دليل شامل لـ CD4511BE: BCD إلى 7-SECLIGE DECORED مع pinout ، ما يعادلها ، التطبيقات ، ورقة البيانات

CD4511BE هو BCD متعدد الاستخدامات (عشري مشفر ثنائي) إلى وحدة فك ترميز 7 قطاع ، شائعة الاستخدام في مجموعة واسعة من تطبيقات العرض.في هذه المقالة ، نتعمق في ميزاتها ، من فهم ورقة البيانات وتكوين الدبوس إلى استكشاف التطبيقات وتصميمات الدوائر.سواء كنت تتطلع إلى تعزيز معرفتك ببرامج تشغيل العرض أو البحث عن نصائح عملية تكامل الدوائر ، فإن هذا الدليل الشامل لـ CD4511BE سيوفر لك الرؤى اللازمة للاستفادة الفعالة من قدراتها في مشاريع الإلكترونيات الحديثة.

كتالوج

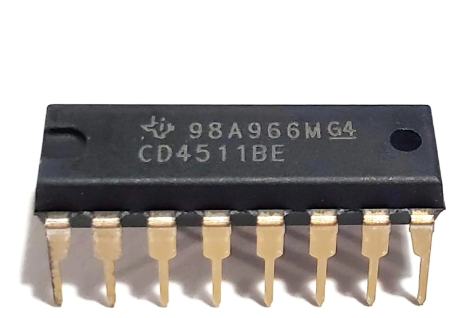

نظرة عامة على CD4511BE

ال CD4511BE، يتم تغليف برنامج تشغيل مزلاج LED BCD قابل للتكيف إلى 7 فئة ، في حزمة CMOS DIP 16 دبوس.يدمج هذا المكون منطق CMOS بشكل فريد مع مخرجات الترانزستور ثنائي القطب NPN ، مما يعزز أدائه في العديد من تطبيقات العرض.

يضمن تكامل منطق CMOS مع مخرجات الترانزستور ثنائي القطب NPN في CD4511BE الحد الأدنى من استهلاك الطاقة مع تضخيم مقاومة الضوضاء.إنه مصادر ببراعة حتى 25MA لقيادة LEDs وشاشات مماثلة.تسهل مدخلات اختبار المصباح الاختبار المباشر لكل مقطع عرض.تضمن هذه الميزة أن تعمل الأجزاء دون الحاجة إلى إعدادات معقدة.إدخال الطمس هو أداة قيمة لمعالجة شدة العرض.يتيح تعديلات السطوع لتناسب مختلف ظروف الإضاءة البيئية.هذه المرونة تثبت أنها مفيدة في كل من الإعدادات الداخلية والخارجية.تم تصميم مدخلات تمكين المزلاج للحفاظ على رموز BCD ، مما يضمن الإخراج المستقر على الرغم من تقلب إشارات الإدخال.

هذه الوظيفة تقلل من الخفقان وتعزز أداء العرض المتسق.تتمثل القوة الملحوظة لـ CD4511BE في إتقانها في تعدد الإرسال عدة إشارات وإدارة شاشات العرض المتعددة بشكل متزامن.تعمل هذه الإمكانية على تبسيط تصميم الدائرة وتقلل من عدد المكونات ، وبالتالي تبسيط تكامله في كل من الإلكترونيات الاستهلاكية والتطبيقات الصناعية.يتم تقديم CD4511BE في العديد من تنسيقات الحزم ، بما في ذلك الانخفاض البلاستيكي ، والبلاستيك ، والخطوط الصغيرة ، وخط صغير للغاية.تضمن خيارات التغليف المتنوعة هذه التوافق مع متطلبات التصميم المختلفة ، من الأجهزة المدمجة المحمولة إلى لوحات التحكم الصناعية الواسعة.

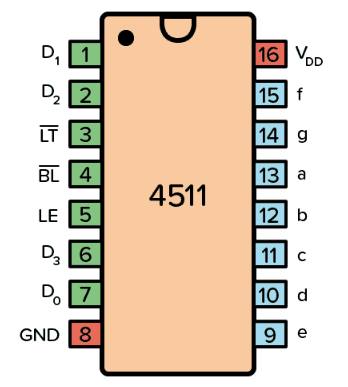

CD4511BE Pinout

دبوس اسم	دبوس #	يكتب	وصف
VDD	16	قوة	الجهد توريد (+3 إلى +15V)
GND	8	قوة	الأرض (0V)
a-f	9-15	الإخراج	مخرجات ل عرض 7 قطاع
D0-D3	7 ، 1 ، 2 ، 6	مدخل	4 بت إدخال بيانات
LT	3	مدخل	اختبار المصباح.المنعطفات في جميع الأجزاء عندما تكون منخفضة.
bl	4	مدخل	اختبار الطمس. يؤدي إيقاف تشغيل جميع الأجزاء عندما تكون منخفضة.
لو	5	مدخل	مزلاج تمكين. يخزن الحالة الحالية عند ارتفاع.

نماذج CAD من CD4511BE

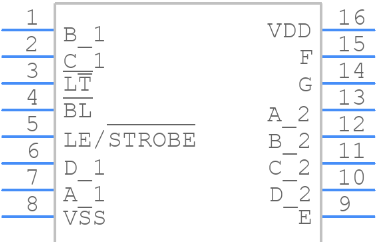

رمز

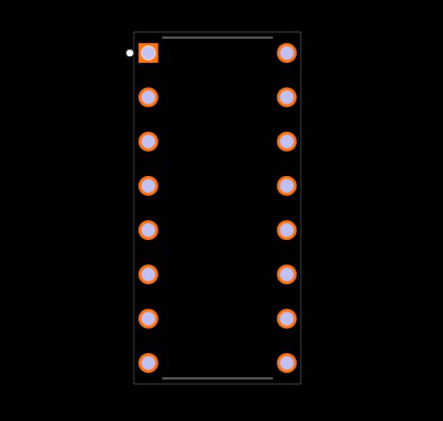

بصمة

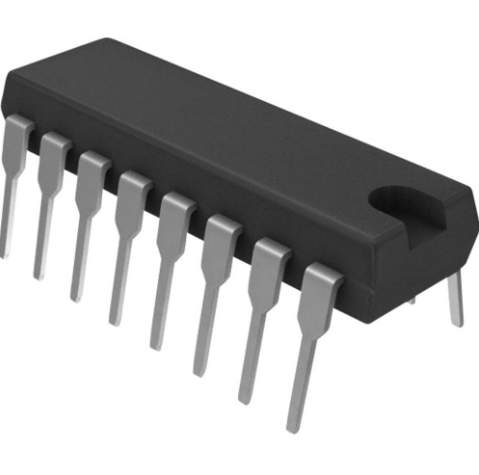

نماذج ثلاثية الأبعاد

مواصفات CD4511BE

يكتب	المعلمة
دورة الحياة حالة	نشيط (آخر تحديث: قبل يومين)
مصنع مهلة	8 أسابيع
اتصال تصفيح	ذهب
جبل	خلال فتحة
تصاعد يكتب	خلال فتحة
رقم من دبابيس	16
وزن	951.693491mg
التشغيل درجة حرارة	-55 درجة مئوية ~ 125 درجة مئوية
التغليف	أنبوب
JESD-609 شفرة	E4
جزء حالة	نشيط
رُطُوبَة مستوى الحساسية (MSL)	1 (غير محدود)
رقم من الإنهاء	16
ECCN شفرة	ear99
الجهد االكهربى - إمداد	3V ~ 18V
صالة موضع	مزدوج
رقم من الوظائف	1
إمداد الجهد االكهربى	5V
قاعدة رقم الجزء	CD4511
دبوس عدد	16
التشغيل الجهد توريد	3.3V
قطبية	عدم الرفض
إمداد جهد الجهد (VSUP)	3V
إعدادات	7 شريحة
رقم من القنوات	4
واجهة	BCD
التشغيل توريد التيار	40na
حمولة السعة	50pf
قوة تبديد	500 ميجاوات
الانتشار تأخير	1.32 μs
هادئ حاضِر	100μA
دور في وقت التأخير	1.32 μs
منطق وظيفة	فك التشفير ، العاكس ، مزلاج
رقم من المدخلات	4
منطق نوع IC	سبعة وحدة فك ترميز الجزء/السائق
رقم من البوابات	1
عرض يكتب	قاد
مدخل السعة	5pf
قليل تيار الإخراج المستوى	4.2ma
قوة العرض الحالي المعاكس (ICC)	0.3MA
رقم من خطوط الإخراج	7
مدخل تكييف	مغلق
ارتفاع	5.08mm
طول	19.3mm
عرض	6.35mm
سماكة	3.9mm
يصل SVHC	لا SVHC
إشعاع تصلب	لا
روهز حالة	ROHS3 متوافق
يقود حر	يقود حر

ميزات CD4511BE

ميزة	وصف
عالي القدرة على الحصول على مصادر الإخراج	أعلى إلى 25mA
إمداد نطاق الجهد	من 3V إلى 18V
مدخل مزلاج لتخزين رمز BCD	يوفر تخزين مدخلات BCD
تم اختباره هادئة التيار	100 ٪ تم اختباره في 20 فولت
الحد الأقصى إدخال تيار	1µA في 18V (نطاق درجة حرارة الحزمة الكامل) ، 100NA في 18V (25 درجة مئوية)
حدودي تقييمات	5V ، 10V ، و 15V
التشغيل نطاق درجة الحرارة	-55 درجة مئوية إلى 125 درجة مئوية

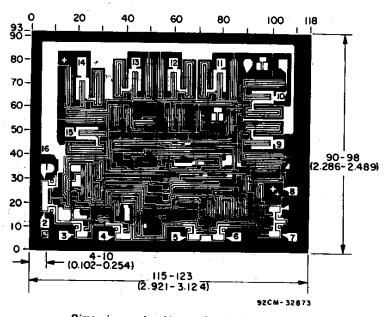

أبعاد رقاقة

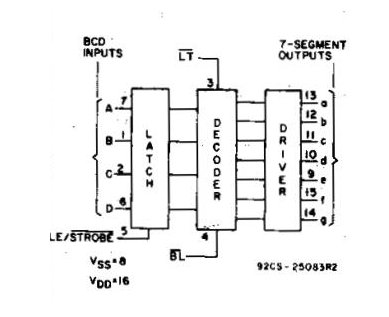

مخطط كتلة CD4511BE

تطبيقات CD4511BE

برامج تشغيل عرض LED

يتم استخدام CD4511BE في الغالب لدفع شاشات LED الشائعة.تجد قدرتها على تفسير إدخال BCD وتحويلها إلى شاشة مقابلة من 7 قطاع مكانها في أجهزة مختلفة مثل الساعات الرقمية ، والآلات الحاسبة ، والمقياس الرقمي.إن دمج CD4511BE في هذه الأجهزة لا يعزز ليس فقط قابلية القراءة ولكن أيضًا الأداء التشغيلي ، ويتميز بوجود إخراج واضح ودقيق.يستفيد هذا التطبيق المحدد من إمكانات فك تشفير الشريحة ، مما يبسط تواصل شاشات العرض المتعددة المكونة من 7 أجزاء.

تعدد الإرسال

داخل عالم الإرسال ، يعمل CD4511BE على تحسين العمليات عن طريق التخسيس عدد المسامير اللازمة لإدارة شاشات العرض المتعددة.هذا مفيد في الغالب في الأنظمة التي تقيد فيها قيود المساحة والواجهة عدد خطوط التوصيل المتاحة.تنبؤ الشريحة بالاتصال لألواح العرض متعددة الأغراض ، مما يضمن أن العديد من وحدات العرض تعمل بسلاسة جنبًا إلى جنب ، وبالتالي إثراء تجربتك مع معلومات بصرية متزامنة وواضحة.

التحكم في العرض المتوهج

عند إدارة شاشات العرض المتوهجة ، يعرض CD4511BE تنوعًا جديراً.تضمن قدرات الإخراج القوية أن تتلقى قطاعات المتوهجة إشارات متسقة وموثوقة ، مما يجعلها مفيدة في الإعدادات التي تكون فيها الأنظمة القديمة قيد الاستخدام أو حيث تكون المرونة في الظروف المحيطة العالية هي المهيمنة.تضمن موثوقية هذه الشريحة عملية طويلة الأجل مستقرة ، حتى عندما تواجه الخصائص الكهربائية المتغيرة للعروض المتوهجة.

شاشات الفلورسنت منخفضة الجهد

يتفوق CD4511BE في التطبيقات التي تتضمن شاشات الفلورسنت منخفضة الجهد.إن كفاءة الشريحة في التعامل مع مستويات الجهد المتنوعة دون المساس بجودة العرض تجعلها مثالية للأجهزة التي تعمل بالبطاريات وأنظمة العرض الموفرة للطاقة.لا تؤكد هذه المرونة فقط على مدى ملاءمة تطبيقات الاستهلاك منخفضة الطاقة فحسب ، بل تؤكد أيضًا على توافقها مع أنواع العرض المختلفة ، مما يوسع تطبيقه في تصميمات إلكترونية مختلفة.

بدائل CD4511BE

CD4511BF3A

CD4511BF

الشركة المصنعة لـ CD4511BE

تقف شركة Texas Instruments Inc. ، التي يقع مقرها الرئيسي في دالاس ، تكساس ، كقوة مؤثرة في مشهد أشباه الموصلات الأمريكي.يتفوق في إنتاج رقائق التناظرية والمعالجات المدمجة.معًا ، تولد هذه المنتجات أكثر من 80 ٪ من إيرادات الشركة.دفعت هذه المساهمة الكبيرة أن تكون أدوات تكساس من بين أفضل عشر شركات أشباه الموصلات في جميع أنحاء العالم.

تعزز Texas Instruments سمعة قوية في صناعة أشباه الموصلات.لقد حصل على هذا من خلال التزام ثابت بالابتكار والجودة.تجد منتجات المعالجة التناظرية والمدمجة تطبيقات في مختلف القطاعات ، من الإلكترونيات الاستهلاكية إلى المعدات الصناعية.عقود من الحلول المتسقة وعالية الأداء قد عززت علاقات دائمة مع العملاء.

يتم توضيح البراعة التكنولوجية لأدوات تكساس من خلال عروض المنتجات المتطورة.يعد CD4511BE مثالًا رئيسيًا على مهارة الشركة في صياغة الدوائر المتكاملة التي تبسيط الوظائف الإلكترونية المعقدة.يحظى هذا المنتج بإعجاب كفاءته ووظائفه في تطبيقات العرض الرقمي ، مما يسلط الضوء على دور Texas Instruments الرائد في تكنولوجيا أشباه الموصلات.

حزمة CD4511BE

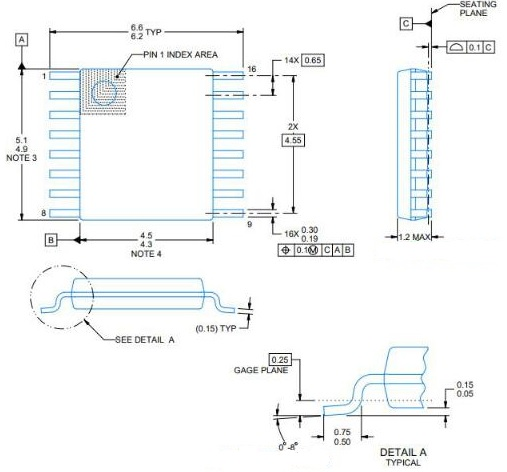

حزمة الخطوط العريضة

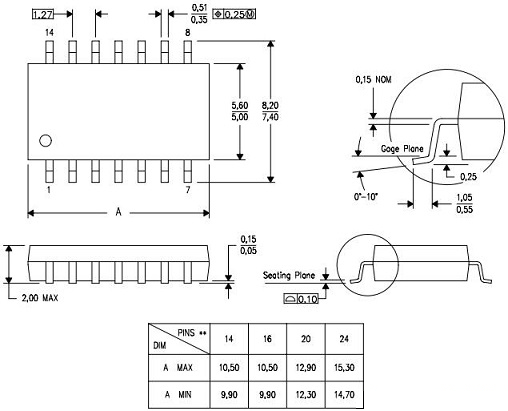

حزمة بلاستيكية مزدوجة في الخط

أبعاد CD4511BE

البعد	قيمة
ارتفاع	5.08 مم
طول	19.3 مم
سماكة	3.9 مم
عرض	6.35 مم

تنفيذ CD4511BE

لإدخال CD4511BE بكفاءة ، قم بالبدء عن طريق توصيل دبوس VDD بالجانب الإيجابي لمصدر الطاقة ودبوس GND بالأرض.يمكن أن تعمل هذه الدائرة المتكاملة (IC) ضمن نطاق الجهد من 3V إلى 15 فولت ، مما يلبي احتياجات التطبيق المتنوعة.

المدخلات العشرية المشفرة الثنائية: تم تصميم CD4511BE لقبول المدخلات العشرية المرمزة الثنائية (BCD) من خلال دبابيس D0 إلى D3.تحدد هذه المدخلات الرقم المعروض على شاشة 7 قطاع ، مما يضمن التصوير الدقيق للبيانات.في إعدادات التصنيع ، تعد مدخلات BCD جزءًا لا يتجزأ من أنظمة الاختبار الآلية.تسهل هذه المدخلات تصور بيانات سريع ودقيق على خطوط الإنتاج ، ومنع التأخير والأخطاء.

مخرجات شاشة 7 قطاع: تتواصل دبابيس إخراج IC (A إلى G) مع الأجزاء المقابلة على شاشة 7 قطاع.هذا ينظم إضاءة شرائح محددة لتمثيل عشري دقيق.يمكنك عادة دمج المقاومات المحددة الحالية لكل دبوس الإخراج.لا تحمي هذه الممارسة مصابيح LEDs العرض فحسب ، بل تعمل أيضًا على إطالة وظائفها ، مما يؤدي إلى تحسين الأداء والمتانة.

اختبار القطاع مع دبوس LT: دبوس LT (اختبار المصباح) هو المفتاح لاختبار الجزء الشامل.عندما يتم ضبط هذا الدبوس على انخفاض ، يتم تنشيط جميع مقاطع العرض ، مما يسمح بفحص شامل للوظائف.خلال مرحلة النموذج الأولي ، مطلوب مقاطع اختبار عبر دبوس LT.تحدد هذه الخطوة أي مصابيح LED التي تعطل ، مما يتيح بدائل في الوقت المناسب قبل الشروع في عمليات تكامل أكثر تعقيدًا.

التحكم في السطوع و PWM مع دبوس BL: استخدام دبوس BL (الطهي) مع تقنيات تعديل عرض النبض (PWM) يمكن أن تدير بشكل فعال سطوع العرض.يؤدي تعيين دبوس BL إلى إطفاء منخفضة جميع الأجزاء ، مما يدل على إمكانات التحكم في/إيقاف التشغيل والتحكم في السطوع.في الإلكترونيات الاستهلاكية ، تعديلات PWM المستندة إلى BL دبوس سائدة.تتيح هذه القدرة على التكيف العروض بالتنسيق مع الضوء المحيط المتغير ، مما يؤدي إلى تحسين رضاك ​​بشكل كبير.

تخزين البيانات مع LE PIN: يتم استخدام دبوس LE (تمكين المزلاج) لتخزين القيمة المعروضة.عندما يكون دبوس LE مرتفعًا ، يتم الاحتفاظ بإخراج الشاشة على الرغم من تغييرات المدخلات.ضبطه على استئناف منخفضة التشغيل العادي حيث تعكس الشاشة ديناميكيًا تباينات الإدخال.الاستفادة من دبوس LE هو ممارسة شائعة في الساعات الرقمية والتطبيقات المماثلة.هذا يضمن إخراج العرض المستقر ، حتى مع وجود إشارات الإدخال المتقلب ، وتعزيز الدقة والموثوقية.

مواصفات مماثلة

رقم الجزء	الشركة المصنعة	حزمة / حالة	عدد المدخلات	عدد المسامير	وظيفة المنطق	عدد خطوط الإخراج	تأخير الانتشار	تيار الإخراج منخفض المستوى	الجهد توريد
CD4511BE	أدوات تكساس	16-DIP (0.300 ، 7.62mm)	4	16	وحدة فك الترميز ، العاكس ، مزلاج	7	1.32 μs	4.2 م	5 v
CD74HC138E	أدوات تكساس	16-DIP (0.300 ، 7.62mm)	3	16	فك التشفير ، demultiplexer ، demux	8	45 ns	-	5 v
SN74HCT138N	أدوات تكساس	16-DIP (0.300 ، 7.62mm)	3	16	فك التشفير ، demultiplexer	-	45 ns	-	5 v
MC74HCT138ANG	على أشباه الموصلات	16-DIP (0.300 ، 7.62mm)	3	16	فك التشفير ، demultiplexer	-	45 ns	-	5 v
SN74HC138N	أدوات تكساس	16-DIP (0.300 ، 7.62mm)	3	16	فك التشفير ، demultiplexer	-	30 ns	-	4.5 v

ورقة البيانات pdf

أوراق البيانات CD4511BE:

حاملي البطارية الأسطوانية

CD74HC138E أوراق البيانات:

حاملي البطارية الأسطوانية

SN74HCT138N أوراق البيانات:

حاملي البطارية الأسطوانية

SN54HCT138 ، SN74HCT138.PDF

MC74HCT138ANG DATASHETS:

حاملي البطارية الأسطوانية

SN74HC138N أوراق البيانات:

SN54HC138 ، SN74HC138.PDF

الأسئلة المتداولة [الأسئلة الشائعة]

1. ما هو برنامج تشغيل BCD إلى 7 قطاع؟

يقوم برنامج تشغيل BCD إلى 7 بترجمة مدخلات عشرية (BCD) المشفرة الثنائية إلى إشارات تنشط الأجزاء المناسبة لشاشة 7 قطاع.تتيح هذه العملية التمثيل المرئي للمعلومات العددية ، مما يجعلها مطلوبة في أجهزة مثل الساعات الرقمية وألواح الأجهزة ، حيث تكون هناك شاشات رقمية دقيقة وفعالة مطلوبة.

2. ما هي الحزمة CD4511BE؟

يقع CD4511BE في حزمة مزدوجة في الخط (DIP-16).يجعل معيار التغليف هذا التثبيت والتكامل في مختلف الدوائر الإلكترونية مباشرة.يوفر تصميمه القوي سهولة التعامل مع الاتصالات والاتصال الآمن ، والسمات التي تضمن الموثوقية في العديد من التطبيقات.

3. ماذا يفعل CD4511BE؟

يعمل CD4511BE كبرنامج تشغيل لأجهزة LED وأجهزة العرض الأخرى عن طريق تحويل إشارات الإدخال الرقمية إلى مخرجات كهربائية ، وبالتالي إلقاء الضوء على قطاعات عرض محددة.هذه الوظيفة نشطة في الأجهزة التي تتطلب تمثيل بيانات عددي دقيق.يلعب دمج مثل هذا السائق دورًا ملحوظًا في تحقيق دقة العرض والموثوقية ، والتي يتم تقديرها بشكل كبير في الإلكترونيات الاستهلاكية والتطبيقات الصناعية.

4. ما هو نطاق درجة الحرارة الموصى به لـ CD4511BE؟

تمتد درجة حرارة التشغيل الموصى بها لـ CD4511BE من -55 درجة مئوية إلى +125 درجة مئوية.يبرز هذا النطاق الواسع القدرة على التكيف وملاءمة المكون للظروف البيئية المتنوعة ، من أبرد الإعدادات إلى الحرارة الشديدة.يمكنك في كثير من الأحيان اختيار مكونات مثل CD4511BE للمشاريع التي تتطلب أداءً ثابتًا عبر درجات حرارة مختلفة.

5. كم عدد خطوط الإخراج التي لدى CD4511BE؟

يتميز CD4511BE بسبعة خطوط إخراج.يدفع كل إخراج شريحة فردية من شاشة 7 قطاع.تعتبر هذه البنية تخصصًا لتصميم الأنظمة التي تتطلب قراءات رقمية واضحة وفعالة ، مما يعزز كل من التفاعل وتفسير البيانات.
