EPF8820AQC208-4 FPGA: الميزات والمواصفات والبرمجة ووراء البيانات

هذا الدليل هو كل شيء عن EPF8820AQC208-4 ، وهي شريحة قوية ومرنة تسمى FPGA (مجموعة بوابة قابلة للبرمجة الميدانية).يتم استخدام هذه الشريحة لإنشاء أنظمة رقمية مخصصة مثل تلك الموجودة في شبكات الذكاء الاصطناعي وشبكات 5G والأجهزة الذكية وآلات المصانع.في هذا الدليل ، ستتعلم ما يمكن أن تفعله الشريحة ، وميزاتها الرئيسية ، وكيفية عملها ، وكيفية برمجتها للمهام المختلفة.

كتالوج

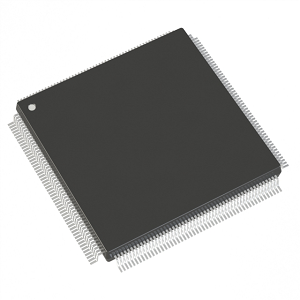

EPF8820AQC208-4 نظرة عامة

ال EPF8820AQC208-4 هو جزء من سلسلة من صفائف البوابة القابلة للبرمجة في Intel Flex 8000 (FPGAs) ، والتي تم تصميمها في الأصل بواسطة Altera.يحتوي هذا النموذج على 84 كتل صفيف منطقية (LABS) ويقدم 152 دبابيس إدخال/إخراج مغطاة في حزمة مسطحة من 208 دبوس (QFP).تشتهر هذه السلسلة بالجمع بين الهندسة المعمارية التفصيلية وقدرة التسجيل الواسعة لـ FPGAs التقليدية والسرعة والتأخيرات المترابطة التي يمكن التنبؤ بها للأجهزة المنطقية القابلة للبرمجة (EPLDs) ، مما يجعلها خيارًا متعدد الاستخدامات للتطبيقات مثل معالجة الإشارات الرقمية ومعالجة مسار البيانات.تتميز أجهزة Flex 8000 ، بما في ذلك EPF8820AQC208-4 ، بواجهة I/O Multivolt ، مما يتيح لهم التكيف مع مختلف الفولتية للنظام ، وزيادة توافق النظام والمرونة.هذه الميزة مفيدة في البيئات الرقمية المعقدة حيث تكون مستويات الجهد المختلفة شائعة.تتضمن العائلة أيضًا نماذج أخرى مثل EPF81500A و EPF81188A و EPF8820A و EPF8636A ، وكلها تشارك ميزات مماثلة ولكنها مصممة لتلبية احتياجات التحجيم المختلفة.

إذا كنت تبحث عن الاستفادة من تقنية FPGA المتقدمة لعملك ، ففكر في تقديم طلب كبير معنا لأن EPF8820AQC208-4 يوفر مزيجًا مثيرًا للإعجاب من الأداء والمرونة.

EPF8820AQC208-4 CAD نماذج

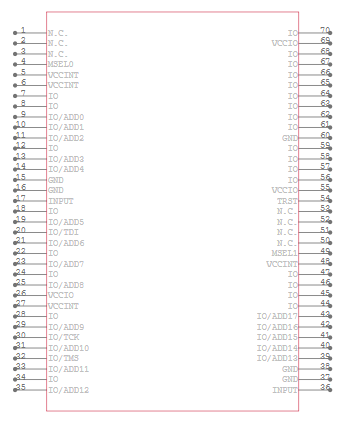

EPF8820AQC208-4 رمز

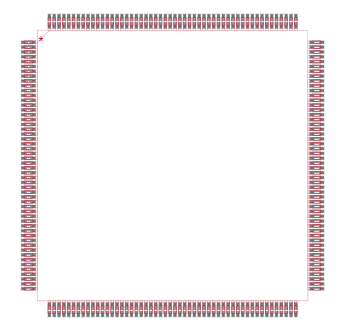

EPF8820AQC208-4 بصمة

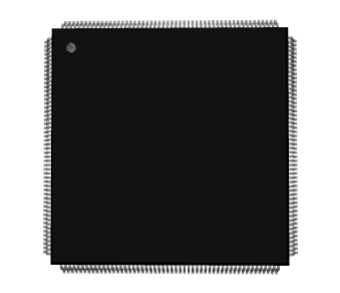

EPF8820AQC208-4 3D نموذج

EPF8820AQC208-4 ميزات

• القدرة المنطقية: تم تجهيز EPF8820AQC208-4 بـ 8000 بوابة منطقية و 672 عنصرًا منطقيًا ، مما يوفر منصة قوية لتنفيذ وظائف رقمية معقدة.تتيح هذه السعة المنطقية العالية تطبيقات التصميم متعددة الاستخدامات ، والتي تلبي مجموعة واسعة من المهام الحسابية وتصميمات المنطق الرقمي.

• دبابيس الإدخال/الإخراج: مع 152 دبابيس الإدخال/الإخراج ، يوفر FPGA خيارات اتصال واسعة النطاق ، مما يجعلها قابلة للتكيف إلى حد كبير لمتطلبات التواصل المتعدد.تضمن هذه الميزة أنها يمكنها إدارة تدفقات البيانات المتعددة في وقت واحد ، وهي مثالية للتطبيقات التي تتطلب اتصالًا عاليًا مثل أنظمة الاتصالات ومعالجة الإشارات الرقمية المعقدة.

• كتل المنطق القابلة للتكوين (CLBS): يتضمن الجهاز 84 كتل منطق قابلة للتكوين ، وهي الميزات المعمارية الأساسية التي توفر المرونة لتنفيذ دوائر منطقية مخصصة.يمكن برمجة كل CLB لأداء مجموعة متنوعة من الوظائف المنطقية ، مما يعزز القدرة على التكيف مع FPGA مع متطلبات المشروع المحددة.

• الجهد التشغيل: يعمل FPGA هذا ضمن نطاق جهد العرض من 4.75 فولت إلى 5.25 فولت ، ويتوافق مع متطلبات الطاقة القياسية للأنظمة الرقمية.يضمن نطاق الجهد هذا التشغيل المستقر والتوافق مع الدوائر الرقمية 5V النموذجية ، مما يقلل من الحاجة إلى مكونات تنظيم الجهد الإضافية.

• نطاق درجة الحرارة: مصمم ليعمل بشكل فعال في نطاق درجة الحرارة من 0 درجة مئوية إلى 70 درجة مئوية ، فإن EPF8820AQC208-4 مناسب للتشغيل في معظم البيئات التي يتم التحكم فيها.تضمن مرونة درجة الحرارة هذه أداءً موثوقاً في مجموعة متنوعة من الإعدادات ، من التطبيقات الصناعية إلى الإلكترونيات الاستهلاكية ، حيث يمكن أن تكون تقلبات درجة الحرارة مصدر قلق.

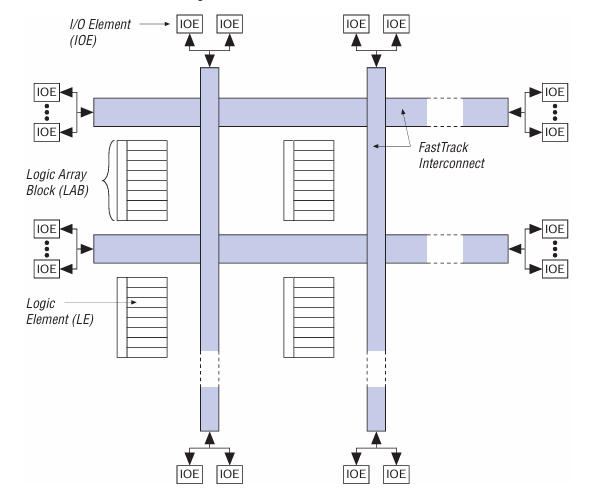

EPF8820AQC208-4 مخطط كتلة

يوضح الرسم التخطيطي للهندسة المعمارية الداخلية لسلسلة Altera Flex 8000 FPGA ، خاصة ل EPF8820AQC208-4 جهاز.في قلب الهيكل توجد كتل صفيف منطقية (LABS) ، وهي مجموعات من العناصر المنطقية (LES).يتم توزيع هذه المختبرات عبر الشريحة وتكون بمثابة اللبنات الأساسية لتنفيذ وظائف المنطق.يمكن لكل LE داخل المختبر إجراء عمليات منطقية أساسية ، وتعمل المختبرات معًا لتنفيذ أنظمة رقمية معقدة.المحيطة بالمختبرات هي عناصر I/O (IOES) ، والتي يتم وضعها على طول محيط الجهاز.تتعامل هذه IOES مع التفاعل بين المنطق الداخلي والإشارات الخارجية ، مما يجعلها مهمة لدمج FPGA مع مكونات أخرى في النظام.تتصل IOES بالمنطق الداخلي من خلال اتصال FastTrack ، وهي شبكة توجيه مخصصة تربط بكفاءة IOES والمختبرات والمكونات الداخلية الأخرى.يتيح هذا التوصيل البيني أن يتحرك بسرعة عبر FPGA ، مما يضمن معالجة البيانات عالية السرعة ومسارات اتصال موثوقة.

EPF8820AQC208-4 مواصفات

يكتب	المعلمة
الشركة المصنعة	Altera/Intel
مسلسل	Flex 8000
التغليف	صينية
حالة الجزء	عفا عليها الزمن
عدد المختبرات/CLBs	84
عدد العناصر/الخلايا المنطقية	672
عدد i/o	152
عدد البوابات	8000
الجهد - العرض	4.75V ~ 5.25V
نوع التثبيت	جبل السطح
درجة حرارة التشغيل	0 درجة مئوية ~ 70 درجة مئوية (TA)
حزمة / حالة	208-BFQFP
حزمة جهاز المورد	208-PQFP (28x28)
رقم المنتج الأساسي	EPF8820

EPF8820AQC208-4 تطبيقات

الذكاء الاصطناعي (AI)

يتم استخدام FPGA في AI لتسريع خوارزميات التعلم الآلي وتمكين تطبيقات الشبكة العصبية الفعالة.تتيح قدرتها على إعادة تكوينها بسرعة التكيف مع نماذج ومهام مختلفة من الذكاء الاصطناعي ، مما يجعلها مكونًا قيماً في تطوير تطبيقات الذكاء الاصطناعي المستجيبة.

تقنية 5G

في اتصالات 5G ، تعد إمكانات المعالجة القوية لـ EPF8820AQC208-4 رائعة لإدارة البروتوكولات المعقدة والتعامل مع كميات كبيرة من البيانات.هذا يجعلها مثالية للمحطات الأساسية والبنية التحتية للشبكة التي تتطلب معالجة البيانات عالية السرعة وأداءها.

الحوسبة السحابية

يتم استخدام FPGA في بيئات الحوسبة السحابية لتعزيز سرعات معالجة البيانات وتحسين كفاءة عبء العمل.إن تنوعها في التعامل مع المهام المتوازية تجعلها خيارًا ممتازًا لتسريع التطبيقات والخدمات المستندة إلى مجموعة النظراء.

التكنولوجيا اللاسلكية

إنه جزء لا يتجزأ من أنظمة الاتصالات اللاسلكية ، ودعم مجموعة من التقنيات من Wi-Fi إلى الشبكات الخلوية المتقدمة.إن قدرة FPGA على معالجة بروتوكولات الاتصال المتعددة تجعلها تحتاج إلى تطوير وتعزيز الأجهزة اللاسلكية.

السيطرة الصناعية

في الإعدادات الصناعية ، يتم استخدام EPF8820AQC208-4 في أنظمة الأتمتة حيث تكون الدقة والموثوقية مهمة.إنه يسهل التحكم في العمليات الصناعية ومراقبة ، والمساهمة في زيادة الكفاءة والسلامة في بيئات التصنيع.

إنترنت الأشياء (IoT)

يلعب FPGA دورًا في البنى التحتية لإنترنت الأشياء من خلال معالجة وتحليل البيانات من العديد من المستشعرات والأجهزة.هذه الإمكانية هي مفتاح تمكين المدن الذكية والمنازل الذكية وتطبيقات إنترنت الأشياء الأخرى حيث يلزم اتخاذ القرارات السريعة بناءً على بيانات المستشعر.

المعدات الطبية

في المجال الطبي ، يعزز EPF8820AQC208-4 قدرات معدات التشخيص والتصوير ، وكذلك أنظمة مراقبة المرضى.تضمن قوتها المعالجة تحليلًا سريعًا ودقيقًا في التشخيص الطبي والعلاج.

EPF8820AQC208-4 أجزاء مماثلة

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 مزايا

قدرات المعالجة الموازية

يتفوق EPF8820AQC208-4 في البيئات التي تتطلب عمليات متعددة متزامنة بسبب بنية المعالجة المتوازية المتأصلة.تتيح هذه الإمكانية أن تتفوق على مؤشرات متحكم التقليدية والمعالجات التي تعالج المهام بالتتابع ، مما يجعلها مثالية للتطبيقات مثل معالجة الفيديو ومعالجة البيانات المعقدة ومراقبة النظام.

إعادة تكوين الأجهزة

أحد أبرز FPGA هو قدرته على إعادة تشكيله بعد النشر.تعني إعادة التكوين هذه أنه يمكنك تحديث وظائف الجهاز والتكيف مع معايير أو بروتوكولات جديدة دون الحاجة إلى استبدال الأجهزة.هذه المرونة ذات قيمة في الصناعات حيث تكون التطورات التكنولوجية سريعة ومتكررة ، مما يتيح فائدة الأجهزة المطولة وحماية الاستثمار.

التخصيص لتطبيقات محددة

يسمح الجهاز بالتخصيص العميق لتلبية متطلبات مستخدم أو تطبيق محددة للتطبيق.يمكنك برمجة FPGA لإجراء وظائف منطقية متخصصة ، وتحسين الجهاز لمهام محددة ، مما يعزز بدوره الأداء والكفاءة.هذا المستوى من التخصيص هو ميزة في التطبيقات المخصصة والمتخصصة حيث تكون الحلول الجاهزة غير كافية.

النماذج الأولية والتنمية السريعة

يدعم EPF8820AQC208-4 النماذج الأولية السريعة ، مما يتيح التكرار وصقل تصميماتها بسرعة.هذه القدرة على التطوير السريع تقلل من وقت السوق للمنتجات الجديدة وتسمح للشركات بالاستجابة بسرعة أكبر لاحتياجات السوق أو التحولات التكنولوجية.إنها ميزة في القطاعات التنافسية حيث يمكن أن تحدد قيادة السوق الأولى.

تكامل وظائف متعددة

بفضل قدرتها المنطقية الكبيرة وخيارات I/O العديدة ، يمكن لـ FPGA دمج وظائف متعددة على شريحة واحدة.يقلل هذا التكامل من الحاجة إلى مكونات متعددة مميزة ، وتبسيط التصميم ، وتقليل انبعاثات الأجهزة ، وإنشاء التكاليف المحتملة.هذا التكامل مفيد في إنشاء أجهزة إلكترونية أكثر إحكاما وفعالية ، وخاصة في الإلكترونيات والأنظمة المضمنة.

EPF8820AQC208-4 خطوات البرمجة

1. دخول التصميم: تتضمن هذه الخطوة تحديد الدوائر المنطقية ووظائف النظام التي ستنفذها FPGA.يمكنك استخدام طرق مختلفة مثل التقاط التخطيطي ، ولغات الوصف للأجهزة مثل AHDL ، و VHDL ، أو Verilog ، وتحرير الموجة.يوفر برنامج تطوير Max+Plus II من Altera أدوات لجميع هذه الأساليب ، مما يسهل إدخال وتنظيم التصميم الخاص بك.

2. التجميع والتوليف: بعد إدخال التصميم ، يجب تجميعه وتوليفه.تتضمن هذه العملية ترجمة التصميم عالي المستوى إلى تنسيق يتخبط على المجموعة المادية لـ FPGA من الكتل المنطقية والهندسة المعمارية للتوجيه.تتحقق أداة التوليف ضمن Max+Plus II للأخطاء المنطقية ، وتحسن التصميم للسرعة والمساحة ، وإعدادها للتنفيذ الفعلي على FPGA.

3. تحليل المحاكاة والتوقيت: قبل برمجة FPGA جسديًا ، من المهم محاكاة التصميم لضمان سلوكه كما هو متوقع.تساعد المحاكاة في التحقق من تحليل الصواب والتوقيت الوظيفي ، مما يضمن أن جميع العمليات داخل FPGA تلبي قيود التوقيت المحددة.تساعد هذه الخطوة في تحديد الأخطاء وتحديدها قبل التكوين وتوفير الوقت والموارد المشاركة في تصحيح الأخطاء بعد التكوين.

4. توليد بيانات التكوين: بمجرد التحقق من التصميم وجاهز ، فإن الخطوة التالية هي إنشاء بيانات التكوين.هذه البيانات عبارة عن ملف ثنائي يحتوي على جميع المعلومات اللازمة لتكوين كتل منطق FPGA والاتصالات وفقًا للتصميم.يتم إنشاء هذا الملف بواسطة برنامج التطوير ويستخدم لبرمجة FPGA.

5. تكوين الجهاز : بمجرد إعداد بيانات التكوين ، يمكن برمجة EPF8820AQC208-4 FPGA باستخدام طرق مختلفة مناسبة لمتطلبات النظام المختلفة.يسمح التكوين المسلسل النشط (AS) لـ FPGA بالتحكم في العملية ، والاتصال مباشرة بجهاز التكوين التسلسلي.بدلاً من ذلك ، في طريقة Active Parallel Up/Down (APU/APD) ، تقوم FPGA بتحميل البيانات من جهاز تكوين متوازي ، وإدارة تدفق البيانات بنشاط.بالنسبة للإعدادات الأكثر بساطة ، يتيح خيار تسلسلي السلبي (PS) لوحدة تحكم خارجي إرسال البيانات التسلسلية مباشرة إلى FPGA دون تدخلها في عملية التحكم.أخيرًا ، يستخدم نهج متزامن متزامن/غير متزامن (PPS/PPA) السلبي ناقل بيانات متوازي يتحكم فيه وحدة تحكم خارجي لبرمجة FPGA.يتم إملاء مخطط التكوين بشكل أساسي من خلال احتياجات التطبيق المحددة والموارد المتاحة في بنية النظام ، مما يضمن المرونة والقدرة على التكيف في نشر FPGA.

7. إعادة تكوين النظام: تتيح هذه الميزة إعادة برمجة FPGA بينما لا تزال تعمل داخل النظام.هذا مفيد للتطبيقات التي تتطلب تحديثات دون توقف أو للأنظمة التي يجب أن تتكيف مع وظائف جديدة دون تغييرات في الأجهزة.يتضمن إما إعادة تكوين FPGA جزئيًا أو كاملًا عن طريق تحميل بيانات التكوين الجديدة مع الحفاظ على نشط النظام.

EPF8820AQC208-4 أبعاد التغليف

• نوع الحزمة: 208 دبوس PQFP (حزمة مسطحة رباعية بلاستيكية)

• حجم الحزمة: 28 مم × 28 مم

• نوع التثبيت: جبل السطح

EPF8820AQC208-4 الشركة المصنعة

يتم تصنيع EPF8820AQC208-4 إنتلبعد استحواذها على شركة Altera Corporation في عام 2015. تم تطويره في الأصل بواسطة Altera كجزء من سلسلة Flex 8000 من FPGAs ، ويعكس هذا الجهاز إرث Altera في إنتاج أجهزة منطقية مرنة وعالية الكثافة قابلة للبرمجة مصممة للتصميمات الرقمية المخصصة.بعد عملية الاستحواذ ، قامت شركة Intel InteL بدمج خطوط منتجات Altera في مجموعة الحلول القابلة للبرمجة ، مما يضمن استمرار الدعم والتقدم لتقنيات FPGA تحت علامة Intel.نتيجة لذلك ، يتم الآن التعرف على EPF8820AQC208-4 رسميًا كمنتج Intel FPGA ، على الرغم من أنه يحتفظ برقم جزء Altera الأصلي.

خاتمة

يبرز EPF8820AQC208-4 كحل مرن وقوي للأنظمة الرقمية الحديثة التي تتطلب معالجة عالية السرعة ، والتكامل على مستوى النظام ، وإعادة تكوين المجال.بدعم من شركة Intel's Legacy and Altera التميز في التصميم ، وهي تدعم تطبيقات متنوعة من التعلم الآلي إلى الاتصالات اللاسلكية والأتمتة الصناعية.يزود هذا الدليل بالاستفادة من إمكانيات FPGA الكاملة ، سواء كنت تنظم النماذج الأولية أو تحجيم الإنتاج أو تحسين مهام العمل الرقمية المتقدمة.

ورقة البيانات pdf

EPF8820AQC208-4 أوراق البيانات:

Flex 8000.pdf
