GC5330izev معالج الإشارات الرقمية: الميزات والتطبيقات والبدائل والمواصفات

هذا الدليل يدور حول GC5330izeV ، وهي شريحة رقمية ذكية تساعد الأنظمة اللاسلكية على العمل بشكل أفضل.يتم استخدامه في أشياء مثل أبراج الخلايا ، والكرات اللاسلكية ، ومعدات الاختبار.يمكن لـ GC5330izeV التعامل مع العديد من الإشارات اللاسلكية ويساعد على تحسين السرعة ، وتقليل الضوضاء ، وجعل الإشارات أكثر وضوحًا.في هذا الدليل ، ستتعلم ما تفعله هذه الشريحة ، وكيف تعمل ، وأين يتم استخدامها.

كتالوج

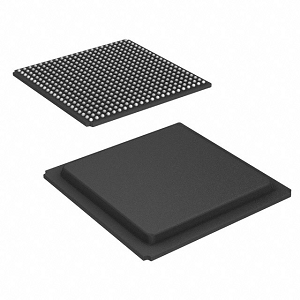

نظرة عامة على GC5330izev

ال GC5330izev هو معالج إشارة رقمية عريض النطاق متطور (DSP) ، مصمم خصيصًا لأنظمة الاتصالات اللاسلكية المتقدمة.يدعم DSP مجموعة متنوعة من المعايير مثل CDMA و GSM و TD-SCDMA و W-CDMA و WIMAX ، مما يجعلها متعددة الاستخدامات للغاية بالنسبة للبنية التحتية للاتصالات المختلفة.إنه يتميز بتعبئة صفيف 484 كرة (BGA) مناسبة لتطبيقات تقنية السطح ، مما يضمن تكاملًا سلسًا في التجميعات الإلكترونية الحديثة.جزء من عائلة GC5330 الأوسع ، تشترك GC5330izeV في بنية أساسية مشتركة مع أشقائها ، تهدف إلى تحسين أداء وكفاءة عمليات الإرسال الواسعة النطاق.

إذا كنت تتطلع إلى قفل DSP يمكن الاعتماد عليها لأنظمتك ، فقد حان الوقت الآن للتفكير في وضع ترتيب كبير معنا لـ GC5330izeV.

نماذج GC5330izev CAD

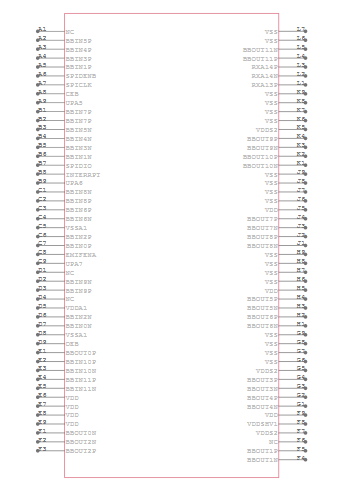

GC5330izev رمز

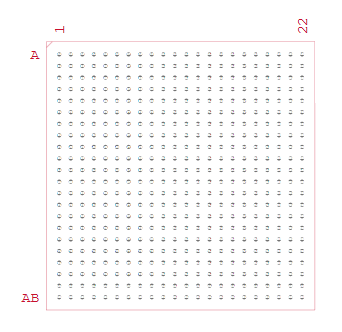

GC5330izev بصمة

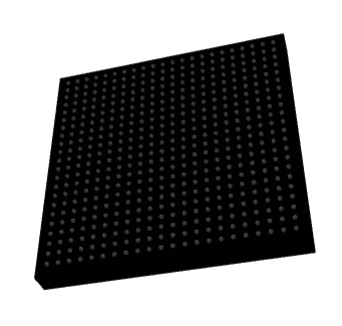

نموذج GC5330izev 3D

ميزات GC5330izeV

• الإرسال المتكامل واستلام الرقمية إذا كان الحل: يتضمن DSP وظائف Digital UpConverter (DUC) و Digital DownConverter (DDC).يبسط هذا التكامل سلسلة معالجة الإشارات عن طريق الجمع بين وظائف متعددة في حل واحد مضغوط ، مما يقلل من تعقيد وحجم النظام.

• دعم القناة المتعددة: يدعم GC5330izeV ما يصل إلى 4 قنوات الإرسال (TX) و 8 استلام (RX).تتيح هذه الميزة التعامل مع أنظمة متعددة أنظمة متعددة المعقدة ، والتي تعد رائعة لتقنيات الاتصال اللاسلكية الحديثة التي تتطلب إنتاجية عالية للبيانات وسلامة الإشارة المحسنة.

• نقل وظائف المسار: تشمل الوظائف الرئيسية في مسار الإرسال من GC5330izeV تقليل عامل CREST (CFR) ، والمندوب الرقمي (DPD) ، والمعادلة الإرسال.هذه الميزات تحتاج إلى تحسين جودة الإشارة والخطية ، والتي بدورها تعزز الكفاءة الكلية وأداء أنظمة الاتصالات.

• قدرات التزامن: تم تجهيز الجهاز بمزامنة إدخال LVDS (Synca و SyncB) ومزامنة إخراج LVDS واحدة.تضمن إمكانات التزامن هذه محاذاة توقيت دقيقة عبر أجهزة متعددة داخل النظام ، للحفاظ على النزاهة والتماسك في نقل البيانات.

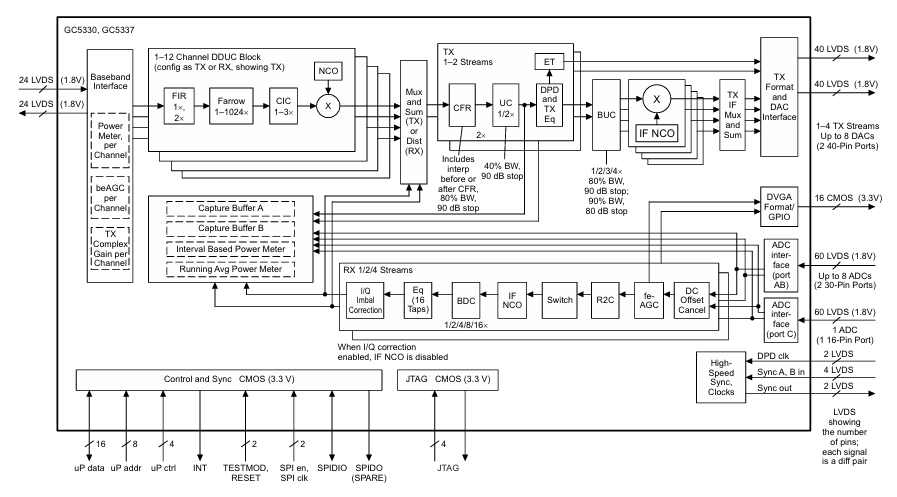

GC5330izev مخطط كتلة

يوضح مخطط كتلة GC5330/GC5337 حل إرسال رقمي عالي الأداء مصمم لأنظمة المحطة الأساسية.يبدأ بـ واجهة النطاق الأساسي، استلام ما يصل إلى 24 زوجًا تفاضليًا في 1.8 فولت ، والذي يحمل بيانات النطاق الأساسي الرقمي في الشريحة.تتضمن هذه الواجهة أمراض الطاقة لكل قناة و AGC ((التحكم التلقائي في الكسب) لضمان مستويات الإشارة المثلى.ال كتلة Digital Down/Up Converter (DDUC) يمكن تكوينه إما لإرسال (TX) أو استلام (RX) ويدعم ما يصل إلى 12 قناة.يقوم بمعالجة إشارة النطاق الأساسي من خلال مراحل تصفية متعددة مثل FIR و Farrow و CIC لضبط معدلات العينة وتطبيق الاستيفاء أو القدر.اختياري مذبذب محكم التحكم عدديًا (NCO) يتم تضمين أيضا لترجمة التردد.بمجرد ترشيحها وتكييفها ، تدخل الإشارة إلى مسار TX ، حيث يتم استيعابها بشكل أكبر بواسطة كتل CFR (CREST Factor) و DPD (DIGITION DISTINGE).تعمل هذه المكونات على تحسين النطاق الديناميكي للإشارة وتخطيها لإرسالها الفعال.يعد عناصر ET (تتبع الظرف) وعناصر BUC (محول الحظر) الإشارة لتعديل التردد العالي.تقوم مرحلة NCO بتحويل الإشارة إلى التردد الوسيط قبل إرسالها إلى تنسيق TX وواجهة DAC ، والتي تخرج حتى 4 تيارات TX إلى 8 DACs من خلال 40 خطوط LVD.

على جانب الاستقبال ، يلتقط النظام بيانات ADC عالية السرعة من خلال 60 LVDs.تتم معالجة البيانات من خلال إلغاء إزاحة العاصمة ، و Fe-AGC ، و Switch ، وإذا كتل NCO.ثم ينتقل إلى R2C و BDC ، مروراً بالمعادلة ، وتصحيح عدم التوازن I/Q اختياريًا ، قبل التقاط النهائي وقياس الطاقة.تدعم هذه العملية النطاق الترددي المرن ومعدلات التحلل.في الجزء السفلي من المخطط ، تظهر عدة واجهات تحكم ومزامنة.وتشمل هذه واجهات المعالجات الدقيقة لإدخال الأوامر وإدخال البيانات ، JTAG لاختبار وتصحيح الأخطاء ، و SPI للتكوين.تضمن الساعات عالية السرعة وإشارات التزامن توقيتًا دقيقًا بين المدخلات والمعالجة والمخرجات.بشكل عام ، تم تحسين بنية GC5330/GC5337 للانتقال الرقمي عالي الكفاءة مع التكوين المرن لمعايير اللاسلكية المختلفة.

مواصفات GC5330izeV

يكتب	المعلمة
الشركة المصنعة	أدوات تكساس
التغليف	حجم كبير
حالة الجزء	عفا عليها الزمن
وظيفة	معالج الإشارة الرقمية
نوع RF	CDMA ، GSM ، TD-SCDMA ، W-CDMA ، WIMAX
نوع التثبيت	جبل السطح
حزمة / حالة	484-BGA
حزمة جهاز المورد	484-BGA
رقم المنتج الأساسي	GC5330

تطبيقات GC5330izeV

أنظمة الاتصالات اللاسلكية

تم تصميم GC5330izeV للتعامل مع البروتوكولات اللاسلكية المتقدمة مثل CDMA و GSM و TD-SCDMA و W-CDMA و WIMAX.هذا يجعلها مثالية DSP للاستخدام في المحطات الأساسية الحديثة والبنية التحتية اللاسلكية.سمح لها معالجة إشارة RF على نطاق واسع النطاق العريض بإدارة معالجة إشارة RF عريض النطاق بكفاءة ، إلى جانب دعم القنوات المتعددة ، تسمح لها بإدارة معالجة إشارة RF واسعة النطاق RF بكفاءة ، إلى جانب دعم القنوات المتعددة ، السماح لها بإدارة معالجة إشارة RF عريض النطاق RF عريض النطاق بفعاليات التحول الرقمي المتكامل لميزات التحول الرقمي والتحول ، إلى جانب دعم القنوات المتعددة ، بإدارة معالجة إشارة RF العريض بكفاءة.يعزز الجهاز أداء أنظمة الاتصالات اللاسلكية عن طريق تقليل عدد المكونات الخارجية المطلوبة وتوفير سلامة إشارة فائقة.

لاسلكية رابح

في تطبيقات المكرر اللاسلكي ، يعمل GC5330izeV كجسر بين سلاسل الاستقبال ونقله.ويوفر التصفية الرقمية ، والتحول إلى الإشارات الواردة ، والتحول للإشارات الصادرة.هذا يتيح لـ REPLEST أن يرقل إشارات الاتصال على مسافات أطول دون تشويه.إن إدراج الميزات مثل تقليل عامل القمة والبرهاء الرقمي يجعله مناسبًا للغاية للحفاظ على جودة الإرسال في مسارات مضخمة.

معدات الاختبار والقياس

يعد GC5330izeV قيمة في معدات الاختبار والقياس.تتيح قدرتها على معالجة النطاق العريض ومعالجة القنوات المرنة محاكاة الإشارات ومعالجتها وتحليلها عبر بروتوكولات لاسلكية مختلفة.تساعد دقة التزامن العالية وميزات تكييف الإشارة المتقدمة في ضمان قياسات موثوقة وقابلة للتكرار في بيئات الاختبار المعملي والميداني.

أجهزة الراديو من نقطة إلى نقطة

إن GC5330izeV مناسب تمامًا للاستخدام في روابط ميكروويف من نقطة إلى نقطة وملليمتر الموجة.في مثل هذه الأنظمة ، يتطلب نقل معدل البيانات المرتفع واستقبال DSPs قادرين على التعامل مع النطاق الترددي الواسع والمزامنة الضيقة.يدعم هذا الجهاز تلك الاحتياجات من خلال معالجته الرقمية الفعالة ، مما يتيح التواصل الموثوق به في الوصول اللاسلكي الثابت أو شبكات الخلف أو الروابط الصناعية المتخصصة.

GC5330izev أجزاء مماثلة

• GC5318ized

• MAX2090ETP+T.

• GC5328Izer

مزايا GC5330IZEV

كفاءة مضخم الطاقة المحسنة

يوفر GC5330izeV تحسينات في كفاءة النظام الإجمالية من خلال دمج الحد من عامل CREST (CFR) والبرهان الرقمي (DPD).تعمل هذه التقنيات معًا لتقليل نسبة الذروة إلى المتوسطة (PAR) لإشارات الترددات اللاسلكية واللاخطوطية الصحيحة في مضخمات الطاقة.نتيجة لذلك ، تعمل مكبرات الصوت بشكل أكثر كفاءة ، مما يقلل من استهلاك الطاقة وتوليد الحرارة.هذا يؤدي إلى وفورات في التكاليف لمشغلي النظام ويمتد عمر التشغيل لمكونات RF.

تكامل النظام المرن

بفضل دعمها لمختلف تكوينات MIMO مثل 2 × 2 ، 4 × 4 ، أو حتى 4 × 8 ، والتوافق مع معايير لاسلكية متعددة مثل GSM و CDMA و TD-SCDMA و W-CDMA و WIMAX ، فإن GC5330izev تعادل بشكل لا يصدق.يمكنك استخدام منصة واحدة عبر أنواع البنية التحتية المختلفة للاتصالات ، وتقليل تعقيد التطوير ، والوقت إلى السوق ، والحاجة إلى إدارة حلول DSP متعددة للشبكات المختلفة.

انخفاض عدد المكونات والتكلفة

من خلال دمج وظائف المعالجة المتعددة مثل التحول الرقمي والتحول الأسفل ونقل المعادلة إلى جهاز واحد ، يقلل GC5330izeV الحاجة إلى مكونات الدعم الخارجي.هذا لا يبسط فقط تخطيط ثنائي الفينيل متعدد الكلور ولكنه يقلل أيضًا من تكاليف فاتورة المادية (BOM) وتصميم النظام.والنتيجة النهائية هي تصميم أكثر إحكاما وفعالية من حيث التكلفة يسهل تصنيعه وصيانته.

تحسين جودة الإشارة وموثوقيتها

مع معالجة الإشارات المتقدمة المدمجة مثل CFR ، DPD ، وإرسال معادلة ، فإن GC5330izeV يعزز وضوح الإشارة ويقلل من تسرب القناة المجاورة.ينتج عن هذا قناة اتصال أكثر قوة ومقاومة للتداخل ، مما يضمن تلقي المستخدمين انتقالًا متسقًا وعالي الجودة حتى في بيئات RF الكثيفة أو سيناريوهات معدل البيانات العالية.

خطوات برمجة GC5330IZEV

1. اختيار الواجهة: الخطوة الأولية في برمجة GC5330izeV تتضمن تحديد واجهة الاتصال المناسبة.يدعم هذا الجهاز واجهة وحدة المعالجات الدقيقة (MPU) والواجهة المحيطية التسلسلية (SPI).يعتمد الاختيار على متطلبات بنية النظام والتحكم في البيانات. تصبح واجهة SPI نشطة فقط عندما يتم تعيين دبوس EMIFENA (تمكين واجهة الذاكرة الخارجية) على المنطق المنطقي.يجب عليك التأكد من وجود تكوين الأجهزة الصحيح قبل بدء الاتصال.يحدد هذا القرار كيفية تبادل أوامر التحكم وبيانات التكوين ومعلومات الحالة بين وحدة التحكم في المضيف و GC5330.

2. تكوين الساعة: بمجرد إنشاء الواجهة ، فإن الخطوة التالية هي تكوين إشارات الساعة.تعمل GC5330izeV باستخدام ساعتين رئيسيتين: الساعة الرقمية قبل الإجهاض (DPDCLK) وساعة النطاق الأساسي (BBCLK).هذه الساعات تدفع خط أنابيب معالجة البيانات الداخلية.يدعم DPDCLK الترددات التي تصل إلى 310 MHz ، بينما يدعم BBCLK ما يصل إلى 290 MHz.يجب تكوين كلاهما بدقة لتلبية متطلبات النطاق الترددي والتوقيت لمعيار الاتصال اللاسلكي المقصود.يضمن التزامن السليم بين مجالات الساعة هذه أن مراحل معالجة الإشارات مثل التصفية والاستيفاء ووظيفة الخلط بشكل موثوق وداخل المواصفات.

3. التزامن: التزامن مهم للتشغيل المحاذاة للوقت عبر وحدات مختلفة داخل GC5330izeV.توفر الرقاقة إشارات مزامنة الإدخال Synca و Syncb ، بالإضافة إلى مزامنة إشارة التزامن الإخراج.تُستخدم هذه الإشارات لمحاذاة الأحداث الداخلية مثل قياس الطاقة أو التقاط الإشارات أو تحديث DPD.في الأنظمة متعددة القنوات أو متعددة القنوات ، يجب على معالجات الأجهزة الخارجية أو المعالجات الأساسية تنسيق نبضات مزامنة لضمان نوافذ معالجة متسقة.من خلال برمجة سجلات التحكم في المزامنة ، يمكنك تخصيص كيفية حدوث مشغلات المزامنة ، مما يضمن تشغيل مستقر حتى في ظل ظروف النظام الديناميكي.

4. تنسيق البيانات : يوفر GC5330izeV خيارات تنسيق بيانات مرنة لكل من مسارات الإرسال والاستقبال.يجب عليك تكوين تنسيق إدخال النطاق الأساسي للإرسال وتنسيق إخراج النطاق الأساسي للاستقبال.يتضمن ذلك اختيار عرض وتنسيقات البيانات المناسبة ، مثل أوضاع التسلسلية ، أو الموازنة ، أو الولادة.يضمن تنسيق البيانات الصحيح التوافق مع معالج النطاق الأساسي أو تدفقات I/Q الرقمية FPGA.تتيح خيارات الإطار القابلة للبرمجة لعلامات محاذاة مخصصة وتغليف البيانات للأنظمة التي تستخدم هياكل الإطار المعقدة أو تستخدم عمليات نقل انفجار ديناميكي.

5. تكوين DUC و DDC: وظيفة رئيسية في GC5330izeV هي قدرتها على التحول الرقمي (DUC) و DownConversion (DDC).يتم تكوين هذه الكتل لإدارة الاستيفاء من الإشارة ، والاندماج ، والتصفية ، وترجمة التردد.على جانب الإرسال ، تزيد DUC من معدل العينة وينقل الإشارة إلى نطاق التردد المطلوب ، جاهزًا لتحويل RF.على جانب الاستقبال ، يقلل DDC من معدل العينة ويرشح مكونات التردد غير المرغوب فيها.تعد إعدادات DUC و DDC المناسبة مفيدة لتحسين الإخلاص للإشارة ، وتقليل الاسم المستعار ، وضمان استخدام عرض النطاق الترددي الفعال.تتضمن معلمات التكوين معدلات الاستيفاء/الاندماج ، ومعاملات التصفية ، وإعدادات الخلاط.

6. السيطرة: يتم تقسيم التحكم التلقائي في الكسب (AGC) في GC5330ISEV إلى مجالين رئيسيين: AGC الواجهة الأمامية (FEAGC) و AGC الخلفية (BEAGC).تساعد هذه الكتل في الحفاظ على مستويات الإشارة المثلى مع انتقال الإشارات عبر سلسلة المعالجة.يتناول FEAGC في المقام الأول مستوى الإشارة الواردة ، مما يعدل الربح لمنع التشبع أو القطع.يركز BEAGC على الإشارة المعالجة ، مما يضمن أن يبقى ضمن النطاقات الديناميكية المتوقعة للعمليات الرقمية اللاحقة.يجب عليك برمجة عتبات AGC ، ومعدلات الهجوم/التحلل ، واكتساب خطوات للتعامل مع ظروف إشارة مختلفة مثل التلاشي أو التداخل أو التغييرات في طاقة الإشارة.

7. قياس الطاقة وإعداد الإنذار: يتضمن GC5330izeV وحدات قياس الطاقة القابلة للبرمجة القادرة على مراقبة مستويات الإشارة.تساعد هذه العدادات في اكتشاف تشوهات مثل عصر الطاقة أو القطرات أو الانبعاثات خارج النطاق.يمكن تكوين أجهزة الإنذار القابلة للبرمجة للتشغيل بناءً على عتبات محددة مسبقًا ، مما يتيح الإجراء الوقائي أو التصحيحية مثل تعديلات الكسب أو إشارات الخطأ.يجب عليك تكوين كتل القياس عن طريق ضبط أحجام نافذة الطاقة ، ومستويات العتبة ، وإعدادات التصفية.هذه الوظيفة مهمة في الأنظمة التي تتطلب موثوقية عالية ، مثل المحطات الأساسية ، التي تتطلب الامتثال التنظيمي والسلامة التشغيلية.

GC5330izeV أبعاد التغليف

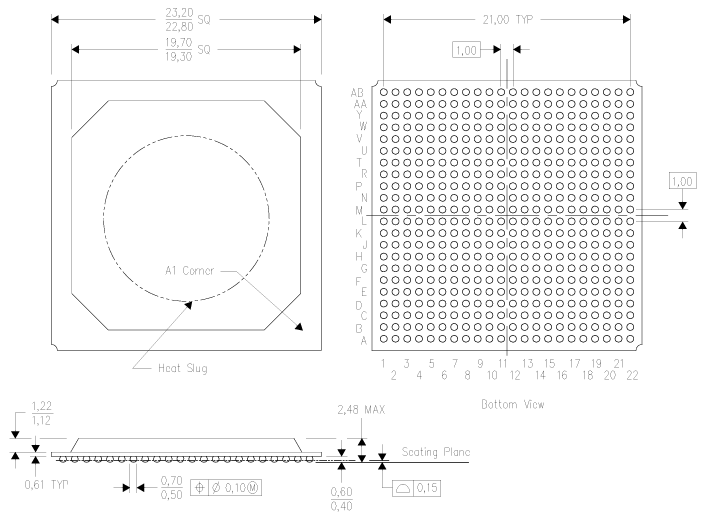

أبعاد الحزمة

المعلمة	البعد (مم)
حجم الجسم (بشكل عام)	22.80 - 23.20
حجم الركيزة (المربع الداخلي)	19.30 - 19.70
كرة الكرة (نموذجية)	1
عدد الكرات	22 × AB (صفيف الشبكة)
ارتفاع الحزمة (الجسم)	1.12 - 1.22
الحد الأقصى لارتفاع الحزمة (بشكل عام)	2.48
قطر الكرة	0.50 - 0.70
ارتفاع الكرة فوق طائرة الجلوس	0.40 - 0.60
تسامح قطر الكرة	± 0.10
كرة قدم (طائرة جلوس)	0.15

حزمة الخطوط العريضة

GC5330izev الشركة المصنعة

يتم تصنيع GC5330izeV بواسطة أدوات تكساس، قائد مشهور عالميًا في تصميم وإنتاج أشباه الموصلات التناظرية والمدمجة.يقع مقرها الرئيسي في دالاس ، تكساس ، تكساس ، تتمتع شركة Texas Instruments (TI) بسمعة طيبة في الابتكار والموثوقية في صناعة الإلكترونيات ، حيث تخدم قطاعات متنوعة بما في ذلك السيارات والصناعية والاتصالات والإلكترونيات الاستهلاكية.تشتهر Ti بمحفظة قوية من الدوائر المتكاملة عالية الأداء ، ويمثل GC5330izeV خبرة الشركة في تقديم حلول إذاعية رقمية معقدة.مع التركيز على الجودة ، قابلية التوسع ، ودعم معايير الاتصال الناشئة ، يضمن Texas Instruments أن المكونات مثل GC5330izev تلبي المتطلبات الصعبة لتطبيقات معالجة RF الحديثة.

خاتمة

يبرز GC5330izeV كحل DSP عالي الأداء مصمم لتلبية المطالب الصارمة للبنية التحتية اللاسلكية من الجيل التالي.إن دعم القنوات المرن ، وكتل المعالجة المتكاملة ، والمزامنة القوية يجعلها مثالية لتقليل تعقيد النظام ، وتحسين كفاءة مضخم الطاقة ، وتعزيز دقة الإشارة.بدعم من سمعة Texas Instruments للموثوقية والابتكار ، يعد GC5330izeV خيارًا متوقعًا ، يهدف إلى إنشاء أنظمة RF قابلة للتطوير وفعالة مع الحد الأدنى من المكونات.
