EPM3064ATC44-10 CPLD: الميزات والمواصفات والتطبيقات وبرمجة ISP

تعد EPM3064ATC44-10 من سلسلة Intel's Max® 3000A أداة قوية للمشاريع الرقمية.هذا الجهاز سريع ومرن ويستخدم القليل من القوة ، مما يجعله مثاليًا لمجموعة واسعة من الاستخدامات.يمر هذا الدليل بكل ما تحتاج إلى معرفته حول EPM3064ATC44-10 ، من ما يمكن أن يفعله لكيفية إعداده ، مما يساعدك على تحسين أنظمتها الإلكترونية.

كتالوج

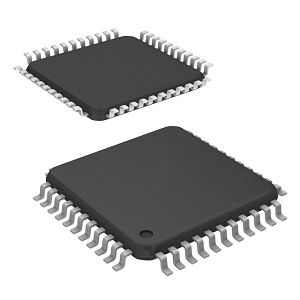

EPM3064ATC44-10 الوصف

ال EPM3064ATC44-10 من سلسلة Intel's Max® 3000A تمثل جهاز منطق معقد قوي قابل للبرمجة (CPLD) مصمم لمجموعة واسعة من التطبيقات الرقمية.مع 64 macrocells ، تم تحسين هذا الجهاز للاستجابة السريعة مع أقصى تأخير للانتشار البالغ 10 نانو ثانية ، مما يضمن أداءً فعالاً.تعمل على جهد إمداد 3.3 فولت ، الموجود في حزمة ربحية مسطحة (TQFP) ذات 44 دبوسًا ، ومناسبة للتطبيقات التجارية في نطاق درجة حرارة من 0 درجة مئوية إلى 70 درجة مئوية.يضم رقم الجزء EPM3064ATC44-10 تصميمه ووظائفه: EPM لسلسلة MAX® من CPLDS ، 3064 يشير إلى النموذج المحدد مع 64 macrocells ، أ لتكنولوجيا 3.3V المتقدمة ، ر لحزمة TQFP ، و C44 تأكيد عدد الدبوس ومواصفات درجة الحرارة.اللاحقة-10 يدل على درجة السرعة السريعة مع الحد الأدنى من التأخير.هذا الجهاز هو حل مثالي لدمج وظائف منطق SSI و MSI و LSI ، متوافق مع مضاهاة TTL بنسبة 100 ٪.وهو يدعم تكاملًا سلسًا للأجهزة المتنوعة التي تتراوح من الزملاء والبنات و 22v10s إلى أجهزة Mach و PLSI ، مما يجعلها متعددة الاستخدامات للغاية.توفر سلسلة MAX® 3000A في العديد من خيارات الحزم مثل PLCC و PQFP و TQFP ، مرونة التصميم عبر مختلف التطبيقات.

إذا كنت تتطلع إلى ترقية أنظمةك الرقمية بأجهزة منطقية موثوقة وفعالة ، فإن الاستثمار في EPM3064ATC44-10 بكميات كبيرة هو خطوة ذكية.إنه قرار يضمن الأداء القوي والربحية القوية.

EPM3064ATC44-10 CAD نماذج

EPM3064ATC44-10 بصمة

EPM3064ATC44-10 3D نموذج

EPM3064ATC44-10 ميزات

• 64 Macrocells: يحتوي هذا CPLD على 64 وحدة منطقية قابلة للتكوين تسمى macrocells.يمكن برمجة كل macrocell بشكل فردي لأداء عمليات منطقية معقدة ، مما يتيح للجهاز التعامل مع مجموعة واسعة من الوظائف والعمليات الرقمية.

• البوابات القابلة للاستخدام: يوفر الجهاز حوالي 1250 بوابة قابلة للاستخدام.يشير هذا المقياس للتعقيد إلى مقدار التكامل المنطقي الممكنة داخل CPLD ، مما يسمح له بدعم كل من الدوائر الرقمية البسيطة والمعقدة بشكل فعال.

• الحد الأقصى لتردد التشغيل: يمكن أن يعمل EPM3064ATC44-10 بتردد أقصى قدره 222.2 ميغاهيرتز.يسهل هذا التردد العالي سرعات معالجة أسرع ، مما يجعله مثاليًا للتطبيقات التي تتطلب أوقات استجابة سريعة وعمليات بيانات عالية السرعة.

• تأخير الانتشار: يتميز بتأخير انتشار منخفض يصل إلى أقل من 4.5 نانو ثانية ، يقلل CPLD هذا التأخير الزمني في انتقال الإشارة من المدخلات إلى الإخراج ، مما يعزز أداء النظام بشكل عام واستجابة.

• جهد العرض: تعمل على جهد إمداد 3.3 فولت ، مع نطاق مسموح به من 3.0 فولت إلى 3.6 فولت.يوفر نطاق الجهد هذا المرونة في متطلبات تزويد الطاقة ، مما يجعله متوافقًا مع مجموعة متنوعة من الأنظمة الرقمية.

• دبابيس I/O: يتضمن الجهاز 34 دبابيس إدخال/إخراج ، مما يسمح بالاتصال المكثف مع مكونات أخرى للنظام الرقمي.تسهل هذه المسامير نقل البيانات إلى وخارج CPLD ، مما يدعم مجموعة واسعة من وظائف التواصل.

• نوع الحزمة: يضم EPM3064ATC44-10 في حزمة رفيعة رقيقة من 44 دبوسًا (TQFP) ، ويوفر عاملًا مضغوطًا مفيدًا للتطبيقات التي تكون فيها المساحة في قسط ، دون المساومة على عدد خيارات I/O.

• نطاق درجة حرارة التشغيل: تم تصميم هذا CPLD للعمل في نطاق درجة حرارة تجارية من 0 درجة مئوية إلى 70 درجة مئوية ، مما يضمن أداءً موثوقاً في ظل الظروف الصناعية النموذجية.

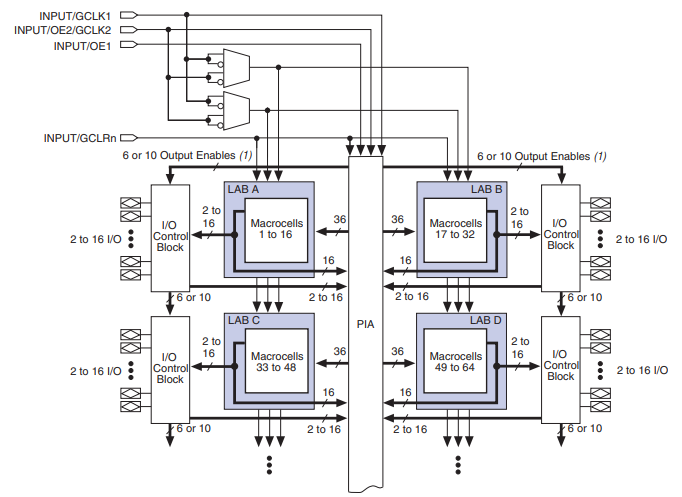

EPM3064ATC44-10 مخطط كتلة

يوفر مخطط الكتلة لـ EPM3064ATC44-10 تمثيلًا بصريًا للهندسة المعمارية الداخلية ، مما يبرز المكونات الوظيفية وترابطها.في صميم التصميم توجد أربع كتل من المنطق (LABS) المسمى A و B و C و D ، تحتوي كل منها على 16 Macrocells ليصبح المجموع 64 macrocells.ترتبط هذه المختبرات بمصفوفة ربط مركزية قابلة للبرمجة (PIA) ، والتي تسهل توجيه الإشارات بين المختبرات وكتل التحكم في الإدخال/الإخراج.يضمن PIA أن المدخلات والمخرجات والمنطق الداخلي يمكن أن تواصل بكفاءة ومرونة.يتم توصيل كل مختبر أيضًا بكتلة التحكم في الإدخال/الإخراج الخاصة بكل منها ، والتي تعالج ما يصل إلى 16 دبابيس I/O.تدير كتل الإدخال/الإخراج هذه التفاعل بين الإشارات الخارجية والمنطق الداخلي ، حيث تقدم ميزات مثل التشغيل ثنائي الاتجاه والإخراج القابل للبرمجة.يوضح الرسم البياني إشارات تحكم مثل الساعات العالمية (GCLK1 و GCLK2) ، وتمكين الإخراج إشارات (OE1 و OE2) ، و CLEAR GLOBAL (GCLRN) التي تنظم تشغيل الكتل الكلية و I/O ، مما يضمن المزامنة وتمكين وظائف محددة حسب الحاجة حسب الحاجة..

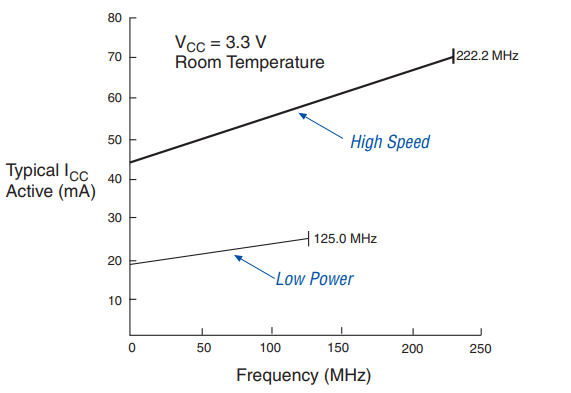

ICC مقابل التردد

يوضح الرسم البياني استهلاك تيار الإمداد النشط النموذجي (ICC) مقابل التردد لـ EPM3064ATC44-10 تحت جهد إمداد قدره 3.3 فولت في درجة حرارة الغرفة.يتم تسليط الضوء على وضعين تشغيليين: سرعة عالية و قوة منخفضة.في وضع السرعة العالية ، يزداد الاستهلاك الحالي خطيًا مع تردد التشغيل ، بدءًا من حوالي 50 مللي أمبير للترددات المنخفضة والوصول إلى حوالي 70 مللي أمبير على تردد 222.2 ميغاهيرتز.تم تصميم هذا الوضع للتطبيقات التي تتطلب أقصى أداء وسرعات معالجة أسرع.وعلى العكس ، يوضح وضع الطاقة المنخفض استهلاك تيار أقل ، بدءًا من حوالي 20mA بترددات أقل وارتفاع إلى حوالي 30mA عند 125 ميجاهرتز.تم تحسين هذا الوضع لتشغيل موفرة للطاقة ، مما يجعله مناسبًا للتصميمات التي تعطي أولوية استخدام الطاقة المنخفضة على السرعة.

EPM3064ATC44-10 المواصفات

يكتب	المعلمة
الشركة المصنعة	Altera/Intel
مسلسل	MAX® 3000A
التغليف	صينية
حالة الجزء	عفا عليها الزمن
نوع قابل للبرمجة	في النظام قابل للبرمجة
تأخير وقت TPD (1) كحد أقصى	10 ns
إمداد الجهد - داخلي	3V ~ 3.6V
عدد العناصر/الكتل المنطقية	4
عدد macrocells	64
عدد البوابات	1250
عدد i/o	34
درجة حرارة التشغيل	0 درجة مئوية ~ 70 درجة مئوية (TA)
نوع التثبيت	جبل السطح
حزمة / حالة	44-TQFP
حزمة جهاز المورد	44-TQFP (10x10)
رقم المنتج الأساسي	EPM3064

EPM3064ATC44-10 خطوات برمجة ISP

1. أدخل ISP: تنقل هذه المرحلة الأولية دبابيس الإدخال/الإخراج (I/O) من وضع المستخدم العادي إلى وضع ISP.إنها خطوة تحضير تضمن أن يكون الجهاز جاهزًا للبرمجة ، وتتطلب إكمال 1 مللي ثانية فقط.

2. تحقق معرف: قبل البدء في أي برمجة أو التحقق ، يتم التحقق من معرف السيليكون الخاص بالجهاز لتأكيد هويته وضمان التوافق مع أوامر البرمجة.هذه الخطوة سريعة وتستغرق جزءًا أقل من وقت البرمجة الإجمالية.

3. المسح بالجملة: لمسح البيانات السابقة من الجهاز ، يتم إجراء محو كبير.يتضمن ذلك تحميل أوامر تمحو في الجهاز وتطبيق نبض 100 مللي ثانية لمحو خلايا EEPROM (الذاكرة القابلة للبرمجة القابلة للبرمجة فقط).هذه الخطوة تعد الجهاز لبيانات جديدة.

4. البرنامج: خلال هذه الخطوة ، تتم برمجة البيانات الجديدة في الجهاز.يتضمن ذلك تحميل كل عنوان EEPROM مع البيانات الجديدة وتطبيق نبض البرمجة لكتابة البيانات في خلايا EEPROM.يتم تكرار هذه العملية عن العنوان حتى يتم برمجة جميع البيانات المقصودة في الجهاز.

5. تحقق: بعد البرمجة ، يتم التحقق من بيانات الجهاز للتأكد من كتابته بشكل صحيح.يتضمن ذلك قراءة البيانات من كل عنوان EEPROM ومقارنتها بالبيانات المقصودة.تضمن هذه الخطوة دقة البرمجة وتتكرر لكل عنوان.

6. خروج ISP: تنقل الخطوة النهائية دبابيس الإدخال/الإخراج من وضع ISP إلى وضع المستخدم.مثل مرحلة INTER ISP ، هذه الخطوة سريعة أيضًا ، والتي تتطلب فقط 1 مللي ثانية.يمثل الانتهاء من عملية البرمجة ، مما يسمح للجهاز باستئناف العمليات العادية.

تطبيقات EPM3064ATC44-10

أنظمة مضمنة

يعد هذا CPLD مثاليًا لتطبيقات النظام المدمجة حيث يلزم المنطق المخصص لزيادة وظائف متحكمها.يمكن أن يؤدي مهام مثل التواصل ومعالجة إشارة التحكم وإدارة الأجهزة الطرفية للأجهزة ، وتعزيز قدرات وكفاءة التصميمات المدمجة.

الاتصالات السلكية واللاسلكية

في قطاع الاتصالات السلكية واللاسلكية ، يلعب EPM3064ATC44-10 دورًا في معالجة البروتوكول وإدارة تكامل الإشارات وتوجيه البيانات.إن قدرات معالجة المنطق عالية السرعة تجعلها مناسبة للتطبيقات مثل معالجة الإشارات الرقمية ، ومفاتيح الشبكة ، وتحويل الواجهة ، مما يساعد على الحفاظ على تدفق البيانات الفعال وموثوقية الاتصال.

معدات الاختبار والقياس

يستخدم الجهاز على نطاق واسع في معدات الاختبار والقياس بسبب طبيعته القابلة للبرمجة وتشغيلها السريع.إنه قادر على التعامل مع عمليات المنطق المعقدة المطلوبة في أنظمة الحصول على البيانات ، ومولدات الإشارات ، وأدوات التحليل ، وتوفير التحكم الدقيق والوظائف القابلة للتكيف المطلوبة في بيئات الاختبار العلمي والصناعي.

أنظمة الرقابة الصناعية

كوحدة تحكم منطقية قابلة للبرمجة (PLC) ، تم العثور على EPM3064ATC44-10 في تطبيقات أتمتة وعملية مختلفة.إنه يوفر إمكانيات منطقية ضرورية للتحكم في الآلات وإشارات العملية وإجراء عمليات فحص السلامة ، كل ذلك أثناء العمل بكفاءة في ظل الظروف الصناعية وضمن نطاقات درجة حرارة واسعة.

إلكترونيات المستهلك

في الإلكترونيات الاستهلاكية ، يساعد هذا CPLD على دفع الابتكار في أجهزة مثل أنظمة المنازل الذكية وأجهزة الألعاب المحمولة والمعدات الصوتية/المرئية المتقدمة.وهو يدعم الحلول المنطقية المعقدة التي تعزز وظائف الجهاز ، وتحسين الواجهات ، وتمكين تكامل ميزات الجيل التالي في المنتجات الاستهلاكية.

EPM3064ATC44-10 أجزاء مماثلة

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 دليل شراء

عند النظر في شراء EPM3064ATC44-10 ، هناك العديد من الجوانب التي يجب وضعها في الاعتبار لضمان تناسب متطلبات مشروعك.أولاً وقبل كل شيء ، كن على دراية بأن هذا المكون قديم ، على الرغم من أننا ما زلنا نقدم أسهم محدودة.تأكد من أن المواصفات الفنية تتناسب مع احتياجاتك.يتميز EPM3064ATC44-10 ب 64 Macrocells ، ويعمل بتردد أقصى قدره 222.2 ميغاهيرتز ، وهو مصمم لمصدر طاقة 3.3 فولت داخل حزمة TQFP 44 دبوس.هناك حاجة لمراجعة ورقة البيانات والتطبيق لفهم متطلبات التكامل والتشغيل تمامًا لهذا المكون.بالنظر إلى الحالة القديمة للمكون ، قم أيضًا بتقييم الخيارات البديلة التي توفر وظائف مماثلة ويدعمها بنشاط.هذه الخطوة مهمة للحفاظ على طول طول مشروعك.

EPM3064ATC44-10 مزايا

أداء عالي السرعة

هذا الجهاز قادر على التشغيل بتردد أقصى قدر من 222.2 ميغاهيرتز ، مما يتيح المعالجة السريعة للبيانات والمهام.يقلل تأخير الانتشار المنخفض البالغ 4.5 نانو ثانية فقط من الوقت الذي يستغرقه الإشارات للسفر عبر الجهاز ، مما يعزز استجابة النظام الشاملة والأداء في التطبيقات الحساسة للوقت.

استهلاك الطاقة المنخفض

تم تصميم EPM3064ATC44-10 من أجل الكفاءة ، مما يساعد على تقليل استهلاك الطاقة الإجمالي للنظام.هذه الميزة مفيدة في الأجهزة المحمولة التي تعمل بالبطارية حيث تكون كفاءة الطاقة مطلوبة.

إعادة البرمجة والمرونة

تتيح الطبيعة القابلة للبرمجة لهذا CPLD تكرارات وتحديثات متعددة في مرحلة التصميم وبعد النشر ، ودعم التحسين المستمر والتكيف مع الاحتياجات التكنولوجية المتغيرة دون الحاجة إلى إعادة تصميم الأجهزة الكاملة.

إمكانيات التواصل الواسع

مع 34 دبابيس I/O ، يدعم EPM3064ATC44-10 خيارات تواصل واسعة ، مما يجعل من السهل الاتصال بمجموعة واسعة من المكونات الرقمية الأخرى.هذه المرونة رائعة للأنظمة المعقدة التي تتطلب اتصالات عديدة بين أنواع مختلفة من الأجهزة.

الموثوقية وطول العمر

تم تصميم هذا CPLD مع بنية قوية وغير متطايرة على أساس الفلاش ، ويحافظ على سلامة البرنامج ووظائفه مع مرور الوقت ، مما يضمن الأداء المتسق والموثوقية حتى مع دورات الطاقة المتكررة أو في ظروف التشغيل القاسية.

تكامل سلس مع الأجهزة المنطقية الحالية

يمكن لـ EPM3064ATC44-10 استبدال أنواع أقدم متعددة من الأجهزة المنطقية مثل الزملاء والبنات ، مما يقلل من تعقيد النظام وتعزيز الكفاءة.تجعل هذه الإمكانية اختيارًا مثاليًا لترقية الأنظمة الحالية أو توحيد وظائف متعددة في جهاز واحد.

نطاق درجة حرارة التشغيل الواسع

مناسب للتطبيقات التجارية ، يعمل هذا الجهاز بشكل موثوق في نطاق درجة حرارة من 0 درجة مئوية إلى 70 درجة مئوية.تسمح هذه المتانة بالنشر في مجموعة متنوعة من البيئات ، من إعدادات المكاتب إلى المواقع الصناعية ، دون تدهور الأداء.

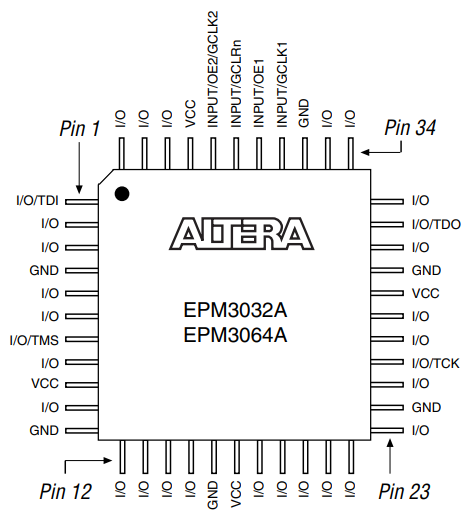

EPM3064ATC44-10 حزمة الرسم البياني-

يمثل الرسم البياني لـ EPM3064ATC44-10 حزمة الحزمة الترتيب الفعلي للدبابيس للجهاز.يوفر تفاصيل حول وظائف وخصائص كل دبوس في حزمة 44 دبوس.يتم تصنيف كل دبوس على وظائفه المعينة ، مثل I/O (الإدخال/الإخراج) ، مزود الطاقة (VCC) ، الأرض (GND) ، أو إشارات تشغيلية محددة مثل TDI ، TDO ، TMS ، و TCK ، والتي يتم استخدامها في JTAGالبرمجة والتصحيح.يستخدم الرسم البياني عرضًا من أعلى إلى أسفل للشريحة ، مع مؤشرات واضحة لترقيم الدبوس للمساعدة في تحديد مواضع دبوس بالنسبة للحزمة الفعلية.

تتضمن تعيينات PIN العديد من دبابيس الإدخال/الإخراج ، والتي توفر مرونة لتواصل الجهاز مع مكونات أخرى في الدائرة.يتم تسليط الضوء على دبابيس محددة مثل الإدخال/GCLK والإدخال/OE ، مما يدل على دورها متعدد الأغراض في توفير إشارات الساعة أو التصرف كدبابيس إدخال عامة.هذه المسامير متعددة الوظائف رائعة لتحسين استخدام الجهاز في تطبيقات المنطق القابلة للبرمجة.The diagram also identifies power and ground pins distributed across the package, ensuring reliable power delivery and signal integrity.With the corner marker indicating Pin 1, the diagram helps correctly orient the chip during assembly, and reducing the risk of errors.

EPM3064ATC44-10 Manufacturer

كانت شركة Altera مشهورة بخطوط إنتاج FPGA و CPLD الخاصة بها ، مثل سلسلة Max و Stratix.كانت EPM3064ATC44-10 ، وهي جزء من سلسلة MAX 3000A ، واحدة من CPLDs الشهيرة في Altera.بعد الاستحواذ ، ركزت Intel على تقدم تقنية FPGA ، ودمجها مع معالجات Xeon للمهام في AI ومعالجة البيانات.تشتمل تشكيلة Intel's FPGA الآن على سلسلة Agilex و Stratix 10 ، تلبية الاحتياجات في 5G والحوسبة السحابية.أوقفت Intel بعض منتجات Altera الأقدم مثل EPM3064ATC44-10 كجزء من الانتقال إلى التقنيات الأحدث.Intel continues to lead in programmable logic, emphasizing AI acceleration and reconfigurable computing with innovations in oneAPI and FPGA cards.

خاتمة

يعد EPM3064ATC44-10 خيارًا ممتازًا لإنشاء أو تحسين الأجهزة الرقمية.إنه سريع وفعال ، ويمكنه الاتصال بالعديد من المكونات الأخرى ، مما يجعله مفيدًا لمختلف التطبيقات الإلكترونية.غطى هذا الدليل ميزاته الرئيسية ، وكيفية استخدامه في أجهزة مختلفة ، وفوائده ، مما يوضح كيف يمكن أن يساعد في جعل أنظمة إلكترونية أكثر تقدمًا وموثوقية.سواء كنت تقوم بتحديث المعدات القديمة أو بناء شيء جديد ، فإن EPM3064ATC44-10 هو جزء أساسي يساعد على جعل كل شيء يعمل بشكل أفضل.
