مقوم الجسر الكامل: AC فعال إلى DC ، تصميم الدائرة ، والتطبيقات

مقوم جسر كامل يستخدم لتغيير التيار المتناوب (AC) ، مثل الطاقة من منفذ الحائط الخاص بك ، إلى تيار مباشر (DC) ، وهو نوع الطاقة التي تستخدمها معظم الأجهزة الإلكترونية.على عكس الأنظمة البسيطة التي تضيع نصف الكهرباء الواردة ، يستخدم مقوم الجسر الكامل أربعة ثنائيات للتأكد من أنه يلتقط الطاقة من كل من التقلبات لأعلى ولأسفل لدورة AC.ستستكشف هذه المقالة كيف يعمل مقوم الجسر الكامل ، وأجزائه ، ولماذا هو مهم للغاية في العديد من التقنيات اليوم.

كتالوج

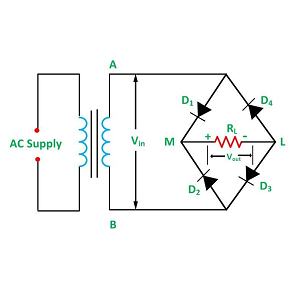

نظرة عامة على مقوم الجسر الكامل

أ مقوم الجسر الكامل، والمعروفة أيضًا باسم مقوم جسر الموجة الكاملة أو مجرد مقوم جسر الصمام الثنائي ، هي دائرة إلكترونية مصممة لتحويل التيار المتناوب (AC) إلى تيار مباشر (DC).إنه بمثابة مكون في العديد من التطبيقات الكهربائية والإلكترونية حيث يلزم وجود جهد مستمر التيار المستمر.على عكس مقوم نصف الموجة ، والذي يستخدم نصف شكل الموجة AC فقط ، يستفيد مقوم الجسر الكامل من النصف الإيجابي والسلبي لدورة AC ، مما يجعله أكثر كفاءة في تحويل الطاقة.يعتمد تشغيل مقوم الجسر الكامل على تكوين أربعة ثنائيات مرتبة في تكوين الجسر.تعمل هذه الثنائيات بشكل جماعي لضمان أن اتجاه التدفق الحالي يظل كما هو عبر الحمل ، بغض النظر عن قطبية مدخلات التيار المتردد.يسمح هذا الترتيب بشكل فعال للدائرة بتصحيح كل من نصفي شكل الموجة الإدخال ، مما يؤدي إلى إخراج DC أكثر استمرارًا ومستقرًا مقارنة بمقوم نصف الموجة.

واحدة من المزايا الرئيسية لمقوم الجسر الكامل هي كفاءته المعززة.نظرًا لأنه يعالج شكل الموجة AC بأكملها بدلاً من نصف فقط ، فإنه يولد متوسط ​​جهد ناتج DC ، وهو مفيد في التطبيقات العملية.بالإضافة إلى ذلك ، من خلال الاستفادة الكاملة من طاقة الإدخال ، فإنه يقلل من فقدان الطاقة وتبديد الحرارة ، مما يجعله خيارًا مفضلاً في أنظمة إمداد الطاقة المختلفة.تستخدم مقومات الجسر الكاملة على نطاق واسع في دوائر إمدادات الطاقة المنظمة ، بما في ذلك تلك الموجودة في محولات الطاقة وشاحنات البطارية ومستلزمات طاقة الكمبيوتر.تتطلب هذه الأجهزة جهدًا ثابتًا وموثوقًا لضمان تشغيل المكونات الإلكترونية المستقرة.إن قدرة مقوم الجسر الكامل على تقديم طاقة DC سلسة وفعالة تجعلها مكونًا مهمًا في الهندسة الكهربائية والإلكترونية الحديثة.

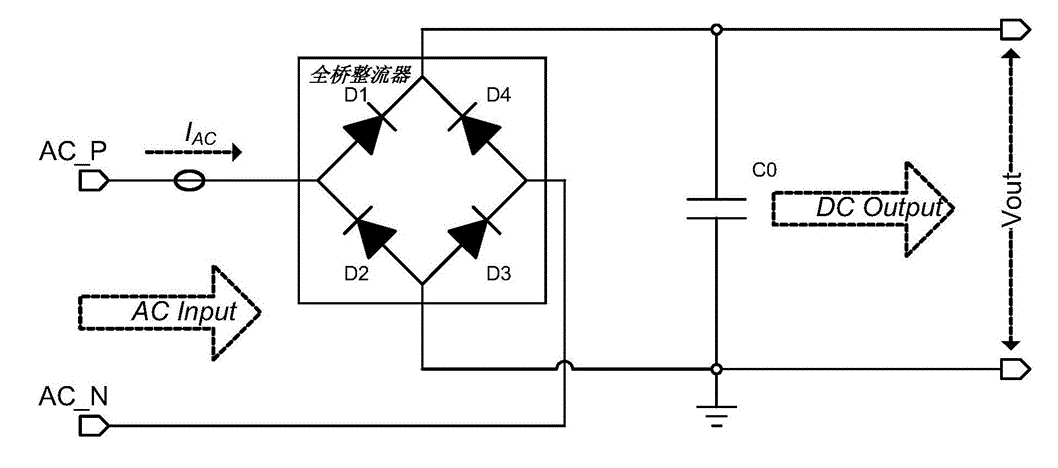

الشكل 2.مقوم الجسر الكاملرسم بياني

يوضح مخطط الدائرة مبدأ العمل لمقوم جسر الموجة الكامل ، وهو مكون إلكتروني شائع يستخدم لتحويل التيار المتناوب (AC) إلى تيار مباشر (DC).تتكون الدائرة من أربعة ثنائيات (D1 و D2 و D3 و D4) مرتبة في تكوين الجسر.يحتوي على محطتين لإدخال التيار المتردد (المسمى AC_P و AC_N) واثنين من محطات الإخراج DC.عند تطبيق جهد التيار المتردد ، يستخدم المقوم الثنائيات لضمان تدفق التيار في نفس الاتجاه خلال كل من النصفين الموجبين والسلبيين لدورة AC.في نصف الدورة الإيجابية ، يتم تحيز الثنائيات D1 و D2 إلى الأمام وتسمح للتيار بالمرور ، في حين أن D3 و D4 متحيزين عكسيين وحظر التيار.خلال دورة نصف الدورة السلبية ، يصبح D3 و D4 متحيزين للأمام وسلوك ، في حين أن D1 و D2 حظر الحالي.تقوم هذه العملية بتصحيح مدخلات التيار المتردد ، مما ينتج عنه إخراج DC النابض.يقوم المكثف (C0) بسلاسة الإخراج ، مما يقلل من تقلبات الجهد وإنشاء جهد DC أكثر استقرارًا (VOUT).

بناء مقوم جسر الموجة الكاملة

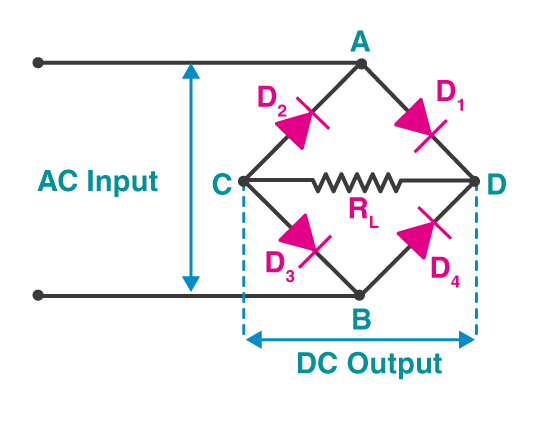

الشكل 3. بناء مقوم جسر الموجة الكاملة

مقوم جسر الموجة الكامل ، الدائرة الإلكترونية المصممة لتحويل التيار المتناوب (AC) إلى تيار مباشر (DC) بكفاءة.تعتمد عملية التصحيح هذه على التشغيل المشترك للثنائيات وحمل مقاوم ، كل منها يساهم في وظائف الدائرة وكفاءتها.يتكون بناء المقوم من المكونات الرئيسية التالية:

1. أربعة ثنائيات (d₁ ، d₂ ، d₃ ، d₄)

الثنائيات الأربعة هي قلب الدائرة ويتم ترتيبها في تكوين الجسر.إنها تلعب دورًا في عملية التصحيح عن طريق السماح للتيار بالتدفق في اتجاه واحد فقط من خلال الحمل ، بغض النظر عن قطبية إدخال التيار المتردد.يعمل كل الصمام الثنائي كصمام في اتجاه واحد للتيار الكهربائي.خلال نصف الدورة الإيجابية لإدخال التيار المتردد ، تصبح الثنائيات D₁ و D₂ متحيزين للأمام ، مما يسمح للتيار بالتدفق عبر الحمل.في الوقت نفسه ، فإن الثنائيات D₃ و D₄ متحيزين عكسيين وحظر التيار.هذا يضمن أن التيار يتدفق في اتجاه واحد من خلال الحمل.

خلال دورة نصف الدورة السلبية من مدخلات التيار المتردد ، تعكس أدوار الثنائيات.تصبح الثنائيات D₃ و D₄ متحيزة للأمام ، وتدير التيار ، في حين أن الثنائيات D₁ و D₂ متحيزين عكسيين وحظر التيار.مرة أخرى ، يتدفق التيار في نفس الاتجاه من خلال الحمل ، مع الحفاظ على تيار أحادي الاتجاه.تضمن هذه العملية المتناوبة للثنائيات استخدام كل من نصفي الموجي التيار المتردد ، مما يؤدي إلى تحويل أكثر كفاءة مقارنة بمقوم نصف الموجة ، والذي يستخدم فقط نصف دورة التيار المتردد.

2. الحمل المقاوم (ص_ل)

الحمل المقاوم ، المسمى ص_ل في المخطط ، يمثل المكون أو الجهاز الذي يستخدم إخراج DC المصحح.يمكن أن يكون هذا الحمل مقاومًا أو جهازًا إلكترونيًا أو أي جهاز يتطلب طاقة التيار المستمر للعمل.يتدفق التيار المصحح من خلال الحمل ، مما يوفر طاقة قابلة للاستخدام.يعتمد أداء الدائرة وكفاءتها إلى حد كبير على خصائص الحمل وجودة الإخراج المصحح.يتم توصيل الحمل عبر محطات إخراج DC ، المسمى B و D في الرسم البياني.يظل اتجاه التدفق الحالي عبر الحمل متسقًا بسبب عملية التصحيح ، مما يضمن تسليم تيار التيار المستمر أحادي الاتجاه.

3. محطات مدخلات التيار المتردد (A و C)

يحتوي المقوم على محطتين إدخالين يسمى A و C ، حيث يتم توصيل إمدادات التيار المتردد.يتناوب قطبية مدخلات التيار المتردد بشكل دوري ، حيث تتم معالجة الدورات نصف الإيجابية والسلبية بشكل مختلف بواسطة الثنائيات.يتم توجيه جهد الإدخال من خلال شبكة الجسر ، مما يضمن أن كلا نصفي شكل الموجة AC يساهم في التيار الإخراج.

4. محطات الإخراج DC (B و D)

ينتج المقوم جهد التيار المستمر عبر محطات الإخراج ، المسمى B و D في الرسم البياني.الناتج عبارة عن شكل موجة نابض DC ، مع النصف السلبي لدورة AC مقلوبة لتتماشى مع النصف الإيجابي.على الرغم من أن هذا الشكل الموجي أحادي الاتجاه ، إلا أنه لا يزال يحتوي على بعض التقلبات ، أو التموجات ، بسبب عملية التصحيح.يعتبر مقوم جسر الموجة الكامل فعالًا للغاية لأنه يستخدم كل من نصفي الشكل الموجي AC ، مما يضاعف بشكل فعال تواتر إشارة الخرج مقارنة بمقوم نصف الموجة.هذا التردد المتزايد يجعل من السهل تهدئة التموجات باستخدام مكونات التصفية مثل المكثفات أو المحاثات ، مما ينتج عنه مخرجات DC أكثر استقرارًا للتطبيقات العملية.يستخدم هذا التصميم على نطاق واسع في دوائر إمداد الطاقة بسبب قدرته على توفير جهد إخراج أعلى أعلى ، وتحسين الكفاءة ، واستخدام أفضل لقوة المدخلات مقارنة بدوائر المقوم البسيطة.

وظيفة مقوم الجسر الكامل

مقوم الجسر الكامل ، المشهور لقدرته على تحويل التيار المتناوب (AC) إلى تيار مباشر (DC).AC ، المتاحة عادة في النظم الكهربائية السكنية والتجارية والصناعية ، غير مناسبة لمعظم الأجهزة الإلكترونية بسبب طبيعتها ثنائية الاتجاه ، والتي تتناوب بين الدورات الإيجابية والسلبية.يعالج مقوم الجسر الكامل هذه المشكلة باستخدام تكوين استراتيجي للثنائيات لتسهيل تحويل التيار المتردد إلى العاصمة ، مما يتيح الأجهزة الإلكترونية من العمل بشكل موثوق.تبدأ عملية التصحيح كإدخال التيار المتردد ، والذي يتبع بشكل طبيعي نمط الجيوب الأنفية مع الدورات الإيجابية والسلبية المتناوبة ، يدخل دائرة المقوم.يتكون تصميم المقوم من أربعة ثنائيات ، مرتبة في تكوين الجسر ، والتي تعمل معًا لتوجيه تدفق الكهرباء في اتجاه واحد فقط.كما يتناوب مدخلات التيار المتردد ، تسير أزواج محددة من الثنائيات خلال كل دورة نصف.

لإنشاء جهد أكثر استقرارًا وقابلة للاستخدام ، يتم تمرير إخراج المقوم عادةً من خلال مكون ترشيح ، مثل المكثف.يلعب المكثف دورًا عن طريق تخزين الشحن خلال قمم العاصمة النابضة وإطلاقه أثناء الحوض ، مما يقلل بشكل فعال من التقلبات وتنعيم الشكل الموجي.يعد الجهد الناتج DC أكثر اتساقًا ومناسبًا لتشغيل الأجهزة الإلكترونية.تمتد أهمية مقوم الجسر الكامل إلى أبعد من التحويل البسيط.يعد ناتجها المستمر DC رائعًا في العمل المناسب لمجموعة واسعة من الأجهزة الإلكترونية ، من الأدوات المنزلية الصغيرة مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة إلى أنظمة أكبر وأكثر تعقيدًا مثل خوادم الكمبيوتر وشبكات الاتصالات والآلات الصناعية.تتطلب هذه الأجهزة والأنظمة مصدر طاقة مستمر ومستمر لتجنب مشكلات الأداء أو الأضرار المحتملة الناجمة عن التقلبات في المدخلات الكهربائية.إن قدرة المقوم على الاستفادة من نصفي الموجي التيار المتردد تجعله أكثر كفاءة من مقوم نصف الموجة ، مما يوفر متوسط ​​جهد إخراج أعلى وتقليل هدر الطاقة.من خلال ضمان إمدادات التيار المستمر والموثوق بها ، لا يعزز مقوم الجسر الكامل أداء الأجهزة التي تعمل بها فحسب ، بل يمتد أيضًا عمرها عن طريق حماية المكونات الحساسة من مخالفات الجهد.هذه الكفاءة والموثوقية تجعلها عنصرًا في أنظمة تحويل الطاقة والطاقة الحديثة.

الديناميات التشغيلية لمقوم الجسر الكامل

يعد تشغيل مقوم الجسر الكامل معقدًا ومطلوبًا لتحويل التيار المتناوب (AC) إلى تيار مباشر (DC) ، وهو تحول مهم لتشغيل عدد لا يحصى من الأجهزة الإلكترونية.يمكن فهم هذه العملية على أنها سلسلة من المراحل المترابطة ، تلعب كل منها دورًا في ضمان كفاءة واستقرار وموثوقية ناتج التيار المستمر.

1. مدخلات التيار المتردد وتعديل المحول

تبدأ عملية التصحيح بإدخال التيار المتردد ، والتي يتم الحصول عليها عادة من مصدر طاقة قياسي ، مثل منفذ الجدار.ومع ذلك ، غالبًا ما يكون جهد إدخال AC مرتفعًا جدًا أو غير مناسب للاستخدام المباشر في الدوائر الإلكترونية.لمعالجة هذا ، يتم استخدام محول للانحناء الجهد إلى مستوى أكثر أمانًا وأكثر قابلية للإدارة.لا يقوم المحول بضبط جهد المدخلات فحسب ، بل يعزل الدائرة عن مصدر الطاقة الرئيسي ، مما يوفر طبقة إضافية من الأمان.عن طريق التنزه في الجهد ، يضمن المحول أن يعمل المقوم بكفاءة مع تقليل خطر ارتفاع طفرات الجهد أو العواصف التي قد تلحق الضرر بالمكونات الإلكترونية الحساسة.تعد مرحلة التحضير هذه مهمة لجعل AC مدخلات جاهزة لعملية التصحيح اللاحقة.

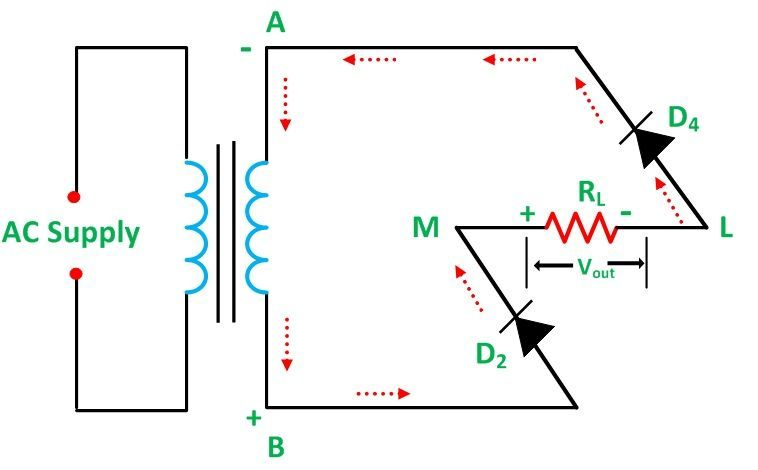

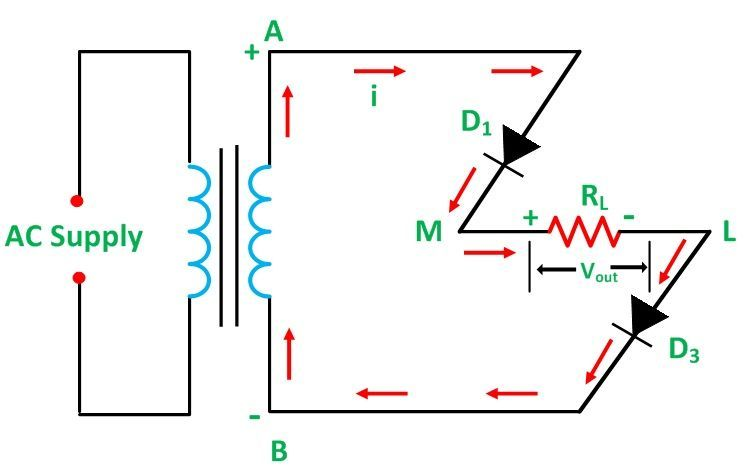

2. تنشيط الصمام الثنائي أثناء الدوائر الإيجابية والسلبية

3. تصفية مكثف

لا يزال الناتج المصحح في هذه المرحلة ، على الرغم من أنه أحادي الاتجاه ، يحتوي على تقلبات أو تموجات بسبب الطبيعة المتناوبة لإدخال التيار المتردد الأصلي.لتنعيم هذه التموجات وإنتاج جهد أكثر استقرارًا ، يتم وضع مكثف عبر إخراج المقوم.يعمل المكثف عن طريق الشحن عندما يصل الجهد المصحح إلى ذروته وتفريغه عند انخفاض الجهد.تملأ هذه العملية الفجوات بين نبضات الشكل الموجي المصحح ، مما يقلل بشكل فعال من اختلافات الجهد.والنتيجة هي ناتج DC أكثر سلاسة لتشغيل الأجهزة الإلكترونية الحساسة.في التطبيقات التي تتطلب الدقة ، مثل المعدات الطبية وأجهزة الاتصالات وموكنتها ، تضمن مرحلة التصفية هذه أن الجهد الموفر ثابتًا وموثوقًا.

4. تثبيت الجهد

حتى بعد التصفية ، قد تستمر التقلبات الطفيفة أو المخالفات في ناتج العاصمة.لمواصلة تحسين جودة الجهد ، غالبًا ما يتم استخدام مكونات تثبيت الجهد الإضافية ، مثل منظمات الجهد أو دوائر التصفية الأكثر تقدماً.تم تصميم منظمات الجهد للحفاظ على جهد إخراج ثابت ، حتى لو تختلف جهد الإدخال أو ظروف الحمل.يعد هذا الاستقرار مهمًا للأجهزة التي تتطلب إمدادات الجهد الدقيقة والمتسقة ، مثل المعالجات أو المستشعرات أو وحدات الذاكرة.من خلال التأكد من أن جهد الخرج يبقى ضمن نطاق دقيق ، فإن هذه المرحلة تعزز أداء وطول الأجهزة التي تعمل بها المقوم.

تم تصميم العملية التشغيلية بأكملها لمقوم الجسر الكامل لزيادة كفاءة الطاقة مع تقليل فقدان الطاقة.من خلال الاستفادة من النصف الإيجابي والسلبي من مدخلات التيار المتردد ، يحقق المقوم كفاءة أكبر مقارنة بمقاطعات نصف الموجة ، والتي تستخدم نصف شكل الموجة AC فقط.بالإضافة إلى ذلك ، يضمن النهج المنهجي لتحويل وتصحيح وتصفية وتثبيت الإدخال أن الإخراج ليس ثابتًا فحسب ، بل آمن أيضًا للاستخدام مع المكونات الإلكترونية الحساسة.من خلال هذه العملية ذات المراحل المكونة من أربع مراحل ، يوفر مقوم الجسر الكامل مصدر طاقة موثوق وفعال وفعال ، لمجموعة واسعة من الأجهزة والأنظمة الإلكترونية.من خلال تقديم مخرجات DC ثابتة ومستقرة ، يحمي المقوم الدوائر الحساسة ضد تقلبات الجهد ويضمن الحياة المناسبة والموسعة للأجهزة التي تعمل بها.هذا يجعلها مكونًا مهمًا في تصميمات إمدادات الطاقة الحديثة.

مقوم جسر الموجة الكامل ذروة الجهد العكسي (PIV)

الجهد العكسي الذروة (PIV) ، وهي مواصفات للثنائيات المستخدمة في مقوم جسر الموجة الكامل ، حيث تحدد قدرتها على تحمل الحد الأقصى للجهد العكسي خلال فترات عدم الارتباط.يضمن PIV أن Diodes يمكن أن تتعامل مع أعلى الجهد الذي قد تواجهه في التحيز العكسي دون فشل أو تحطيم.يتم استخدام هذه المعلمة في التطبيقات ذات الجهد العالي أو الصناعي ، حيث تتعرض الدوائر لمستويات الجهد والتقلبات.يساعد فهم PIV في تصميم المقاطعات التي لا تكون فعالة فحسب ، بل هي أيضًا متينة وموثوقة في ظل ظروف تشغيل مختلفة.

حساب وتطبيق PIV

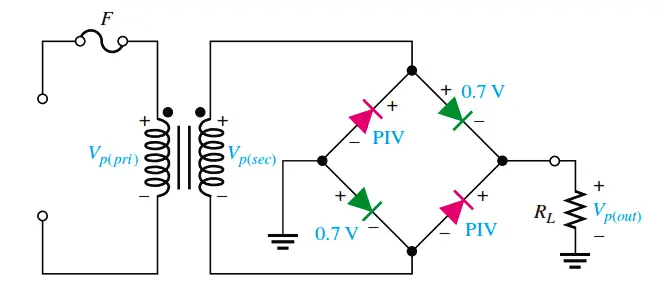

الشكل 6. نموذج الصمام الثنائي العملي مع حساب PIV

PIV لكل ديود في مقوم جسر الموجة الكامل هو الحد الأقصى للجهد العكسي الذي يجب أن يحظره الصمام الثنائي أثناء التشغيل.هذه القيمة تساوي جهد ذروة التيار المتردد للإمداد ، والتي يمكن حسابها عن طريق ضرب جهد RMS (متوسط ​​الجذر المتوسط) بواسطة الجذر التربيعي 2.يكون ما يقرب من 325 فولت (230 × √2).وبالتالي ، يجب أن يكون تصنيف PIV لكل صمام ثنائي في المقوم 325 فولت على الأقل لتحمل هذا الجهد القصوى بأمان دون فشل.

في الدوائر التي يتم فيها استخدام محول لتصعيد أو تنحي بجهد الإدخال ، يجب أن يفسر حساب PIV أيضًا الجهد المحول.على سبيل المثال ، إذا انخفض المحول إلى أسفل الجهد إلى 120 فولت AC ، يصبح الجهد الذروة حوالي 170 فولت (120 × √2) ، ويجب أن يكون للثنائيات تصنيف PIV لا يقل عن 170 فولت.التأكد من أن تصنيف PIV لكل ديود يتطابق أو يتجاوز الجهد الذروة المحسوبة لمنع تيارات التسرب العكسي وحماية المقوم من الأضرار الناجمة عن ظروف الجهد الزائد.

اختيار ومتانة الثنائيات على أساس PIV

يعد اختيار الثنائيات مع تصنيف PIV المناسب خطوة مهمة في ضمان المتانة على المدى الطويل وموثوقية مقوم جسر الموجة الكاملة.توفر الثنائيات ذات تصنيفات PIV أعلى من الجهد الذروة المحسوبة هامش أمان إضافي ، مما يجعل الدائرة أكثر قوة ضد طفرات الجهد غير المتوقعة أو الطفحات في إمدادات التيار المتردد.يعد هذا المخزن المؤقت للسلامة رائعًا في التطبيقات الصناعية والعالية الطاقة ، حيث تكون تقلبات الطاقة أكثر تواتراً وشدة.

يمكن أن يؤدي استخدام الثنائيات مع تصنيفات PIV غير الكافية إلى فشل متكرر ، حيث قد تكون الثنائيات غير قادرة على منع الفولتية العكسية أثناء التشغيل.بمرور الوقت ، يمكن أن يسبب ذلك ارتفاع درجة الحرارة ، والأضرار التي لحقت بالمكونات الأخرى في الدائرة ، وحتى فشل المقوم الكلي.على النقيض من ذلك ، تساعد Diodes ذات قيم PIV التي تم تصنيفها بشكل مناسب أو مفرط بعض الشيء على ضمان أن المقوم يمكنه تحمل ظروف التشغيل وتوسيع عمره العام.

التأثير على أداء المقوم وطول العمر

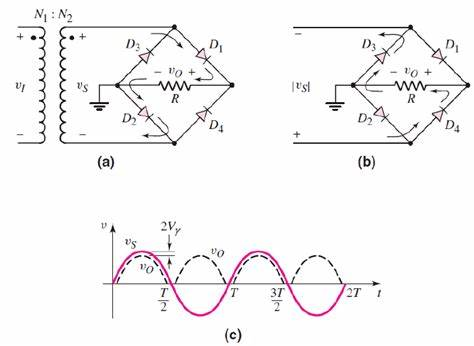

الشكل 7. دائرة مقوم جسر الموجة الكاملة والتشكيل الموجي للإخراج

يعتمد أداء وطول عمر مقوم جسر الموجة الكاملة اعتمادًا كبيرًا على تقييمات PIV من الثنائيات.عند استخدام الثنائيات ذات التصنيفات الكافية PIV ، فإنها تسهم في متانة الدائرة الشاملة ، مما يسمح لها بالعمل بشكل موثوق حتى في ظل ظروف صعبة.هذه الموثوقية رائعة في التطبيقات استقرار الطاقة ، مثل المعدات الطبية وأنظمة الاتصالات والآلات الصناعية.

إذا تم تصنيف الثنائيات بشكل صحيح ، فإنها تمنع تيارات التسرب العكسي والانهيار الكهربائي ، مما يضمن إخراج DC ثابت ومتسق.لا يحمي هذا الاستقرار مكونات المصب الحساسة فحسب ، بل يقلل أيضًا من متطلبات الصيانة ويقلل من خطر تعطل النظام المكلف.بالإضافة إلى ذلك ، يسمح اختيار PIV الصحيح للمقوم للتعامل مع العواصف العرضية أو تقلبات الجهد غير الطبيعية دون المساومة على سلامتها أو كفاءتها.

مرشح مكثف في مقومات جسر الموجة الكاملة

يعد تكامل مرشح مكثف في مقومات الجسر الموجة الكاملة تحسنًا يعزز جودة التيار المباشر للإخراج (DC).محركات جسر الموجة الكاملة تحويل التيار المتناوب بكفاءة (AC) إلى العاصمة ، ولكن الإخراج الفوري ليس DC ناعمًا وثابتًا.بدلاً من ذلك ، إنه شكل موجي نابض DC ، يتميز بالقمم الدورية والحوض.يمكن أن يسبب هذا التقلب مشكلات للأجهزة الإلكترونية الحساسة التي تتطلب جهدًا ثابتًا ومستقرًا يعمل بشكل موثوق.لمعالجة هذا القيد وتحسين ناتج المقوم ، يتم إضافة مرشح مكثف.تساعد قدرة المكثف على تخزين الطاقة الكهربائية وإطلاقها تدريجياً في تنشيط هذه التقلبات ، مما ينتج عنه جهد منظف وأكثر ثباتًا.

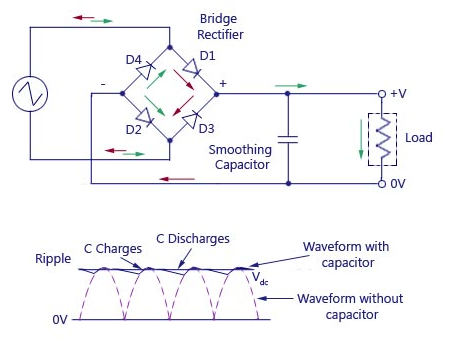

الشكل 8. مقوم الموجة الكاملة مع مرشح المكثف

دور وآلية مرشحات المكثف

الغرض الرئيسي من المكثف في مقوم جسر الموجة الكاملة هو تقليل تموج وتثبيت جهد الخرج.يشير Ripple إلى مكون AC الصغير المتبقي الذي يبقى متشابكًا على ناتج DC المصحح.يحدث هذا التموج لأن عملية التصحيح تحول النصف الإيجابي والسلبي المتناوب من شكل الموجة AC إلى DC النابض ولكن لا يزيل تقلبات الجهد تمامًا.يعمل مرشح المكثف عن طريق الشحن إلى جهد ذروة الشكل الموجي المصحح عند إجراء الثنائيات ثم تفريغه للحفاظ على الجهد عندما لا يتم إجراء الثنائيات.

تضمن آلية تفريغ الشحن هذه أن الجهد عبر الحمل يظل ثابتًا نسبيًا ، حتى عندما ينخفض ​​جهد التيار المتردد المصحح بين القمم.يملأ المكثف الفجوات بين نبضات DC المصححة ، وتجميل الشكل الموجي وتقليل التموج.والنتيجة هي إخراج DC أكثر ثقة ، وهو الحاجة إلى تشغيل الأجهزة الإلكترونية الحساسة مثل المتحكمون ، وأجهزة الاستشعار ، وأنظمة الاتصالات ، حيث يمكن أن تؤدي اختلافات الجهد البسيطة إلى مشكلات في الأداء.

تعزيز استقرار الإخراج مع المكثفات الكبيرة

تلعب قيمة السعة لمكثف المرشح دورًا في تحديد فعالية تقليل التموج.يحتوي المكثف الأكبر على سعة تخزين عالية للشحن ، مما يتيح له الحفاظ على مستويات الجهد بشكل أكثر فعالية خلال مراحل عدم التصنيف لدورة AC.هذه سعة التخزين المتزايدة تقلل من انخفاض الجهد بين قمم الناتج المصحح ، مما يؤدي إلى شكل موجي أكثر سلاسة وأكثر استقرارًا.كلما زادت السعة ، كلما كان المكثف أفضل تعويض التقلبات في الجهد المصحح ، مما يقلل من سعة التموج.

ومع ذلك ، فإن اختيار حجم المكثف ينطوي على المقايضات.على الرغم من أن المكثف الأكبر يمكن أن يحسن الاستقرار ، إلا أنه يشغل مساحة فعلية أيضًا ، ويزيد من التكاليف ، وقد يتطلب أوقات شحن أطول.لذلك ، يجب أن توازن بين هذه العوامل ، واختيار حجم المكثف الذي يلبي المتطلبات المحددة للتطبيق.بالنسبة للتطبيقات الإلكترونية عالية الدقة ، مثل المعدات الطبية أو الأدوات المختبرية ، غالبًا ما يفضل المكثفات الكبيرة لضمان أعلى مستوى من استقرار الجهد وأداءه.

فوائد

في الإعداد العملي ، يتم توصيل المكثف بالتوازي مع الحمل ، عبر أطراف إخراج المقوم.يتيح هذا التكوين للمكثف أن يكون بمثابة عازلة ، وامتصاص التغييرات المفاجئة في الجهد وحماية الحمل من هذه التقلبات.من خلال الحفاظ على جهد إخراج مستقر ، يعزز مرشح المكثف أداء المقوم ويمنع الأضرار التي لحقت بمكونات المصب الناتجة عن التعرض للفولتية غير المتسقة.واحدة من فوائد تصفية المكثف هي العمر الممتد للمكونات الإلكترونية.تميل الأجهزة التي تخضع للتموج أو الفولتية المتقلبة إلى التآكل بشكل أسرع ، حيث يتم التأكيد على المكونات باستمرار من خلال الاختلافات.يقلل إخراج DC الأكثر سلاسة التي يوفرها مرشح المكثف من هذا الإجهاد ، مما يحسن موثوقية ومتانة النظام العام.

يعد استقرار الجهد المحسن رائعًا بشكل خاص في التطبيقات مثل شحنات البطارية ، حيث يلزم الجهد الدقيق والمتسق لشحن البطاريات بأمان وكفاءة.يمكن للجهد المتقلب أن يلحق الضرر بالبطارية أو يقلل من عمره.وبالمثل ، فإن الأجهزة الإلكترونية الأخرى مثل مكبرات الصوت والمعالجات ومعدات الاتصالات تعتمد على طاقة DC السلسة للعمل بشكل صحيح.في هذه الحالات ، لا يعزز مرشح المكثف أداء الجهاز فحسب ، بل يضمن أيضًا موثوقيته على المدى الطويل.

مزايا مقومات الجسر الكاملة

يتم الاعتراف على نطاق واسع بمقاتيم الجسر الكامل بمزاياها العديدة ، مما يجعلها خيارًا مفضلاً في مختلف التطبيقات الإلكترونية.قدرتها على تحويل التيار المتناوب (AC) بالتناوب بكفاءة إلى تيار مباشر (DC) ، إلى جانب الخصائص الفعالة من حيث التكلفة وعالية الأداء ، يجعلها تبرز مقارنة بطرق التصحيح الأخرى.أدناه ، نستكشف الفوائد الأساسية لمقادات الجسر الكامل بمزيد من التفصيل.

القضاء على محول النقل المركزي

تتمثل إحدى ميزة مقومات الجسر الكاملة في أنها تلغي الحاجة إلى محول النقل المركزي ، وتبسيط تصميم الدوائر وتقليل التكاليف.يتميز محول النقل المركزي ، المطلوب في بعض تكوينات المقوم ، مثل مقومات الموجة الكاملة المستغلة بالوسط ، بعنف ثانوي مع اتصال نقطة الوسط (الصنبور المركزي).يمكن أن يكون تصميم وتصنيع مثل هذه المحولات معقدًا ومكلفًا ، حيث يجب تقسيم اللف بشكل متساو ودقيق لضمان أداء متوازن.

من خلال إزالة متطلبات الصنبور المركزي ، تقوم مقومات الجسر الكاملة بتبسيط بنية الدائرة.ينتج عن هذا التبسيط محولات أسهل وأقل تكلفة لإنتاجها ، لأنها لم تعد تتطلب لف نقر مركزي إضافي.بالإضافة إلى ذلك ، يقلل عدم وجود صنبور مركزي من حجم ووزن المحول ، مما يجعل مقومات الجسر الكاملة أكثر ملاءمة للتصاميم المدمجة وخفيفة الوزن.ونتيجة لذلك ، توفر هذه المقالات مزايا اقتصادية وعملية ، وخاصة في التطبيقات التي تكون فيها التكلفة والبساطة اعتبارات رئيسية.

زيادة جهد الناتج

تستفيد مقومات الجسر الكاملة بالكامل من النصف الإيجابي والسلبي من شكل الموجة AC ، مما يضاعف بشكل فعال تواتر الناتج المصحح مقارنة بمقادات نصف الموجة.يؤدي هذا الاستخدام المتزايد لإشارة التيار المتردد إلى ارتفاع جهد ناتج DC لنفس الجهد الثانوي للمحول.على النقيض من ذلك ، تستخدم مقاطعات نصف الموجة نصف دورة AC فقط ، مما يؤدي إلى انخفاض الكفاءة والجهد الإخراج.

هذه المميزة لمقادات الجسر الكاملة تجعلها مثالية للتطبيقات التي يلزم وجود إخراج DC أعلى.من خلال توليد جهد أكثر جوهرية ومستمرًا ، تعمل مقومات الجسر الكاملة على تحسين كفاءة عملية تحويل الطاقة.هذه الميزة مفيدة في أجهزة مثل إمدادات الطاقة لأنظمة الاتصالات والمعدات الصناعية ودوائر شحن البطاريات ، حيث يعزز ناتج DC أعلى وأكثر اتساقًا الأداء العام.

انخفاض متطلبات الجهد العكسي الذروة

ميزة أخرى لمقادات الجسر الكامل هي متطلبات الجهد العكسي المنخفض (PIV) للثنائيات.في مقوم الموجة الكاملة المركز ، يجب أن يقاوم كل صمام ثنائي الجهد الكامل للتجهد الثانوي للمحول في التحيز العكسي.ومع ذلك ، في مقوم الجسر الكامل ، يحتاج كل ديود فقط إلى منع نصف الجهد الذروة هذا ، حيث يتم مشاركة الجهد عبر الثنائيات أثناء التشغيل.

يتيح هذا الإجهاد الجهد المنخفض استخدام الثنائيات ذات التصنيفات المنخفضة PIV ، والتي غالباً ما تكون أقل تكلفة من نظرائها عالية الكبر.من خلال السماح باستخدام المزيد من الثنائيات الفعالة من حيث التكلفة دون التضحية بالأداء أو الموثوقية ، توفر مقومات الجسر الكاملة فائدة اقتصادية واضحة.هذا يجعلهم خيارًا مفضلاً في كل من الإلكترونيات الاستهلاكية منخفضة التكلفة والأنظمة الصناعية على نطاق واسع ، حيث يكون التقليل من النفقات دون المساس بجودة أمر ضروري.

ناتج دي سي أكثر سلاسة وعامل استخدام المحول العالي

واحدة من المزايا البارزة لمقادات الجسر الكامل هي قدرتها على إنتاج ناتج أكثر سلاسة.الناتج المصحح لمقوم الجسر الكامل له عامل تموج أقل مقارنة بمقادات نصف الموجة ، والذي يترجم إلى جهد DC أكثر استقرارًا واتساقًا.يعد هذا الناتج الأكثر سلاسة مهمًا للأجهزة الإلكترونية الحساسة ، مثل متحكمها ، وأجهزة الاستشعار ، ومعدات الاتصالات ، والتي تتطلب طاقة مستقرة للتشغيل الموثوق بها.

بالإضافة إلى ذلك ، توفر مقومات الجسر الكاملة عامل استخدام محول أعلى (TUF) ، وهو مقياس لمدى كفاءة استخدام سعة المحول لتقديم الطاقة إلى الحمل.يضمن تكوين الجسر الكامل أن يكون المحول نشطًا خلال نصفي دورة التيار المتردد ، مما يزيد من قدرة توصيل الطاقة.لا يحسن TUF أعلى كفاءة الطاقة فحسب ، بل يقلل أيضًا من حجم وتكلفة المحول ، حيث يتم استخدام إمكاناته الكاملة.هذا المزيج من ناتج التيار المستمر أكثر سلاسة واستخدام محول أفضل يجعل مقومات الجسر الكاملة خيارًا فعالًا وعمليًا للأنظمة الإلكترونية الحديثة.

عيوب مقومات الجسر الكاملة

مقومات الجسر الكاملة فعالة للغاية وتستخدم على نطاق واسع في العديد من التطبيقات بسبب قدرتها على الاستفادة من نصفين من شكل الموجة AC.ومع ذلك ، فإنها تأتي مع عيوب محددة يمكن أن تؤثر على تنظيمها العملي في بعض المواقف.يعد فهم هذه العيوب أمرًا مهمًا لاختيار طريقة التصحيح المناسبة بناءً على احتياجات تطبيق معين.فيما يلي العيوب الرئيسية لمقادات الجسر الكاملة ، الموضحة بالتفصيل.

زيادة تعقيد الدائرة والتكلفة

أحد عيوب مقوم الجسر الكامل هو زيادة تعقيد الدائرة مقارنة بطرق التصحيح البسيطة ، مثل مقوم نصف الموجة.يتطلب مقوم الجسر الكامل أربعة ثنائيات للعمل ، في حين أن مقوم نصف الموجة يحتاج فقط إلى واحدة.إن إدراج هذه المكونات الإضافية يجعل تصميم الدائرة أكثر تعقيدًا ، مما يتطلب المزيد من الاتصالات والمساحة.بالنسبة للأجهزة الإلكترونية المدمجة حيث يكون التقليل من حجم الدائرة أولوية ، يمكن أن يشكل الحجم الأكبر وزيادة عدد المكونات تحديات في التصميم.

عامل التكلفة هو اعتبار آخر.يضيف كل الصمام الثنائي إلى مصروفات المواد ، وزيادة عدد المكونات يرفع التكلفة الإجمالية للإنتاج.علاوة على ذلك ، فإن التصميم الأكثر تعقيدًا يعني المزيد من نقاط الفشل المحتملة ، والتي يمكن أن تعقد استكشاف الأخطاء وإصلاحها وصيانتها.بالنسبة للصناعات أو التطبيقات التي تكون فيها كفاءة التكلفة والبساطة أمرًا أساسيًا ، فإن النفقات المضافة وتعقيد مقوم الجسر الكامل قد تجعلها أقل جاذبية.

انخفاض جهد أكبر في الإخراج

في مقوم الجسر الكامل ، يمر التيار من خلال ثنائيين خلال كل دورة نصف من إدخال التيار المتردد.يقدم كل من هذه الثنائيات انخفاضًا في الجهد الأمامي ، والذي يبلغ حوالي 0.7 فولت لثنائيات السيليكون القياسية.نتيجة لذلك ، يبلغ إجمالي انخفاض الجهد لكل دورة حوالي 1.4 فولت.هذا الانخفاض أقل في تطبيقات الجهد العالي ولكن يصبح مشكلة خطيرة في أنظمة الجهد المنخفض حيث يلزم الحفاظ على أكبر قدر ممكن من جهد المدخلات.

يمكن أن يؤثر جهد الخرج المنخفض الناجم عن انخفاض الجهد هذا سلبًا على الكفاءة الكلية للمقوم ، خاصة في السيناريوهات التي يكون فيها كل جزء من الجهد مهمًا.بالنسبة للأجهزة المنخفضة الطاقة أو المنخفضة الجهد ، قد تكون هناك حاجة إلى خطوات إضافية ، مثل تعزيز الجهد ، لجعل الإخراج قابل للاستخدام.هذه المراحل الإضافية لا تزيد من تكلفة النظام وتعقيدها فحسب ، بل يمكنها أيضًا تقديم المزيد من خسائر الطاقة.

الكفاءة المستعرضة بسبب انخفاض الجهد

إن انخفاض الجهد عبر الثنائيات لا يقلل فقط من جهد الخرج ولكنه يساهم أيضًا في خسائر الكفاءة في شكل طاقة ضائعة.يتم تبديد هذه الطاقة على أنها حرارة ، والتي لا تسهم في تشغيل الحمل ولكن بدلاً من ذلك تقلل من كفاءة الطاقة الكلية للنظام.تعتبر هذه الخسارة رائعة في التطبيقات الحساسة للطاقة ، مثل الأجهزة التي تعمل بالبطاريات أو أنظمة الطاقة المتجددة ، حيث يعد الحفاظ على الطاقة أولوية قصوى.

في التصميمات عالية الكفاءة ، يمكن أن تضيف خسائر الطاقة الصغيرة حتى مع مرور الوقت ، مما يؤدي إلى ارتفاع تكاليف التشغيلية وخفض أداء النظام الإجمالي.يجب أن تفسر هذه الخسائر عند النظر في استخدام مقوم الجسر الكامل وقد تحتاج إلى استكشاف طرق التصحيح البديلة أو الثنائيات الأكثر كفاءة ، مثل الثنائيات Schottky ، لتقليل تأثير انخفاض الجهد.

زيادة تبديد الحرارة واحتياجات الإدارة الحرارية

تقدم الحرارة الناتجة عن انخفاض الجهد عبر الثنائيات تحديات تصميم إضافية.نظرًا لأن التيار يتدفق عبر الثنائيات ، يجب إدارتها الطاقة المفقودة حيث يجب أن تتم إدارة الحرارة بشكل فعال لمنع ارتفاع درجة الحرارة.في التطبيقات أو البيئات عالية الطاقة مع خيارات تبريد محدودة ، يصبح هذا مصدر قلق.إذا لم يتم تبديد الحرارة بشكل كاف ، فقد يؤدي ذلك إلى الإجهاد الحراري على الثنائيات ، مما يقلل من عمرها وموثوقيته.

قد تكون هناك حاجة إلى حلول الإدارة الحرارية ، مثل أحواض الحرارة أو المعجبين أو أنظمة التبريد المتقدمة ، للحفاظ على تشغيل المقوم في حدود درجة حرارة آمنة.ومع ذلك ، فإن هذه التدابير تضيف المزيد من التكلفة والتعقيد للنظام.يمكن للإدارة الحرارية السيئة تسريع تآكل المكونات ، مما يزيد من احتمال فشل النظام ، ويستلزم صيانة أو استبدالًا أكثر تواتراً.

مخاوف الموثوقية والصيانة

يقدم الاعتماد على أربعة ثنائيات في مقوم الجسر الكامل درجة من الاعتماد المتبادل الذي يمكن أن يعرض موثوقية النظام.يعطل فشل أي صمام ثنائي واحد عملية التصحيح بأكملها ، مما يؤدي إلى فقدان الوظائف.هذا يجعل من المفيد استخدام الثنائيات عالية الجودة وتصميم الدائرة مع آليات حماية كافية ، مثل الصمامات أو مثبطات الطفرة ، لمنع الأضرار التي تسببها طفرات الجهد أو غيرها من الحالات الشاذة.

تضيف الحاجة إلى صيانة منتظمة لضمان أن جميع الثنائيات تعمل بشكل صحيح إلى النفقات العامة التشغيلية.هذا صحيح في الأنظمة التي لا يكون فيها التوقف مقبولًا ، مثل الأتمتة الصناعية أو المعدات الطبية.في هذه الحالات ، هناك حاجة إلى عمليات تفتيش مجدولة واستبدال المكونات للحفاظ على أداء ثابت ، وزيادة التكاليف طويلة الأجل وجهود الصيانة.

مقوم الجسر مقابل مقوم الجسر الكامل

غالبًا ما يتم استخدام مصطلحات مقوم الجسر ومقوم الجسر الكامل بالتبادل والرجوع إلى نفس تكوين المقوم.يصف كلاهما الدائرة التي تستخدم أربعة ثنائيات مرتبة في جسر لتحويل التيار المتناوب (AC) إلى تيار مباشر (DC).هذا النوع من المقوم هو تصميم قياسي في إلكترونيات الطاقة ، والمعروف عن كفاءته وقدرته على الاستفادة من الشكل الموجي AC بالكامل لتصحيح الموجة الكاملة.مقوم الجسر هو أي دائرة مقوم تشكل جسرًا باستخدام مكوناته لتحقيق تصحيح الموجة الكاملة.مصطلح مقوم الجسر الكامل أكثر تحديداً ويسلط الضوء على التصميم القياسي باستخدام أربعة ثنائيات.في معظم المناقشات العملية ، يعني المصطلحان نفس الشيء ويستخدم لوصف نفس الدائرة.يتم تفضيل هذا التصميم لأنه يحول كل من نصفي الموجي التيار المتردد إلى ناتج DC أحادي الاتجاه ، مما يجعله أكثر كفاءة من مقومات الموجة نصف.

يعد مقوم الجسر الكامل مهمًا في دوائر إمدادات الطاقة لأنه يوفر ناتج DC مستقر وموثوق ، وهو أمر ضروري للأداء المناسب للأجهزة الإلكترونية.إن قدرتها على زيادة استخدام إشارة AC الإدخال مع تقليل فقد الجهد يجعلها مثالية للتطبيقات عالية الطاقة.يستخدم هذا التكوين بشكل شائع في أنظمة مثل إمدادات طاقة الكمبيوتر وشحنات البطارية والأجهزة الأخرى التي تتطلب طاقة DC نظيفة وثابتة.تشمل المزايا الرئيسية لمقوم الجسر الكامل كفاءة أعلى وزيادة جهد الناتج مقارنة بمقادات نصف الموجة.من خلال استخدام كل من نصفي الشكل الموجي AC ، فإنه يضاعف تردد الخرج ، مما يؤدي إلى تبسيط عملية التصفية اللازمة لتنعيم إخراج التيار المستمر.يعزز هذا التصميم أيضًا كفاءة الطاقة ويضمن جهد إخراج أكثر اتساقًا ، مما يجعله خيارًا مفضلاً في أنظمة تحويل الطاقة الحديثة.جسر مقوم ومقوم الجسر الكامل الرجوع إلى نفس الدائرة المستخدمة لتحويل التيار المتردد إلى العاصمة.هذا التصميم فعال وموثوق به ويستخدم على نطاق واسع في دوائر إمدادات الطاقة لمجموعة متنوعة من الأجهزة الإلكترونية.قدرتها على توفير قوة DC ثابتة مع الحد الأدنى من الخسائر تجعلها مكونًا ممتازًا في الإلكترونيات الحديثة.

نصف الجسر مقوم مقابل مقوم الجسر الكامل

عند مقارنة مقومات الجسر نصف ومقادات الجسر الكاملة ، يجب أن تفهم الاختلافات في تصميمها وتشغيلها وأدائها.تؤثر هذه الفروق على مدى ملاءمتها للتطبيقات المختلفة ، وخاصة من حيث جهد الخرج والكفاءة والاستقرار.في حين أن كلا المقظفين يخدمان نفس الغرض ، فإن تحويل التيار المتناوب (AC) لتوجيه التيار (DC) تختلف تكويناتها وسلوكياتها ، مما يؤثر على استخدامها العملي في الأنظمة الإلكترونية.

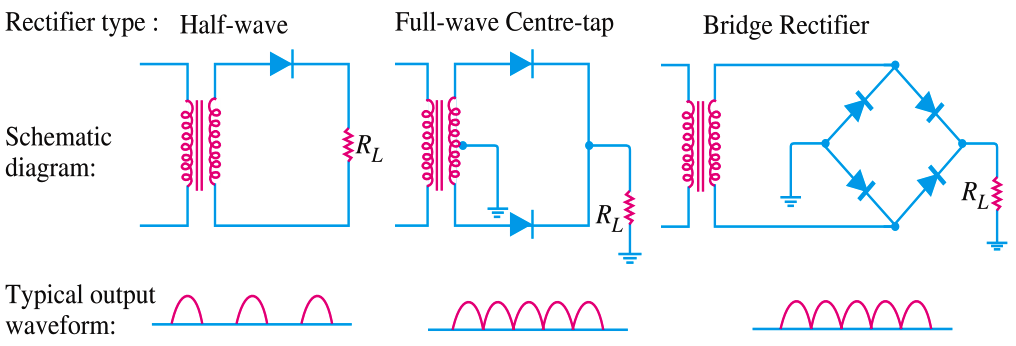

الشكل 9. تكوينات نصف الموجة ، ونبرة مركزية كاملة الموجة ، وتكوينات مقوم جسر الموجة الكاملة

التكوين والعمل

يتكون مقوم الجسر الكامل ، الذي يطلق عليه ببساطة ببساطة مقوم الجسر ، من أربعة ثنائيات مرتبة في تكوين الجسر.يسمح هذا التصميم للمقوم لتحويل كل من النصفين الموجب والسلبي من شكل موجة إدخال AC إلى إخراج DC أحادي الاتجاه.بغض النظر عما إذا كان المدخلات في دورة نصف إيجابية أو سلبية ، فإن اثنين من الثنائيات الأربعة في سلوك الجسر ، مما يضمن أن قطبية الناتج لا تزال ثابتة.هذه القدرة على الاستفادة من شكل الموجة AC بأكملها تؤدي إلى كفاءة أكبر وإخراج أكثر سلاسة مقارنة بطرق التصحيح الأخرى.

على النقيض من ذلك ، يستخدم مقوم الجسر نصف الجسر فقط ثنائيات جنبا إلى جنب مع محول استغلال مركزي.يعمل الصنبور المركزي كنقطة محايدة ، مما يؤدي إلى تقسيم اللف الثانوي للمحول إلى جزأين متساويين.أثناء التشغيل ، يجري واحد الصمام الثنائي خلال دورة نصف الدورة الإيجابية لإدخال التيار المتردد ، بينما يعمل الصمام الثنائي الآخر أثناء الدورة نصف السلبية.نظرًا لأنه يتم استخدام نصف شكل الموجة AC فقط في وقت واحد ، فإن الإخراج من مقوم الجسر نصف أقل كفاءة ، لأنه يتجاهل نصف الطاقة المتاحة.

في حين أن مقومات الجسر الكاملة تقضي على الحاجة إلى محول استغلال مركزي ، مما يبسط تصميم الدائرة ويقلل من التكاليف ، فإن مقومات نصف الجسر تعتمد اعتمادًا كبيرًا على هذا الصنبور المركزي للتشغيل.يزيد هذا الاعتماد من تعقيد تصميم المحولات ويحد من كفاءته في بعض التطبيقات ، مما يجعل مقومات الجسر الكاملة الخيار الأكثر عملية للدوائر الحديثة عالية الأداء.

جهد الإخراج والاستقرار

تتمثل إحدى الميزات الرئيسية لمقوم الجسر الكامل في قدرتها على استخدام كل من نصفي شكل الموجة AC ، مما يزيد من جهد الخرج.هذا يضاعف أيضًا تواتر العاصمة المصححة ، مما يؤدي إلى إخراج أكثر سلاسة مع تقلبات أقل أو تموجات.يعد جهد التموج المنخفض مهمًا للأجهزة الإلكترونية الحساسة ، مثل أجهزة الكمبيوتر والمعدات الطبية وأنظمة الاتصالات ، والتي تتطلب إمدادات DC مستقرة ومتسقة للعمل بشكل موثوق.

على النقيض من ذلك ، ينتج مقوم الجسر نصف جهد إخراج أقل لأنه يستخدم نصف الشكل الموجي AC واحد فقط خلال كل دورة.ينتج عن هذا إخراج DC النابض مع ارتفاع محتوى تموج أعلى ، والذي يمكن أن يسبب عدم الاستقرار وعدم الكفاءة في التطبيقات التي تتطلب إمدادات طاقة سلسة.يستلزم الجهد العالي تموج مكونات تصفية إضافية ، مثل المكثفات ، لتهدئة الإخراج ، مما قد يزيد من التكاليف والتعقيد في الأنظمة.بالنسبة للتطبيقات التي تتطلب إخراجًا مرتفعًا ومستقرًا ، فإن مقومات الجسر الكاملة هي الخيار المفضل.ومع ذلك ، في السيناريوهات الأقل تطلبًا حيث يمكن التسامح مع التقلبات البسيطة في الجهد ، قد تكون مقالات نصف الجسر كافية.

الكفاءة واستخدام المحولات

يعد عامل استخدام المحول (TUF) مقياسًا مهمًا لكيفية استخدام مقوم الكفاءة قدرة المحول على توصيل الطاقة إلى الحمل.تحتوي مقومات الجسر الكاملة على TUF أعلى لأنها تستخدم كلا من نصفي الموجة الموجي لإدخال AC دون الحاجة إلى محول محول مركزي.هذا يجعلها بطبيعتها أكثر كفاءة ، مما يسمح بتوصيل الطاقة بشكل أفضل وتقليل خسائر الطاقة.

على النقيض من ذلك ، غالبًا ما يكون لمكتبات نصف الجسر TUF أقل بسبب اعتمادها على محول استغلال مركزي.يقلل الصنبور المركزي من الاستخدام الفعال لللف الثانوي للمحول ، مما يؤدي إلى زيادة فقدان الطاقة.يعد تصميم محول محول مركزي أكثر تعقيدًا ومكلفة ، مما يقلل من فعالية التكلفة الإجمالية لمقادات الجسر نصف في العديد من السيناريوهات.للتطبيقات عالية الطاقة حيث تكون الكفاءة والحفاظ على الطاقة مطلوبة ، تفوق مقاطع الجسر الكاملة نظيراتها نصف الجسر.ومع ذلك ، في التطبيقات الأكثر بساطة ، منخفضة الطاقة حيث تكون الكفاءة أقل من القلق ، قد لا تزال مقومات نصف الجسر خيارًا قابلاً للتطبيق.

ملاءمة التطبيقات

تستخدم مقومات الجسر الكاملة على نطاق واسع في التطبيقات التي تكون فيها الطاقة العالية والإخراج المستقر والموثوقية مهمة.وتشمل هذه إمدادات الطاقة الصناعية ، وشحن البطاريات ، وأنظمة الطاقة المتجددة ، والأجهزة الإلكترونية التي تتطلب طاقة DC متسقة.إن قدرتها على إنتاج ناتج سلس وفعال تجعلها مفيدة في البيئات التي لا يمكن أن يتعرض فيها الأداء والاستقرار للخطر.

من ناحية أخرى ، توجد مقاطعات نصف الجسر أكثر شيوعًا في تطبيقات الطاقة المنخفضة حيث تتبع التكلفة والبساطة الأسبقية على الكفاءة.تشمل هذه التطبيقات الأجهزة المنزلية الصغيرة والألعاب والأجهزة الأخرى حيث يكون تأثير الجهد العالي تموج وجهد الإخراج المنخفض ضئيلًا.في مثل هذه الحالات ، تجعل البساطة والتكلفة المنخفضة لمقوم الجسر نصف حلاً عمليًا.

مقوم الموجة الكاملة مقابل مقوم الصنبور المركزي

عند مقارنة مقومات الموجة الكاملة ، وتحديداً ، يلزم مقومات الجسر ، إلى مقومات الصنبور المركزية ، وفهم اختلافاتها في التصميم والأداء والتكلفة.تحقق هذه المقومات نفس الهدف ، وتحويل التيار المتردد إلى العاصمة ، ولكن تكويناتها وفعاليتها وتطبيقاتها تختلف.من خلال استكشاف الفروق الدقيقة الهيكلية والتشغيلية ، يمكننا تحديد أي مقوم مناسب لتلائم الاحتياجات المحددة ، وعوامل موازنة مثل الكفاءة ، والموثوقية ، وفعالية التكلفة.

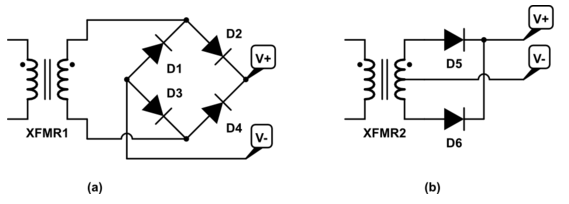

الشكل 10. مقوم جسر الموجة الكاملة مقابل مخططات دائرة مقوم المركز

التصميم والاختلافات الهيكلية

يستخدم مقوم الجسر الموجي الكامل أربعة ثنائيات مرتبة في تكوين الجسر لتصحيح كل من نصفي الموجة AC.يلغي هذا التصميم الحاجة إلى محول محول مركزي ، مما يبسط الدائرة ويقلل من التكاليف المرتبطة بتصنيع المحولات.أثناء التشغيل ، تقوم اثنان من الثنائيات بالتيار خلال دورة نصف الدورة الإيجابية لإدخال التيار المتردد ، في حين أن الثنائيان الأخريان يسيران أثناء الدورة نصف السلبية.هذا يضمن استخدام الشكل الموجي AC بأكمله ، مما يؤدي إلى تحويل الطاقة الفعال واستقطاب ثابت في ناتج العاصمة.

من ناحية أخرى ، يعتمد مقوم الصنبور المركزي على محول مع نقرة مركزية على لفه الثانوي.يعمل هذا الصنبور المركزي كنقطة محايدة تقسم ناتج المحول إلى نصفين متساويين ، يتم تصحيح كل منهما بواسطة أحد الثنائيين في الدائرة.خلال دورة نصف الدورة الإيجابية من مدخلات التيار المتردد ، يجري الصمام الثنائي ، بينما أثناء الدورة نصف السلبية ، يجري الصمام الثنائي الآخر.ومع ذلك ، نظرًا لأن النقر المركزي ينقسم بشكل فعال إخراج المحول ، فإن كل صمام ثنائي في مقوم الصنبور المركزي لا يحقق سوى نصف الجهد الكلي.هذا الاختلاف في التصميم يعني أن مقوم الجسر يمكنه استخدام محول أبسط بدون صنبور مركزي ، وهو مفيد للتطبيقات التي تكون فيها التكلفة والتعقيد مخاوف.وفي الوقت نفسه ، فإن اعتماد مقوم الصنبور المركزي على محول متخصص يجعله أقل تنوعًا وربما أكثر تكلفة للتنفيذ.

الأداء والكفاءة

من حيث الأداء ، يكون مقوم جسر الموجة الكامل أكثر كفاءة بشكل عام لأنه يستخدم الشكل الموجي AC بالكامل.باستخدام جميع الجهد الثانوي للمحول ، ينتج مقوم الجسر إخراج DC أعلى لنفس مواصفات المحول مقارنة بمقوم الصنبور المركزي.هذا يترجم إلى كفاءة تحويل الجهد بشكل أفضل ، وإخراج DC أكثر سلاسة ، وجهد متوسط ​​أعلى.هذه الخصائص تجعل مقوم الجسر خيارًا أفضل للتطبيقات التي تتطلب إخراجًا مستقرًا وعالي الدقة ، مثل إمدادات الطاقة للمعدات الصناعية أو الأجهزة الإلكترونية الحساسة.

مقوم الصنبور المركزي ، على الرغم من فعاليته ، يكون أقل كفاءة بسبب قيود التصميم.نظرًا لأن كل صمام ثنائي يصنف فقط نصف جهد إخراج المحول ، يكون إجمالي ناتج التيار المستمر أقل لنفس إدخال المحول.يسهم تصميم محول الانقسام ومتطلبات الجهد العكسي الأعلى (PIV) على الثنائيات في فقدان الطاقة وجعل النظام أقل كفاءة.هذه الكفاءة المنخفضة وجهد الخرج المنخفض تجعل مقوم الصنبور المركزي أقل ملاءمة للتطبيقات عالية الطلب حيث يجب تحسين كل جزء من الطاقة.جانب آخر من الأداء هو عامل التموج ، الذي يقيس مقدار تموج التيار المتردد المتراكم على ناتج DC.تحتوي مقومات الجسر على عامل تموج أقل ، مما ينتج عنه إشارة DC أكثر سلاسة مقارنة بمقامات الصنبور المركزية.يقلل الإخراج الأكثر سلاسة من مقوم الجسر من الحاجة إلى تصفية واسعة النطاق ، مما يؤدي إلى تحسين كفاءته وموثوقيته.

إجهاد الجهد وآثار التكلفة

يعد إجهاد الجهد على الثنائيات في هذين التكوين عاملاً في تكلفته وموثوقيته.في مقوم الجسر ، يتعرض كل الصمام الثنائي لنصف الجهد الكهربائي للذروة فقط خلال مرحلة عدم التوصيل.يسمح هذا الإجهاد الجهد المنخفض باستخدام الثنائيات ذات التصنيف المنخفض ، والتي تكون أقل تكلفة وأسهل في المصدر.يقلل الإجهاد السفلي أيضًا من احتمال فشل الصمام الثنائي ، مما يعزز الموثوقية الشاملة وطول عمر المقوم.

في المقابل ، يضع مقوم الصنبور المركزي متطلبات الجهد الأعلى على الثنائيات.يجب أن يحظر كل الصمام الثنائي الجهد الذروة الكامل لنصف ناتج المحول ، مما يتطلب الثنائيات ذات التصنيف الأعلى وأكثر قوة.هذه الثنائيات أكثر تكلفة ، مما يزيد من التكلفة الإجمالية للمقوم.يولد إجهاد الجهد العالي على الثنائيات المزيد من الحرارة ، مما يستلزم حلول إدارة حرارية أفضل ، مثل أحواض الحرارة ، لمنع ارتفاع درجة الحرارة وضمان تشغيل موثوق.هذا يضيف المزيد من التعقيد والتكلفة إلى النظام.

ملاءمة التطبيق

إن مقوم جسر الموجة الكامل مناسب تمامًا لكفاءة التطبيقات ، وجهد الناتج العالي ، وفعالية التكلفة.إن قدرتها على استخدام محول أبسط وثنائيات منخفضة التصنيف تجعلها خيارًا مفضلاً في الإلكترونيات الحديثة ، بما في ذلك إمدادات الطاقة الصناعية وأنظمة الطاقة المتجددة ودوائر شحن البطاريات.إن إخراج DC الأكثر سلاسة وعامل التموج المنخفض يجعله مثاليًا للأجهزة الإلكترونية الحساسة التي تتطلب قوة مستقرة ومتسقة.

إن مقوم الصنبور المركزي ، على الرغم من أنه أقل كفاءة ، قد لا يزال يجد استخدامًا في التطبيقات حيث يكون المحول المستغل المركزي جزءًا من التصميم بالفعل أو حيث تكون متطلبات جهد الإخراج أقل.يتم استخدامه بشكل شائع في التصميمات الأقدم أو المواقف التي يتم فيها تقسيم ناتج المحول بشكل طبيعي ، كما هو الحال في المعدات الصوتية أو الأنظمة القديمة المحددة.ومع ذلك ، فإن قيودها في الكفاءة والتكلفة تجعلها أقل قدرة على المنافسة في التطبيقات الأحدث والأكثر تطلبًا.

تطبيقات مقومات جسر الموجة الكاملة

تلعب مقومات الجسر الموجة الكاملة دورًا في مجموعة واسعة من التطبيقات التي تتطلب تحويل التيار المتناوب (AC) لتوجيه التيار (DC).إن قدرتهم على توفير ناتج ناعم ومستقر يجعلها رائعة في العديد من الأنظمة الإلكترونية ، من تشغيل الأجهزة الصغيرة إلى دعم الآلات الصناعية على نطاق واسع.فيما يلي بعض التطبيقات الأكثر شيوعًا لمقادات جسر الموجة الكاملة ، الموضحة بالتفصيل.

دوائر شحن البطارية

تعد مقومات الجسر الموجة الكاملة مكونًا مهمًا في دوائر شحن البطارية ، والتي تستخدم على نطاق واسع لشحن الأجهزة المحمولة مثل الهواتف الذكية وأجهزة الكمبيوتر المحمولة وبنوك الطاقة.في هذه الدوائر ، يحول المقوم AC من مصدر الطاقة الرئيسي إلى العاصمة ، وهو شكل بطاريات كهربائية تتطلب الشحن.من خلال الاستفادة بكفاءة من كل من نصفي شكل الموجة AC ، يضمن المقوم تدفقًا ثابتًا لقوة التيار المستمر ، مما يقلل من وقت الشحن وفقدان الطاقة.يستخدم هذا الناتج المستقر والمتسق من أجل سلامة وطول بطاريات البطاريات.يمكن أن يسبب DC غير منتظم أو النابض في ارتفاع درجة الحرارة أو تلف خلايا البطارية ، في حين أن الإخراج السلس من مقوم الجسر كامل الموجة يمنع هذه المشكلات.تم العثور على هذه المقومات أيضًا في أنظمة شحن البطارية للسيارات الكهربائية لضمان أداء البطارية الأمثل.

إمدادات الطاقة العاصمة

تعتبر إمدادات الطاقة DC واحدة من أكثر التطبيقات شيوعًا لمقادات الجسر الكامل.يتم استخدام هذه المقومات في محولات الطاقة ، والضوابط الصناعية ، والأجهزة الإلكترونية المختلفة لتحويل مدخلات التيار المتردد إلى مخرج DC ثابت.يتم ترشيح DC المصحح وتنظيمه لتلبية المتطلبات المحددة والمتطلبات الحالية للأجهزة المتصلة.في التطبيقات الصناعية ، تعتبر مقالات الجسر الكاملة موجة جزءًا لا يتجزأ من الأنظمة التي تتطلب طاقة DC متسقة وموثوقة ، مثل وحدات التحكم في المحركات وأنظمة الأتمتة وأدوات الآلات.إن القدرة على توفير مخرجات عالية ومستقرة تجعل هذه المقومات رائعة لتشغيل المعدات الحساسة التي يمكن أن تعطل بسبب تقلبات الطاقة.يتم استخدامها على نطاق واسع في الأجهزة المنزلية والأجهزة الطبية وأنظمة الاتصالات السلكية واللاسلكية ، مما يضمن التشغيل السلس وعمر الجهاز لفترة طويلة.

ليد دوائر السائق

يتم استخدام مقومات جسر الموجة الكاملة في دوائر سائق LED ، حيث توفر إمدادات DC مستقرة لأنظمة إضاءة LED.تعمل LEDs على طاقة التيار المستمر ، وأي تقلبات أو تموجات في العرض يمكن أن تسبب انضمام أو حتى أضرار دائمة لمصابيح LED.يقوم المقوم بتحويل إدخال التيار المتردد إلى مخرج DC ثابت ، مما يضمن أن LEDs تتلقى تيارًا ثابتًا.هذا التطبيق مهم في أنظمة الإضاءة التجارية والسكنية ، وكذلك في إضاءة قطاع LED المزخرفة.يساعد استخدام مقومات جسر الموجة الكاملة على تحسين عمر وأداء LED ، مما يجعلها مكونًا رئيسيًا في حلول الإضاءة الموفرة للطاقة.

إمدادات الطاقة غير المنقطعة (UPS)

في أنظمة إمدادات الطاقة غير المنقطعة (UPS) ، تلعب مقومات الجسر الموجة الكاملة دورًا في تحويل AC إلى DC ، والذي يتم استخدامه بعد ذلك لشحن بطارية النسخ الاحتياطي.أثناء انقطاع التيار الكهربائي ، يتم تحويل طاقة DC المخزنة في البطارية إلى التيار المتردد للحفاظ على مصدر طاقة مستمر.تضمن قدرة المقوم على توفير ناتج DC ثابت وفعال أن تظل البطارية مشحونة بالكامل وجاهزة للاستخدام.هذا التطبيق ممتاز في الأنظمة ، والطاقة دون انقطاع مثل المستشفيات ومراكز البيانات وأنظمة الطوارئ.من خلال الحفاظ على تدفق طاقة ثابتة ، تساعد مقومات جسر الموجة الكاملة في منع التوقف عن العمل وحماية المعدات من الأضرار الناجمة عن انقطاع الطاقة المفاجئ.

إمدادات طاقة معملية متغيرة للمحمل

في مختبرات الأبحاث والتطوير ، تعتمد إمدادات الطاقة المتغيرة على محرك المختبر على مقومات الجسر الكاملة للموجة لتوفير مخرجات قابلة للتعديل.يتم استخدام إمدادات الطاقة هذه في الإعدادات التجريبية حيث يلزم التحكم الدقيق في الجهد والتيار.يضمن المقوم تحويل AC الإدخال إلى ناتج ناعم DC ، والذي يتم تنظيمه بعد ذلك لتلبية المستويات المطلوبة.هذا التطبيق مهم في اختبار الدوائر الإلكترونية والنماذج الأولية ، لأنه يسمح بمحاكاة ظروف التشغيل المختلفة وتصميمها.الاستقرار العالي والمرونة التي توفرها مقومات جسر الموجة الكاملة في البيئات المختبرية.

أجهزة الجهاز المحمولة

تعد مقومات الجسر الموجة الكاملة مكونًا رئيسيًا في أجهزة شحن الأجهزة المحمولة ، حيث تقوم بتحويل التيار المتردد من منفذ الطاقة إلى DC مناسب لأجهزة الشحن.تضمن هذه المقومات أن ناتج التيار المستمر مستقر وداخل الحدود المطلوبة والحدود الحالية للشحن الفعال والآمن.تساعد كفاءة المقومات على تقليل نفايات الطاقة ، مما يجعل أجهزة الشحن أكثر ملاءمة للبيئة وفعالة من حيث التكلفة.من الهواتف الذكية والأجهزة اللوحية إلى سماعات الأذن اللاسلكية وأدوات الطاقة ، تعتمد أجهزة شحن الأجهزة المحمولة على الأداء الموثوق به لمقادات الجسر الكاملة لتقديم الطاقة المتسقة.

مقومات الموجة الكاملة المستندة إلى SCR

في أنظمة التصحيح المستندة إلى SCR ، تستخدم مقومات الجسر الموجة الكاملة مقاطعات محكومة بالسيليكون (SCRS) لتوفير الجهد الدقيق والتحكم الحالي.يتم استخدام هذه المقومات في التطبيقات التي يلزم فيها إخراج DC المتغير ، كما هو الحال في الآلات الصناعية ، وحدات التحكم في سرعة المحرك ، وإمدادات الطاقة عالية الدقة.يسمح تضمين SCRs بالتعديل الديناميكي للجهد المصحح ، مما يجعل هذه الأنظمة متعددة الاستخدامات ومناسبة للتطبيقات التي تتطلب دقة عالية.عادةً ما تستخدم مقالات الجسر الموجة الكاملة في هذا التكوين في البيئات التي تختلف فيها ظروف الحمل ، مما يضمن الأداء الأمثل وكفاءة الطاقة.

إمدادات 12V لشرائط LED

تستخدم مقادات جسر الموجة الكاملة على نطاق واسع لتوفير طاقة 12V DC منظمة لشرائط LED.تم العثور على أنظمة الإضاءة هذه عادة في المنازل والمكاتب والإعدادات الزخرفية ، حيث يكون هناك حاجة إلى تشغيل DC ثابت وموثوق للتشغيل المناسب.عن طريق تحويل الجهد الكهربائي إلى مخرجات 12V DC مستقرة ، يضمن المقوم أن تعمل شرائط LED دون انخراط أو ارتفاع درجة الحرارة.هذا التطبيق مهم في أنظمة الإضاءة الموفرة للطاقة ، حيث يساعد المقوم في تحسين أداء وعمر المصابيح.

أنظمة UPS

بالإضافة إلى دورها في تحويل AC إلى DC ، من الأفضل أن تكون مقالات الجسر الموجة الكاملة في الحفاظ على إمدادات الطاقة المستمرة في أنظمة UPS.من خلال تثبيت إخراج التيار المستمر المستخدم لشحن البطارية الاحتياطية ، تساعد هذه المقومات في ضمان أن نظام UPS يمكن أن يتحول بسلاسة إلى طاقة البطارية أثناء انقطاع التيار الكهربائي.هذا التطبيق ممتاز بشكل خاص في البيئات المهمة المهمة ، مثل المستشفيات والمطارات والمؤسسات المالية ، حيث تكون الطاقة غير المنقطعة في الحاجة إلى السلامة والاستمرارية التشغيلية.تساهم موثوقية وكفاءة المقوم في الأداء الكلي والاعتماد على نظام UPS.

خاتمة

يعد مقوم الجسر الكامل جهازًا رئيسيًا في تحويل AC إلى DC بكفاءة كبيرة.إنه يستفيد بالكامل من الطاقة الكهربائية ، مما يؤدي إلى ارتفاع الناتج وفقدان الطاقة أقل.تتضمن الأعمال التفصيلية لهذا الجهاز إدارة تدفق الكهرباء من خلال الثنائيات الخاصة به واستخدام المحولات والمكثفات لضمان أن يكون ناتج الطاقة سلسًا ومستقرًا.هذا مهم ليس فقط للإلكترونيات الصغيرة ولكن أيضًا للتطبيقات الشاقة في الصناعة.على الرغم من أنه قد يكون أكثر تعقيدًا وربما أكثر تكلفة من الإعدادات الأكثر بساطة ، إلا أن فوائدها مثل المزيد من الطاقة واستخدام الطاقة الأفضل تجعلها خيارًا أفضل لتشغيل مجموعة متنوعة من الأنظمة الإلكترونية.
