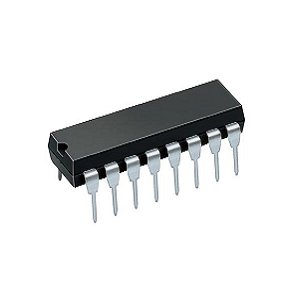

استكشاف عداد CD4510 لأعلى/لأسفل مع إمكانية الإعداد المسبق

يتدفق هذا الدليل إلى عداد CD4510 ، وهو عداد عشري ثنائي متعدد الاستخدامات (BCD) ، المصمم للاعتماد لأعلى/لأسفل في حدود 0 إلى 9. باستخدام تنسيق BCD ، يحول CD4510 بكفاءة القيم العشرية إلى تمثيل ثنائي.من خلال الرؤى العملية وتفسيرات التكوين التفصيلية ، تهدف هذه المقالة إلى تعزيز فهمك وتطبيق CD4510 في مختلف الإعدادات التكنولوجية.

كتالوج

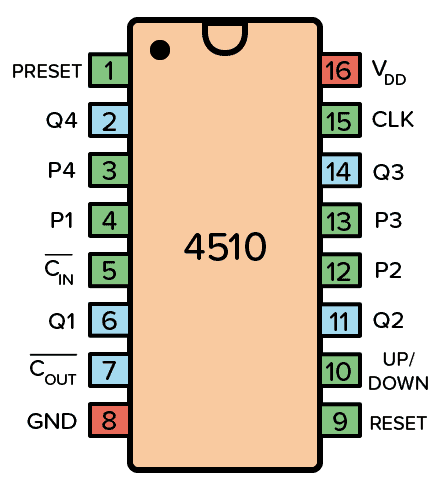

PIN تكوين CD4510 IC

اسم الدبوس	رقم الدبوس	يكتب	وصف
VDD	16	قوة	جهد العرض (+3 إلى +15V)
GND	8	قوة	الأرض (0V)
مسبقًا	1	مدخل	يضع العداد على كل ما هو على P1-P4
تحمل	5	مدخل	احمل من أي مرحلة سابقة ، وإلا فصاعدًا
تنفيذ	7	الإخراج	ينخفض ​​عند الوصول إلى أدنى قيمة أو أعلى قيمة
إعادة ضبط	9	مدخل	يحدد الإخراج إلى 0000
صعودا/لأسفل	10	مدخل	ضبط مرتفع لاعتماد (أو منخفضة العد التنازلي)
ساعة	15	مدخل	يزيد/ينخفض ​​العداد عند الانخفاض إلى ارتفاع
Q1 إلى Q4	6،11،14،2	الإخراج	قيمة العداد
P1 إلى P4	4،12،13،3	مدخل	قيمة الإعداد المسبق للعداد

نظرة عامة على عداد BCD لأعلى/لأسفل

عداد BCD لأعلى/لأسفل ، مثل CD4510، يجسد المرونة والقدرات الواسعة في أنظمة العد الرقمية.من خلال معالجة كل من التحولات العددية لأعلى ولأسفل عبر إشارات الإدخال المنفصلة ، فإنه يدعم التنقل ثنائي الاتجاه.كل نبض على مدار الساعة يدفع بلطف العدد لأعلى عندما يكون المدخلات لأعلى/لأسفل مرتفعًا وهبوطًا عندما يكون منخفضًا.تثبت هذه الميزة ثنائية الاتجاه لا تقدر بثمن في السيناريوهات التي تتطلب التحكم الدقيق ، مثل الأتمتة الصناعية ، حيث يصبح تتبع الدورة الدقيق جانبًا لا يتجزأ من إدارة العمليات.

على الرغم من أنه مصمم لتكتسب ما يصل إلى 15 ، إلا أن الهيكل المتأصل للتصميم العشري العشري (BCD) الثنائي يحد من ذلك بحد أقصى 9 ، إلا أن التسوية التي غالباً ما تصادف في تصميمات النظام الرقمي.معالجة الحاجة إلى العد الموسع ، وخاصة في التطبيقات مثل الموقتات الرقمية أو الساعات ، يستخدم تسلسل عدادات إضافية من خلال دبابيس حمل.يسمح هذا النهج المعياري بملحقات سلسة ، مما يتيح قياس الوقت الدقيق على مدار الفترات الممتدة دون التضحية بالموثوقية.

وظيفة واستخدام CD4510

استراتيجيات الاتصال لمصدر الطاقة

أثناء تكامل CD4510 ، توصيلات آمنة عن طريق ربط VDD بمصدر الطاقة الموجب و GND بالمحطة السلبية.تعمل هذه الرقائق الدقيقة عبر طيف الطاقة من 3V إلى 15 فولت ، حيث تمتد بعض المتغيرات إلى 20 فولت.التدقيق في أوراق البيانات هو ممارسة معتادة لاستيعاب الفروق الدقيقة في الطاقة وتجنب اضطرابات الدائرة.تعكس هذه الشيكات التوازن الدقيق بين المعرفة والبصيرة اللازمة لضمان الاعتماد على النظام.

فك رموز المخرجات والولايات

يمكن قراءة الحالة الحالية للعداد من خلال المخرجات من Q1 إلى Q4 ، مع Q4 كونها البت الأكثر أهمية (MSB).هذا الترتيب يبسط عملية فك تشفير قيمة العداد.في تصميم الدائرة ، تعمل مراقبة هذه المخرجات بشكل روتيني كأداة تشخيصية ، مما يوفر نظرة فورية على الأداء الكهربائي والأعمال الداخلية للإعدادات المتكاملة.

مسبقا وإعادة ضبط آليات

بدء العداد عن طريق تعيين القيم المطلوبة عبر p1 إلى p4 ، بالتزامن مع تنشيط دبوس مسبق.هذه القدرة على وضع شروط أولية محددة مفيدة في السيناريوهات التي تتطلب تزامن من GOT-GO.وفي الوقت نفسه ، تسمح قدرة إعادة ضبط إعادة تهيئة العداد دون عناء ، وهي ممارسة مضمنة على نطاق واسع أثناء مراحل الاختبار وتصحيح الأخطاء لإعادة ضبط العداد بشكل موثوق إلى حالة قاعدة.

السيطرة على عد الاتجاه والتقدم

يتأثر سلوك العد بدبوس الساعة ، مع تعديلات الاتجاه التي تحكمها حالة الدبوس لأعلى/لأسفل.يتم استخدام هذا التنوع في تعديل الاتجاه في التطبيقات التي تتطلب عدًا ثنائي الاتجاه.

دمج عدادات متعددة

في الترتيبات التي تنطوي على استخدام عدادات متعددة ، قم بمحاذاة الحمل في المحطة مع الجهاز السابق تنفيذ لصياغة العد المستمر السلس.هذا التكوين المتتالي رائع لتوسيع قدرات العد.إن إدارة محاذاة الإشارات هذه ليست مجرد مهمة فنية ، بل إنها تجسد الإبداع الاستراتيجي ، مما يشكل أنظمة حساب رقمية قوية ومتوسعة.

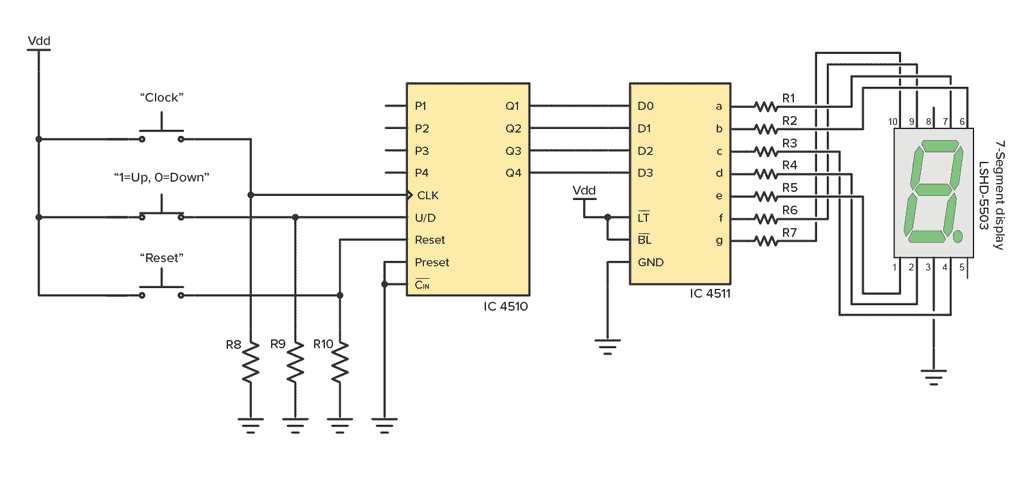

دائرة التطبيق CD4510

تعد لوحة النتائج الرقمية طريقة رائعة لمعرفة كيفية عمل رقائق المنطق معًا لأداء مهام محددة مثل تعقب الدرجات.يستخدم هذا المشروع CD4510 ، عداد ثنائي لأعلى/لأسفل ، لحساب النتيجة ، و CD4511، وحدة فك ترميز قطاع من BCD-TO-7 ، لعرض النتيجة على مؤشر LED المكون من 7 أجزاء.تعمل الدائرة على مصدر طاقة 9V وتتضمن ثلاثة أجهزة دفع للدفع ، واحدة لزيادة النتيجة ، واحدة لتقليلها ، وواحد لإعادة ضبطه إلى الصفر.تضمن المقاومات مستويات التيار المناسبة ، وشاشة 7 قطاع مثل LSHD-5503 تمثل النتيجة بصريًا.

إحدى المشكلات الشائعة في مثل هذه الدوائر هي زر التنسيق ، حيث يمكن للضغط على زر واحد إرسال إشارات متعددة بسبب كذاب الاتصال الداخلي.هذا يمكن أن يتسبب في تغيير النتيجة عن غير قصد.يمكن إصلاح المشكلة باستخدام المقاومات والمكثفات لتنعيم الإشارة أو عن طريق برمجة متحكم لتجاهل الإشارات المتكررة لفترة وجيزة.في هذا الإعداد البسيط ، يوصى باستخدام طريقة debusting المستندة إلى الأجهزة.من خلال الجمع بين CD4510 و CD4511 مع تصميم وظيفي واضح ، يوفر هذا المشروع طريقة مباشرة لاستكشاف الإلكترونيات الرقمية مع إنشاء لوحة نتائج عملية.

بدائل ومكافئات CD4510

ما يعادل

• NTE4510

• MC14510

• HCF4510

• TC4510

• HEF4510

• CD4510BE

بدائل

• 4516: على غرار 4510 ، ولكن يمكن أن يصل إلى 15 بدلاً من 9 فقط.

• 4029: هذا هو عداد قابل للاستعداد 4 بت يمكن تعديله لاعتماد لأعلى أو لأسفل.

ورقة البيانات

أوراق بيانات CD4510BE:
