إجراءات خدمة المقاطعة (ISRS) في الأنظمة المدمجة: المفاهيم والأهمية والتصميم

في الأنظمة المدمجة والحوسبة ، تلعب إجراءات خدمة المقاطعة (ISRS) دورًا في ضمان التعامل مع المهام الحرجة على الفور ، دون إبطاء الأداء العام للنظام.ISRS هي مفتاح إدارة مقاطعات الأجهزة ، والإشارات التي تتطلب الاهتمام الفوري للمعالج وتسمح للأنظمة بالحفاظ على الاستجابة حتى في البيئات الصعبة.ستستكشف هذه المقالة ما هي ISRS ، وكيف تعمل ، وأفضل الممارسات لتصميم ISRs الفعالة لزيادة أداء النظام.

كتالوج

ما هو روتين خدمة المقاطعة (ISR)؟

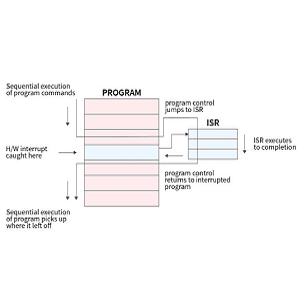

روتين خدمة المقاطعة (ISR) هو وظيفة خاصة أو روتين فرعي مصمم للتعامل مع مقاطعات الأجهزة.تحدث المقاطعات عندما يتطلب حدث خارجي اهتمامًا فوريًا من وحدة المعالجة المركزية ، مما تسبب في إيقاف مهامها الحالية مؤقتًا والقفز إلى ISR لإدارة الحدث الجديد.على سبيل المثال ، يمكن تشغيل المقاطعات عن طريق الفائض الموقت ، وتغييرات إدخال المستشعر ، وإدخال المستخدم من الأجهزة الطرفية (على سبيل المثال ، الضغط على الزر).بمجرد معالجة المقاطعة من قبل ISR ، تستأنف وحدة المعالجة المركزية مهمتها الأصلية من حيث توقفت.يعد هذا الانتقال السلس جيدًا لأنظمة الوقت ، مما يضمن إعطاء الأولوية للأحداث الحرجة مع تقليل التأخير في سير العمل الكلي للنظام.

دور سجل ISR في معالجة المقاطعة

أحد المكونات المهمة في إدارة المقاطعة هو سجل ISR ، والذي يتتبع مستويات المقاطعة التي تتم معالجتها حاليًا وتلك التي تم تخصيصها مؤقتًا بسبب الأحداث ذات الأولوية العالية.إليك كيفية عمل العملية بالتفصيل:

أدت المقاطعة إلى: تتلقى وحدة المعالجة المركزية ، أثناء تنفيذ مهمة ما ، إشارة مقاطعة من جهاز الأجهزة (على سبيل المثال ، تدفق مؤقت أو تغيير مستشعر).

حفظ السياق:لضمان سلامة النظام ، تقوم وحدة المعالجة المركزية بحفظ سياقها الحالي عن طريق تخزين قيم السجلات الرئيسية.يتيح هذا لوحدة المعالجة المركزية استئناف مهمتها السابقة بمجرد اكتمال ISR ، دون فقدان البيانات.

تنفيذ ISR: تقفز وحدة المعالجة المركزية إلى روتين خدمة المقاطعة ، وهي روتين فرعي مخصص يدير الحدث.يعالج ISR مهام مثل قراءة بيانات مستشعر القراءة ، أو معالجة إدخال المستخدم ، أو تسهيل التواصل مع جهاز محيطي.

جدولة المهام: بمجرد انتهاء ISR ، يحدد جدولة مهمة النظام المهمة التي سيتم تنفيذها بعد ذلك.في بيئة kernel الوقائية ، سيتم تنفيذ المهمة الأكثر الأولوية جاهزة للتشغيل على الفور.

لماذا ISRS مهمة؟

تعد إجراءات خدمة المقاطعة (ISRs) آلية مهمة في الأنظمة المدمجة التي تسمح لوحدة المعالجة المركزية بالاستجابة بسرعة للأحداث غير المتزامنة ، وهي أحداث تحدث خارج التدفق العادي للبرنامج.بدون ISRS ، يتعين على النظام الاعتماد على الاقتراع المستمر للتحقق من هذه الأحداث ، وهي عملية غير فعالة وعرضة للتأخير.من خلال تمكين الاستجابات الفورية للإشارات الهامة ، تعمل ISRs على تحسين أداء وموثوقية الأنظمة المدمجة ، وخاصة في التطبيقات الحساسة للوقت.على سبيل المثال ، في أنظمة السيارات ، تلعب المقاطعات دورًا في ميزات السلامة مثل نشر الوسادة الهوائية وأنظمة الفرامل المضادة للانغلاق (ABS) ، حيث يمكن أن يؤدي أي تأخير في معالجة المقاطعات إلى نتائج تهدد الحياة.في الأتمتة الصناعية ، تضمن المقاطعات أن الآلات يمكنها الاستجابة على الفور للتغيرات في أجهزة الاستشعار أو المدخلات ، أو منع الحوادث أو تلف المعدات المكلفة.وبالمثل ، في الأجهزة الطبية مثل أجهزة التنفس الصناعية أو شاشات القلب ، يمكن أن يكون معالجة المقاطعة في الوقت المناسب هو الفرق بين الحياة والموت ، مما يضمن أن النظم الحرجة تعمل دون تأخير.

تصميم ISRs فعالة

لزيادة أداء النظام واستجابة ما ، يجب تصميم ISRs بعناية.يعد تطبيق روتين خدمة المقاطعة الفعال (ISR) أمرًا رائعًا لضمان سلوك النظام الموثوق والسريع والفعال المدمج.فيما يلي بعض أفضل الممارسات التي يجب متابعتها عند تنفيذ ISRS في الأنظمة المدمجة لتحقيق الأداء الأمثل.

تبقي ISRS قصيرة وسريعة

القاعدة الأكثر أهمية لكتابة ISRS هي الحفاظ عليها قصيرة وسريعة قدر الإمكان.أثناء تنفيذ ISR ، لا يمكن لوحدة المعالجة المركزية معالجة المهام الأخرى ، لذلك يمكن أن تسبب الروتينات الطويلة أو المعقدة تأخيرًا في تشغيل النظام.لتحقيق ذلك ، تجنب إجراء حسابات طويلة أو استدعاء وظائف تستغرق وقتًا طويلاً داخل ISR.بدلاً من ذلك ، ركز على التعامل مع المقاطعة بسرعة وتفريغ المهام غير الحرجة لعملية خلفية أو حلقة البرنامج الرئيسية.هذا يضمن أن ISR لا يزال فعالا ويستجيب للأحداث.

تقليل تردد المقاطعة

يمكن لعدد مفرط من المقاطعات التغلب على وحدة المعالجة المركزية ، مما يؤدي إلى عاصفة مقاطعة ، حيث يقضي النظام المزيد من المقاطعات في التعامل مع مهام البرنامج الأولية.هذا يحط من أداء النظام العام.للحد من تواتر المقاطعة ، قم بتنفيذ الأجهزة لمفاتيح ميكانيكية لمنع المشغلات الخاطئة الناجمة عن الضوضاء أو الإشارات المرتدة.بالإضافة إلى ذلك ، قم بضبط فترات التوقيت لضمان عدم توليد أجهزة ضبط الوقت الدورية التي يمكن أن تولد مقاطعة مفرطة يمكن أن تعيق تشغيل النظام.

إعطاء الأولوية للمقاطعات

في الأنظمة المدمجة ذات المقاطعات المتعددة ، هناك حاجة لتعيين مستويات ذات الأولوية المناسبة لضمان معالجة الأحداث الأكثر أهمية أولاً.تتميز معظم أجهزة التحكم الدقيقة الحديثة بوحدة تحكم متداخلة في المتجه (NVIC) ، والتي تسمح بتعيين مستويات الأولوية للمقاطعات المختلفة.من خلال تحديد أولويات المقاطعات ، يمكنك منع المهام ذات الأولوية المنخفضة من تأخير وظائف الحساسة للوقت أو المهمة.يضمن هذا النهج دائمًا معالجة المقاطعات ذات الأولوية العالية على الفور.

حماية الموارد المشتركة

عندما يشارك ISR والبرنامج الرئيسي موارد مثل المتغيرات أو سجلات الأجهزة أو المخازن المؤقتة للذاكرة ، هناك خطر من ظروف السباق أو فساد البيانات إذا لم يتم إدارة الوصول بشكل صحيح.هذا يمكن أن يؤدي إلى سلوك غير متوقع أو تعطل النظام.لمنع النزاعات ، استخدم آليات التزامن مثل الأقسام أو الرسائل لإدارة الوصول إلى الموارد المشتركة.بدلاً من ذلك ، تعطيل المقاطعات مؤقتًا عند الوصول إلى الموارد المشتركة لضمان عدم توقف البرنامج الرئيسي أثناء العملية.

ISR في نظام الوسادة الهوائية للسيارات

دعنا ننظر في مثال عملي على روتين خدمة المقاطعة (ISR) في نظام الوسادة الهوائية للسيارات.عند حدوث حادث سيارة ، تكتشف أجهزة الاستشعار التباطؤ المفاجئ وتؤدي على الفور إلى مقاطعة إلى وحدة التحكم في الوسادة الهوائية (ACU).يؤدي ISR لهذه المقاطعة عدة مهام: إنه يقرأ بيانات المستشعر لتأكيد حدث التعطل ، ويحسب التوقيت المناسب لنشر الوسادة الهوائية ، ويؤدي إلى آلية نشر الوسادة الهوائية.يجب إكمال هذه العملية برمتها داخل المللي ثانية لضمان نشر الوسادة الهوائية في الوقت المناسب لحماية ركاب السيارة.إذا تم تصميم ISR بشكل سيئ أو استغرق وقتًا طويلاً للتنفيذ ، فقد يتم نشر الوسادة الهوائية بعد فوات الأوان ، مما يؤدي إلى عواقب وخيمة.لذلك ، فإن كفاءة وسرعة ISR رائعة في ضمان سلامة وفعالية نظام الوسادة الهوائية.

تقنيات إدارة المقاطعة المتقدمة

في الأنظمة الأكثر تعقيدًا ، يصبح تحسين أداء وكفاءة إجراءات خدمة المقاطعة (ISRS) أمرًا مهمًا ، خاصة في التطبيقات الزمنية.لتحقيق ذلك ، يمكنك تنفيذ مجموعة متنوعة من تقنيات إدارة المقاطعة المتقدمة التي تقلل من الكمون ، وتحديد أولويات المهام بشكل أكثر فعالية ، وتقليل التأثير الكلي على أداء النظام.فيما يلي ثلاث تقنيات رئيسية شائعة الاستخدام في الأنظمة المتقدمة لتحسين معالجة المقاطعة.

المقاطعات المتداخلة

تتيح المقاطعات المتداخلة المقاطعات ذات الأولوية العالية لاستبق تنفيذ ISRs ذات الأولوية المنخفضة ، مما يضمن التعامل مع الأحداث دون تأخير.في نظام المقاطعة الأساسي ، بمجرد تشغيل ISR ، يتم تعطيل جميع المقاطعات الأخرى حتى يكتمل ISR الحالي.يمكن أن يؤدي هذا النهج إلى التأخير في الاستجابة للأحداث ذات الأولوية العليا إذا كان ISR ذي الأولوية أقل قيد التقدم بالفعل.من خلال تمكين المقاطعات المتداخلة ، يمكن للنظام إيقاف ISR ذي الأولوية المنخفضة ، والتعامل مع المقاطعة الأكثر إلحاحًا ، ثم استئناف ISR الأولي بمجرد اكتمال مهمة الأولوية العليا.تعمل هذه التقنية على تحسين استجابة النظام ، خاصة في السيناريوهات التي تحدث فيها الأحداث الحساسة للوقت بشكل غير متوقع ويجب إعطائها الأولوية.على سبيل المثال ، في نظام السيارات ، يجب إعطاء الأولوية لمستشعر يكتشف التباطؤ المفاجئ أثناء التصادم على المقاطعات الأقل أهمية ، مثل تشخيصات المحرك.ومع ذلك ، يتطلب تنفيذ المقاطعات المتداخلة تصميمًا دقيقًا لتجنب مشكلات مثل انعكاس الأولوية ، حيث تمنع المهام ذات الأولوية ذات الأولوية المهام ذات الأولوية العليا بسبب التعامل غير السليم.

مقاطعة الجداول ناقلات

توفر جداول ناقلات المقاطعة طريقة منظمة لإدارة أنواع متعددة من المقاطعات باستخدام جدول لتحديد موقع ISR المناسب لكل حدث محدد.في الأنظمة البسيطة ، قد يتعين على المعالج البحث من خلال قائمة المقاطعات المحتملة لتحديد أي ISR الذي سيتم تنفيذه ، والذي يمكن أن يقدم تأخيرات غير ضرورية.يزيل جدول متجه المقاطعة هذا عدم الكفاءة عن طريق تعيين كل نوع المقاطعة مباشرة إلى ISR المقابل من خلال جدول محدد مسبقًا مخزّن في الذاكرة.عند حدوث مقاطعة ، يمكن للنظام أن يشير على الفور إلى الجدول للقفز إلى ISR المناسب ، مما يقلل من الكمون وتحسين الأداء الكلي.هذه التقنية مفيدة في الأنظمة التي تحتوي على العديد من الأجهزة الطرفية ، حيث تحتاج المقاطعات المتعددة من مصادر مختلفة إلى التعامل معها بسرعة وكفاءة.على سبيل المثال ، في متحكم يدير نظام الوسادة الهوائية للسيارات ، قد تكون هناك مقاطعات لأجهزة استشعار التعطل ، وأجهزة استشعار حزام الأمان ، والتنبيهات التشخيصية.يضمن جدول متجه المقاطعة أن يتم توجيه كل من هذه المقاطعات إلى ISR الصحيح دون تأخير المعالجة غير الضروري.

معالجة المقاطعة المؤجلة

يتضمن معالجة المقاطعة المؤجلة تقسيم عملية معالجة المقاطعة إلى جزأين: قسم زمني حرجة يتم تشغيله داخل ISR وقسم غير حرمني يمكن تأجيله إلى عملية خلفية.هذه التقنية ذات قيمة في الأنظمة التي يجب أن تنفذها ISRs في أسرع وقت ممكن لتجنب منع المقاطعات الأخرى.لا يقوم ISR إلا بالمهام الأكثر إلحاحًا مثل قراءة بيانات مستشعر القراءة أو الاعتراف بإشارة المقاطعة قبل الخروج.يتم تأجيل المهام غير الحرجة ، مثل تسجيل بيانات أو إجراء حسابات مفصلة ، إلى عملية خلفية منفصلة يتم تشغيلها عندما يكون النظام خاملاً أو أقل انشغالًا.يقلل هذا النهج من الوقت الذي يقضيه داخل ISR ، ويقلل من زمن انتقال المقاطعة بشكل عام ، ويضمن أن يظل النظام مستجيبًا للمقاطعات الجديدة.في نظام الوسادة الهوائية للسيارات ، على سبيل المثال ، قد يتعامل ISR مع اكتشاف الاصطدام ويؤدي إلى نشر وسادة هوائية على الفور ، في حين يتم تأجيل تسجيل تفاصيل الحدث أو تشخيص النظام إلى مهمة خلفية ذات أولوية منخفضة.ومع ذلك ، فإن معالجة المقاطعة المؤجلة تتطلب جدولة مهام دقيقة لضمان اكتمال المهام المؤجلة في الوقت المناسب ولا تتراكم ، مما قد يتسبب في تأخير النظام.
