مقدمة لأنظمة التحكم: العمل والأنواع والتطبيقات

يمكنك استخدام أنظمة التحكم عندما تحافظ الآلة على قيمة ثابتة تلقائيًا، مثل درجة الحرارة أو السرعة أو المستوى.تشرح هذه المقالة ما هو نظام التحكم، وكيف تعمل أجزائه معًا، وكيف تحافظ التغذية الراجعة على صحة المخرجات.سترى أيضًا الأنواع الرئيسية للأنظمة وكيفية عملها أثناء التشغيل.يتم تضمين الاستخدامات الشائعة والفوائد والحدود.

كتالوج

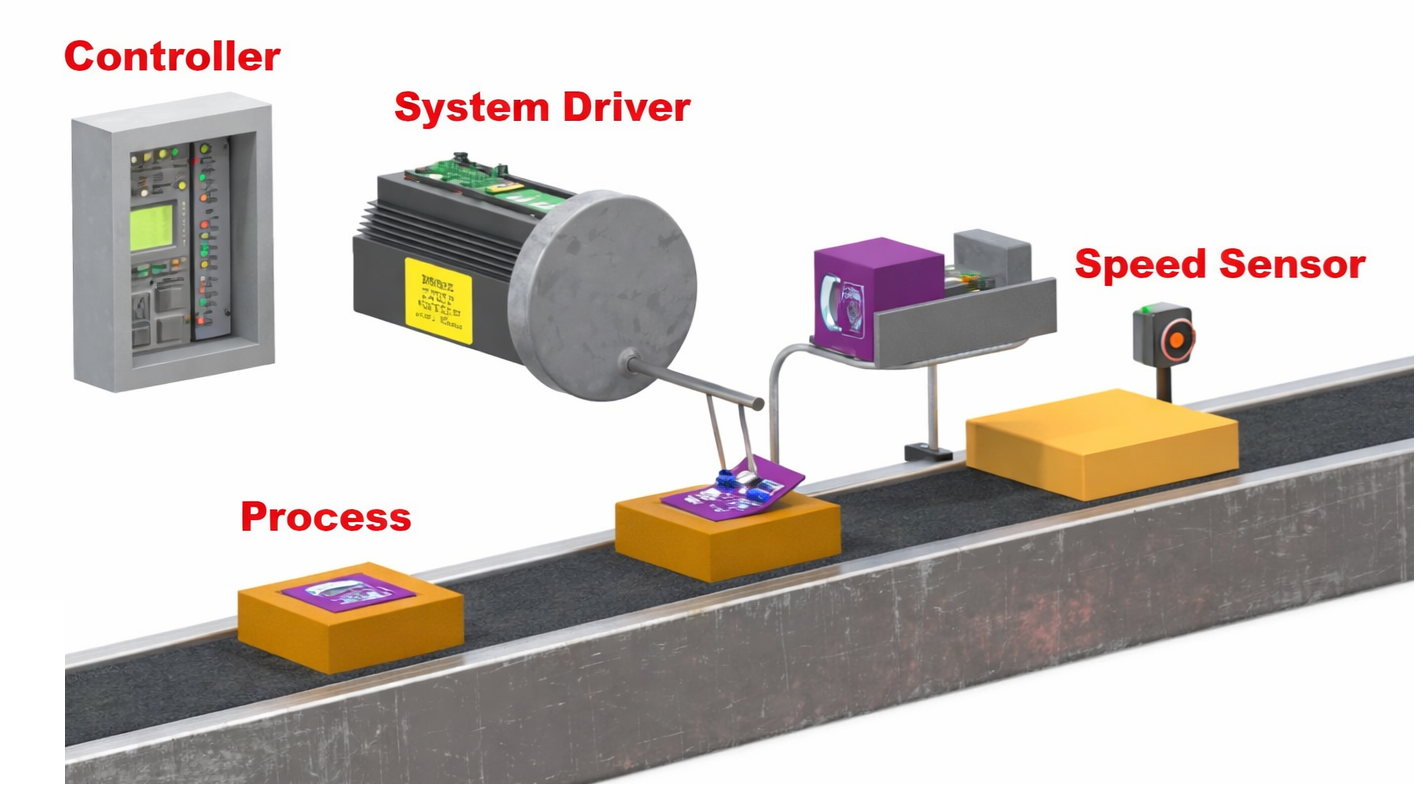

الشكل 1. مثال على نظام التحكم

ما هو نظام التحكم؟

نظام التحكم هو نظام يحافظ على القيمة المقاسة قريبة من القيمة المستهدفة المطلوبة.والغرض منه هو ضبط العملية تلقائيًا بحيث يظل الإخراج صحيحًا حتى عند تغير الظروف.على سبيل المثال، يحافظ منظم حرارة الغرفة على درجة الحرارة بالقرب من المستوى المحدد، كما يحافظ نظام التحكم في سرعة السيارة على سرعة السيارة المحددة.كما تحافظ وحدة التحكم في مستوى خزان المياه على ارتفاع الماء عند العلامة المختارة.بعبارات بسيطة، يقوم نظام التحكم بفحص وتصحيح المتغير بشكل مستمر ليتناسب مع القيمة المطلوبة.

العناصر الأساسية لنظام التحكم

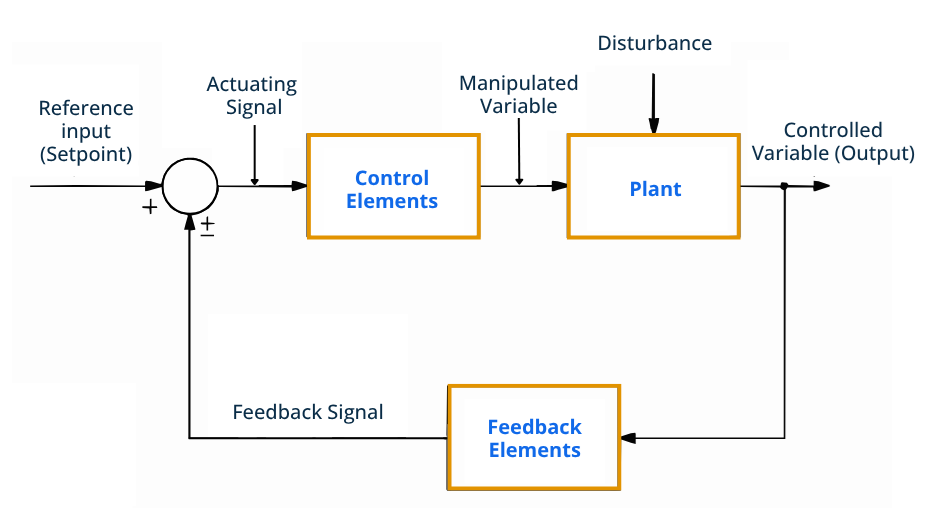

الشكل 2. مخطط كتلة نظام التحكم

يتكون نظام التحكم من عدة أجزاء قياسية، كل منها يؤدي مهمة محددة.

• الإدخال المرجعي (نقطة الضبط)

هذه هي القيمة المطلوبة التي يحاول النظام الحفاظ عليها.وهو يمثل الشرط المستهدف المحدد.يقوم النظام دائمًا بمقارنة القيمة الفعلية بهذا المرجع.

• إشارة التشغيل

هذه هي الإشارة التي يتم إنتاجها بعد مقارنة القيم المطلوبة والفعلية.إنه يمثل مقدار التعديل المطلوب.تقوم الإشارة بإعداد النظام للتصحيح.

• عناصر التحكم

هذه الأجزاء تتعامل مع عملية صنع القرار.يحددون الإجراء التصحيحي بناءً على الإشارة المستلمة.يؤدي إخراج هذه المرحلة إلى إعداد العملية للتعديل.

• المتغير المتلاعب

هذه هي الكمية القابلة للتعديل المرسلة نحو العملية.يؤثر تغيير هذه القيمة على الناتج النهائي.إنه المتغير الذي يمكن للنظام أن يتغير بشكل مباشر.

• نبات

المصنع هو العملية التي يتم التحكم فيها.وتنتج قيمة الإخراج النهائية.ويهدف النظام إلى الحفاظ على هذا الناتج عند المستوى المطلوب.

• اضطراب

هذا تغيير غير مرغوب فيه يؤثر على العملية.يمكنه دفع الإخراج بعيدًا عن القيمة المطلوبة.وعلى النظام أن يعوض ذلك.

• المتغير المتحكم فيه (الإخراج)

هذه هي النتيجة الفعلية المقاسة لهذه العملية.ويبين الوضع الحالي للنظام.الهدف هو إبقائها مساوية للمدخل المرجعي.

• عناصر التغذية الراجعة

تقوم هذه بقياس المخرجات وإرسال المعلومات مرة أخرى للتحقق منها.أنها توفر النظام مع الحالة الحالية.هذا يسمح بتحديد التصحيح.

• إشارة ردود الفعل

هذه هي المعلومات التي تم إرجاعها حول قيمة الإخراج.إنه يمثل حالة العملية.يستخدمه النظام للمقارنة.

مبدأ العمل لنظام التحكم

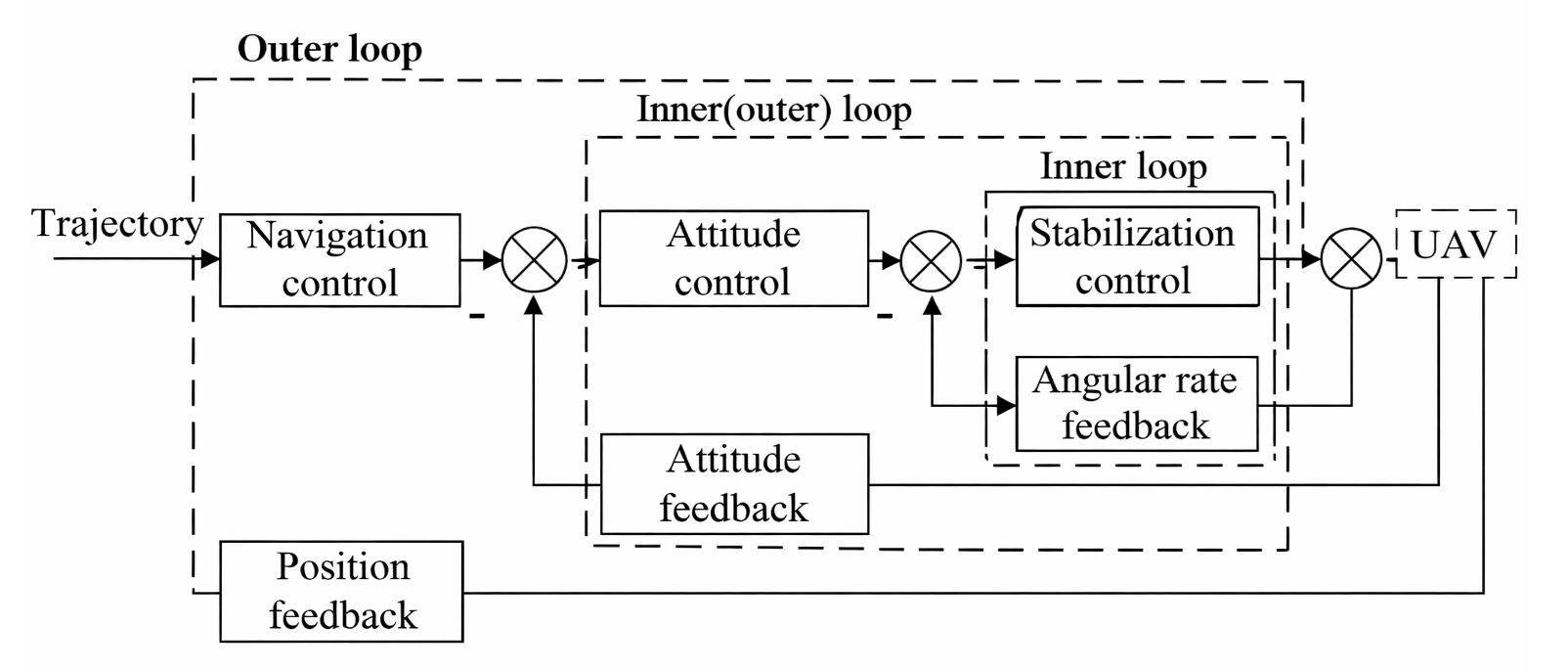

الشكل 3. مبدأ العمل لنظام التحكم

يبدأ مبدأ عمل نظام التحكم بإعطاء قيمة الإدخال المطلوبة للنظام.ثم يقوم النظام بمقارنة هذه القيمة مع قيمة الإخراج الفعلية.الفرق بينهما يسمى إشارة الخطأ.في حالة وجود الخطأ، يقوم النظام بإنشاء إشارة تصحيح.يقوم هذا التصحيح بضبط العملية لتقليل الخطأ.يتغير الإخراج ويتم فحصه مرة أخرى بشكل مستمر.تتكرر الدورة حتى يتطابق الإخراج بشكل وثيق مع القيمة المطلوبة.

خصائص أنظمة التحكم

يتم تقييم أنظمة التحكم بناءً على مدى أدائها أثناء التشغيل.تصف هذه الخصائص جودة وموثوقية استجابة النظام.

الخصائص	الوصف
الاستقرار	الإخراج يفعل لا تتباعد؛يعود إلى قيمته الثابتة بعد الاضطراب
الدقة	الخطأ النهائي ≥ ±2-5% من القيمة المحددة
الدقة	الإخراج الاختلاف ± ± 1% تحت نفس المدخلات
وقت الاستجابة	الأولي يحدث التفاعل خلال زمن التأخير المقاس (td)
وقت الصعود	الوقت من 10% إلى 90% من القيمة النهائية
وقت التسوية	يدخل و يبقى ضمن نطاق ±2%
تجاوز	الذروة تتجاوز القيمة النهائية بنسبة ٪ المبلغ
الحالة المستقرة خطأ	ثابت تعويض المتبقية بعد الاستقرار
الحساسية	Δالإخراج / Δنسبة تغيير المعلمة
المتانة	يحافظ العملية على الرغم من تغيير الاضطراب
عرض النطاق الترددي	تعمل يصل بشكل فعال إلى تردد قطع يصل إلى −3 ديسيبل
التكرار	نفس المدخلات تنتج نفس الناتج ضمن التسامح
الموثوقية	تعمل دون فشل في وقت التشغيل المقدر (MTBF)
التخميد	التذبذب الاضمحلال يحدده نسبة التخميد ζ
سرعة الاستجابة	إجمالي الوقت ل الوصول إلى حالة مستقرة

أنواع أنظمة التحكم

يتم تصنيف أنظمة التحكم بناءً على كيفية تعاملها مع المعلومات والإشارات وسلوك الاستجابة.ويتم تجميعها وفقًا لاستخدام ردود الفعل وشكل الإشارة والسلوك الرياضي.

نظام التحكم ذو الحلقة المفتوحة

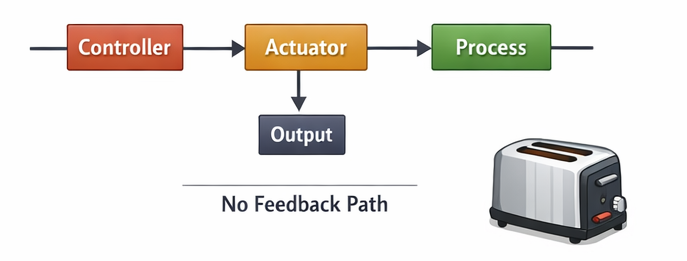

الشكل 4. مخطط نظام التحكم في الحلقة المفتوحة

نظام التحكم ذو الحلقة المفتوحة هو نظام لا يؤثر فيه الإخراج على إجراء التحكم.يرسل النظام أمرًا ويفترض أن النتيجة صحيحة دون التحقق منها.نظرًا لعدم وجود مسار للملاحظات، لا يمكنه تصحيح الأخطاء أو الاضطرابات تلقائيًا.يعتمد الأداء بشكل أساسي على المعايرة وظروف التشغيل المناسبة.هذه الأنظمة بسيطة ومنخفضة التكلفة وسهلة التصميم.ومع ذلك، يمكن أن تؤثر التغييرات في التحميل أو البيئة على النتيجة النهائية.تشمل الأمثلة الشائعة مؤقت محمصة الخبز الكهربائية، والتحكم في مؤقت الغسالة، ومؤقت الري الثابت.

نظام التحكم في الحلقة المغلقة

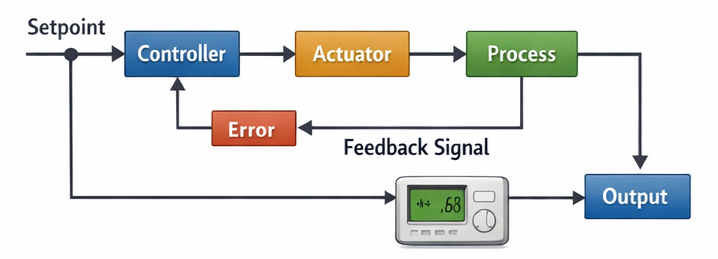

الشكل 5. مخطط نظام التحكم في الحلقة المغلقة

نظام التحكم ذو الحلقة المغلقة هو نظام يستخدم التغذية الراجعة لضبط مخرجاته تلقائيًا.يقوم النظام بقياس النتيجة ومقارنتها بالقيمة المطلوبة.وفي حالة ظهور اختلاف، يتم إجراء تصحيح لتقليل الخطأ.يتيح هذا التعديل المستمر التشغيل الدقيق والمستقر حتى عندما تختلف الظروف.توفر أنظمة الحلقة المغلقة دقة وموثوقية أفضل من أنظمة الحلقة المفتوحة.يتم استخدامها على نطاق واسع في تطبيقات التحكم الآلي الحديثة.تشمل الأمثلة النموذجية التحكم في درجة حرارة مكيف الهواء، والتحكم في سرعة السيارة، ومنظمات الجهد الأوتوماتيكية.

نظام التحكم المستمر في الوقت

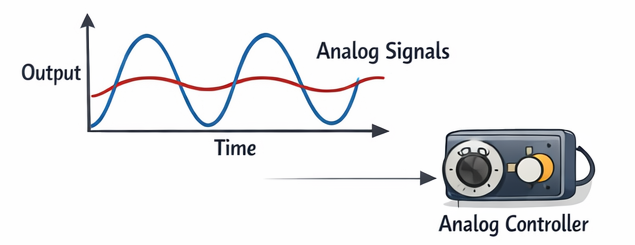

الشكل 6. إشارة التحكم في الوقت المستمر (التناظري).

يعالج نظام التحكم المستمر في الوقت الإشارات التي تتغير بسلاسة مع مرور الوقت.الإدخال والإخراج موجود في كل لحظة دون انقطاع.تعمل هذه الأنظمة عادة مع الإشارات الكهربائية أو الميكانيكية التناظرية.ولأن الإشارات مستمرة، فإن الاستجابة تكون سلسة وطبيعية أيضًا.توجد أنظمة الوقت المستمر بشكل شائع في وحدات التحكم التناظرية التقليدية.إنها مناسبة للعمليات الفيزيائية التي تتطلب رد فعل فوري.تشمل الأمثلة منظمات السرعة التناظرية، والتحكم في مستوى صوت مضخم الصوت، والتحكم في موضع الصمام الهيدروليكي.

نظام التحكم في الوقت المنفصل

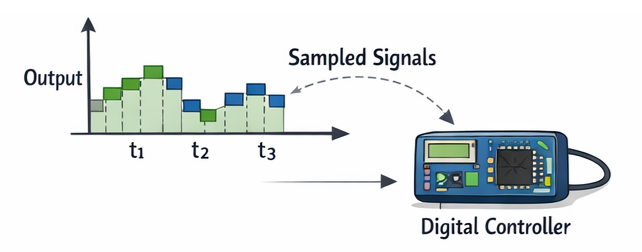

الشكل 7. إشارة التحكم في الوقت المنفصل (الرقمي).

يعمل نظام التحكم في الوقت المنفصل باستخدام إشارات البيانات المأخوذة من عينات.يقوم النظام بفحص القيم وتحديثها فقط على فترات زمنية محددة.تتم معالجة هذه الإشارات عادةً بواسطة وحدات التحكم الرقمية أو المعالجات الدقيقة.يتغير الإخراج خطوة بخطوة وليس بشكل مستمر.تسمح هذه الأنظمة بالتشغيل القابل للبرمجة والتعديل المرن.يتم استخدامها على نطاق واسع في التحكم الإلكتروني الحديث والكمبيوتر.تشمل الأمثلة التحكم في درجة الحرارة المعتمد على وحدة التحكم الدقيقة، والتحكم الرقمي في سرعة المحرك، وأجهزة تنظيم الحرارة المنزلية الذكية.

نظام التحكم الخطي

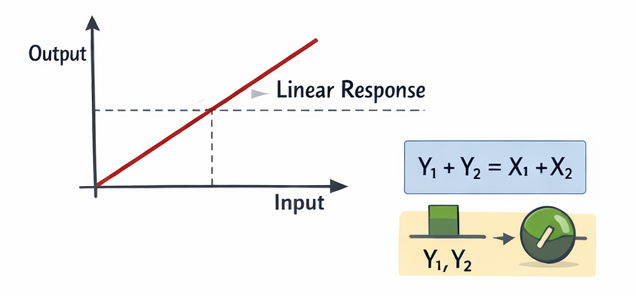

الشكل 8. العلاقة بين مدخلات ومخرجات النظام الخطي

يتبع نظام التحكم الخطي علاقة تناسبية بين المدخلات والمخرجات.إذا تضاعف المدخلات، فإن الخرج يتضاعف أيضًا تحت نفس الظروف.تلبي هذه الأنظمة مبدأ التراكب حيث تنتج المدخلات المجمعة مخرجات مجمعة.يسمح السلوك الخطي بتحليل رياضي سهل ويمكن التنبؤ به.تفترض معظم تصميمات التحكم النظرية عملية خطية من أجل البساطة.تساعد النماذج الخطية في تصميم أنظمة مستقرة ودقيقة.تشمل الأمثلة مكبرات الصوت الإلكترونية ذات الإشارة الصغيرة ومناطق التحكم في المحركات ذات الحمل المنخفض.

نظام التحكم غير الخطي

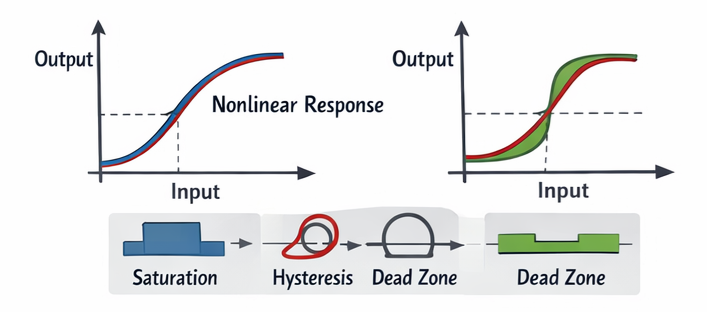

الشكل 9. خصائص استجابة النظام غير الخطية

يحتوي نظام التحكم غير الخطي على مخرجات لا تتناسب مع المدخلات.تتغير الاستجابة حسب نطاق التشغيل أو الظروف.قد تؤدي التغييرات الصغيرة في المدخلات إلى اختلافات كبيرة في المخرجات أو قد لا يحدث أي تغيير على الإطلاق.غالبًا ما تظهر تأثيرات مثل التشبع والتباطؤ والمناطق الميتة.يصعب تحليل هذه الأنظمة ولكنها تمثل العمليات الفيزيائية بشكل أكثر دقة.العديد من الأنظمة تتصرف بشكل طبيعي بطريقة غير خطية.تشمل الأمثلة حدود حركة الذراع الآلية، وسلوك المشغل المغناطيسي، والتحكم في تدفق الصمام في المواضع القصوى.

مزايا وعيوب أنظمة التحكم

تعمل أنظمة التحكم على تحسين الاتساق وتقليل الجهد اليدوي ولكنها تقدم أيضًا التعقيد والتكلفة.

مزايا أنظمة التحكم

• يحافظ النظام على المخرجات قريبة من القيمة المطلوبة أثناء التشغيل.

• لا يحتاج المشغلون إلى الاستمرار في ضبط المعدات يدويًا.

• يمكن للآلات أن تعمل لساعات طويلة دون توقف متكرر.

• يقوم النظام بتصحيح التغيرات في الظروف تلقائيا.

• يمكن التحقق من حالة التشغيل من خلال لوحة أو شاشة عرض عن بعد.

عيوب أنظمة التحكم

• تكلفة الإعداد أعلى من الأنظمة اليدوية البسيطة.

• هناك حاجة إلى العمال المهرة للإعداد والخدمة.

• يمكن أن تتعطل أجهزة الاستشعار والأجزاء الإلكترونية مع مرور الوقت.

• قد يستغرق العثور على سبب المشكلات وقتًا أطول.

• يعتمد النظام على الطاقة الكهربائية المستقرة.

تطبيقات أنظمة التحكم

تُستخدم أنظمة التحكم في كل من الأتمتة الصناعية والمعدات اليومية للحفاظ على التشغيل السليم تلقائيًا.

1. التصنيع الصناعي

تحافظ آلات الإنتاج على أبعاد وجودة المنتج المتسقة.تستخدم خطوط التجميع الآلية التنظيم لضمان التكرار.وهذا يقلل من النفايات ويحسن الكفاءة.

2. تنظيم درجة الحرارة

تحافظ معدات التدفئة والتبريد على ظروف بيئية مريحة.تعتمد المباني على التعديل التلقائي لتحقيق الاستقرار في المناخ الداخلي.وهذا يحسن كفاءة الطاقة والراحة.

3. أنظمة النقل

تستخدم المركبات التحكم في السرعة والثبات من أجل تشغيل أكثر سلاسة.تشمل السيارات الحديثة أنظمة التحكم في السرعة والجر.تعمل هذه على تحسين سلامة القيادة والأداء.

4. أنظمة الطاقة

تنظم الشبكات الكهربائية مستويات الجهد والتردد.تقوم المولدات بضبط الإخراج ليتناسب مع طلب الحمل.وهذا يضمن إمدادات الكهرباء مستقرة.

5. الروبوتات والأتمتة

تقوم الروبوتات بمهام تحديد المواقع والحركة بدقة.تعمل الآلات الآلية بشكل مستمر وبدقة عالية.وهذا يتيح التصنيع المتقدم.

6. المعدات الطبية

تحافظ الأجهزة على ظروف التشغيل الخاضعة للرقابة أثناء العلاج.تحافظ معدات المراقبة على القيم ضمن الحدود الآمنة.وهذا يحسن سلامة المرضى وموثوقيتهم.

7. الأجهزة المنزلية

تقوم الأجهزة اليومية بإدارة إعدادات التشغيل تلقائيًا.تحافظ الغسالات والثلاجات على ظروف التشغيل المناسبة.وهذا يبسط المهام اليومية.

8. أنظمة الطيران

تحافظ الطائرات والطائرات بدون طيار على ظروف طيران مستقرة.يحافظ التوجيه التلقائي على الاتجاه والارتفاع الصحيحين.وهذا يدعم التنقل الموثوق.

نظام التحكم مقابل الأتمتة مقابل الأنظمة المدمجة

ترتبط هذه التقنيات ارتباطًا وثيقًا ولكنها تخدم أغراضًا هندسية مختلفة ضمن المنتجات الإلكترونية والصناعية الحديثة.

ميزة	السيطرة النظام	الأتمتة	جزءا لا يتجزأ النظام
التركيز الرئيسي	تنظيم المتغيرات	عملية التنفيذ	الجهاز العملية
الغرض	صيانة القيمة المطلوبة	أداء المهام تلقائيا	تشغيل مخصص وظائف
النطاق	محددة سلوك العملية	كامل سير العمل	واحد جهاز المنتج
القرار القدرة	بناء على القيم المقاسة	بناء على المنطق المبرمج	بناء على البرامج الثابتة
استخدام ردود الفعل	في كثير من الأحيان مطلوب	اختياري	اختياري
نوع الأجهزة	حساسات و المحركات	الآلات و وحدات تحكم	متحكم مجلس
دور البرمجيات	الحساب والتصحيح	التسلسل والتنسيق	الجهاز منطق التحكم
نوع الاستجابة	مستمر التعديل	المهمة التنفيذ	عملية وظيفية
حجم النظام	صغير ل متوسطة	متوسطة إلى كبير	صغير جدًا
المرونة	معتدل	عالية	محدودة
الوقت المتطلبات	عالية	معتدل	عالية
التطبيق المستوى	مستوى العملية	مستوى النبات	مستوى المنتج
مثال	درجة الحرارة التحكم	مصنع خط الانتاج	ساعة ذكية
التكامل	جزء من الأتمتة	يحتوي على أنظمة التحكم	يدعم كلا

الاستنتاج

تحافظ أنظمة التحكم على الاستقرار من خلال مقارنة المخرجات الفعلية بشكل مستمر مع القيمة المستهدفة وتصحيح أي خطأ.يعتمد أدائها على العناصر الأساسية مثل ردود الفعل وإجراءات التحكم والعملية الخاضعة للرقابة.تحدد التصنيفات المختلفة كيفية التعامل مع الإشارات ومدى دقة استجابة النظام للاضطرابات.وبسبب هذه القدرات، يتم تطبيق أنظمة التحكم على نطاق واسع في الصناعة والنقل والطاقة والأجهزة الطبية والمعدات اليومية.
