دليل المقاوم 4.7 كيلو أوم: رمز اللون والاستخدامات والاختبار ومقارنة القيمة

المقاومة 4.7 كيلو أوم هي جزء إلكتروني شائع يستخدم للتحكم في التيار وضبط الجهد في الدوائر.يشرح هذا المقال معنى القيمة، وكيفية قراءة نطاقات الألوان الخاصة بها، وما هي مواصفاتها الرئيسية.كما يوضح أيضًا مكان استخدامه عادةً، مثل إشارات السحب لأعلى ولأسفل، والتحكم في الترانزستور، ومقسمات الجهد.سوف تتعلم أيضًا كيفية التحقق من ذلك باستخدام جهاز قياس متعدد وكيفية مقارنته بمقاومات 10 كيلو أوم و47 كيلو أوم.

كتالوج

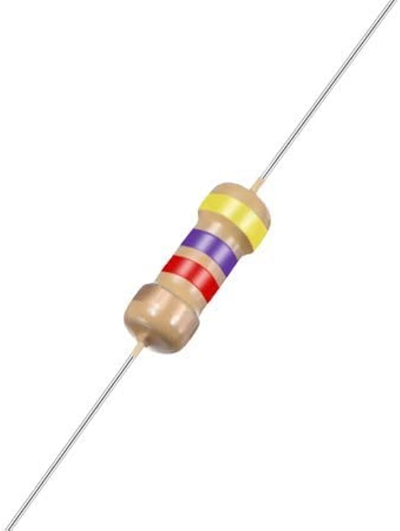

الشكل 1. المقاوم المحوري 4.7 كيلو أوم

ما هو المقاوم 4.7 كيلو أوم؟

المقاومة 4.7 كيلو أوم هي مقاومة بقيمة مقاومة تبلغ 4700 أوم (Ω)."kΩ" تعني كيلو أوم، لذا 4.7 كيلو أوم = 4.7 × 1000 أوم = 4700 أوم.في الدائرة، تُستخدم هذه القيمة بشكل شائع لتقليل التيار إلى مستوى أكثر أمانًا أو لضبط مستوى الجهد عند العقدة.فهو يساعد في الحفاظ على استقرار الإشارات من خلال التحكم في مقدار التيار الذي يمكن أن يتدفق عبر المسار.بعبارات بسيطة، المقاومة 4.7 كيلو أوم هي قيمة قياسية تستخدم للتحكم في التيار أو تشكيل الجهد دون السماح للدائرة بسحب الكثير.

المواصفات الكهربائية للمقاوم 4.7 كيلو أوم

يمكن تصنيع المقاوم 4.7 كيلو أوم بعدة أنواع وأحجام، لذا تختلف مواصفاته حسب السلسلة والشركة المصنعة.يسرد الجدول أدناه المواصفات الشائعة والقابلة للقياس التي ستراها في أوراق البيانات.

المواصفات	النطاق النموذجي
الاسمية المقاومة	4.7 كيلو أوم (4700 أوم)
التسامح	±0.1%، ±0.5%، ±1%، ±2%، ±5%
تصنيف القوة (محوري)	1/8 واط، 1/4 واط، 1/2 واط، 1 واط، 2 واط
تصنيف القوة (مصلحة الارصاد الجوية)	1/20 واط، 1/16 واط، 1/10 واط، 1/8 واط، 1/4 واط
درجة الحرارة معامل (TCR)	25، 50، 100، 200، 300 جزء في المليون/درجة مئوية
التشغيل نطاق درجة الحرارة	-55 درجة مئوية إلى +155 درجة مئوية (يختلف حسب النوع)
ماكس العمل الجهد	~50 فولت إلى 500 الخامس (يعتمد على الحزمة/الطاقة)
ماكس الزائد الجهد	أعلى من جهد العمل (يعتمد على السلسلة)
حجم العبوة (مصلحة الارصاد الجوية)	0201, 0402, 0603، 0805، 1206، 1210
حجم الجسم (محوري)	يعتمد على القوة الكهربائية (جسم أطول لزيادة W)
المقاوم التكنولوجيا	فيلم سميك، فيلم رقيق، فيلم معدني، ملفوف بالأسلاك
على المدى الطويل الاستقرار	على سبيل المثال، ±(0.2% إلى 1%) على مدى 1000 ساعة (حسب النوع)
الضوضاء (نسبي)	أقل في معدن/فيلم رقيق، أعلى في بعض الأفلام السميكة
الجهد الكهربي معامل	عادة منخفض؛محددة أكثر في أنواع الدقة
الرطوبة / التصنيف البيئي	يختلف (للأغراض العامة لسلسلة عالية الموثوقية)

رمز لون المقاوم 4.7 كيلو أوم

تستخدم العديد من المقاومات 4.7 كيلو أوم أشرطة ملونة حتى تتمكن من تحديد القيمة بسرعة.يغير عدد النطاقات (4 أو 5 أو 6) بشكل أساسي عدد الأرقام المعروضة وما إذا كان يتم تضمين معلومات إضافية مثل معامل درجة الحرارة.

4-رمز اللون الفرقة

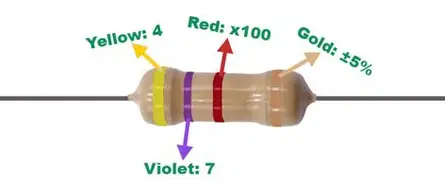

الشكل 2. رمز اللون ذو النطاق 4.7 كيلو أوم

الفرقة الموقف	اللون	معنى	القيمة
الفرقة الأولى	أصفر	الرقم الأول	4
الفرقة الثانية	البنفسجي	الرقم الثاني	7
الفرقة الثالثة	أحمر	المضاعف	×100 (10²)
الفرقة الرابعة	الذهب	التسامح	±5%

النطاقان الأولان يعطيان الرقم 47. النطاق الثالث (الأحمر) يعني الضرب في 100، لذا 47 × 100 = 4700 أوم.هذا هو 4.7 كيلو أوم.يُظهر الشريط الذهبي أن المقاومة يمكن أن تختلف بنسبة ±5% عن القيمة المعلنة.

5-رمز اللون الفرقة

يضيف المقاوم ذو 5 نطاقات رقمًا إضافيًا، لذا تستخدم القيمة ثلاثة أرقام مهمة قبل المضاعف.يستخدم هذا بشكل شائع لأجزاء التسامح الأكثر إحكامًا.

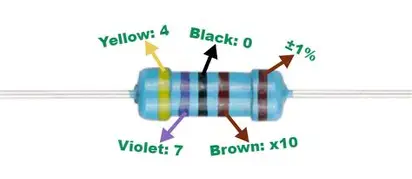

الشكل 3. رمز اللون 5 نطاقات 4.7 كيلو أوم

الفرقة الموقف	اللون	معنى	القيمة
الفرقة الأولى	أصفر	الرقم الأول	4
الفرقة الثانية	البنفسجي	الرقم الثاني	7
الفرقة الثالثة	أسود	الرقم الثالث	0
الفرقة الرابعة	براون	المضاعف	×10 (10¹)
الفرقة الخامسة	براون	التسامح	±1%

تشكل النطاقات الثلاثة الأولى 470. النطاق المضاعف (البني) يعني ×10، لذا 470 × 10 = 4700 أوم.وهذا يساوي 4.7 كيلو أوم.يشير النطاق الأخير (البني) إلى نسبة تفاوت ±1%، وهو بشكل عام أكثر دقة من الأجزاء ذات النطاقات الأربعة الشائعة.

6-رمز اللون الفرقة

يشتمل المقاوم ذو 6 نطاقات على نطاق معامل درجة الحرارة (tempco) بالإضافة إلى التسامح.يكون هذا مفيدًا عندما تهتم باستقرار القيمة مع تغير درجة الحرارة.

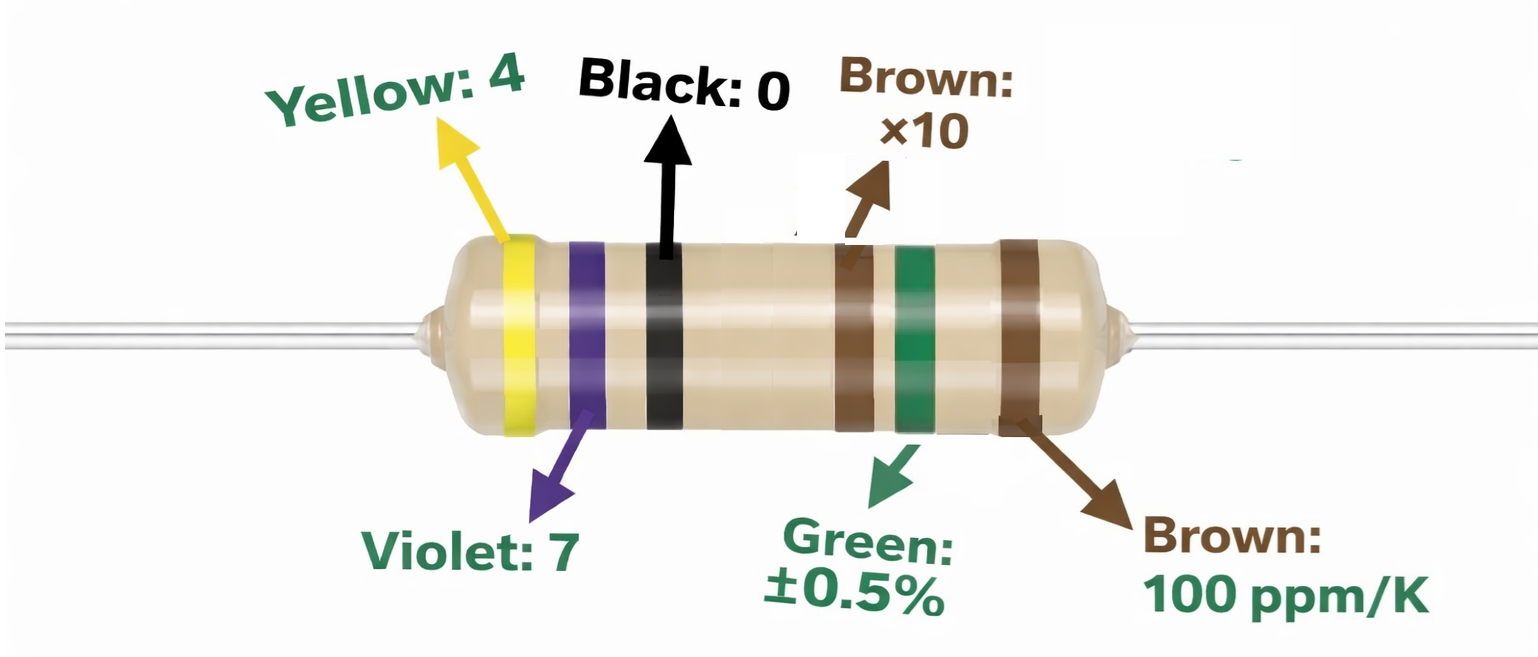

الشكل 4. رمز اللون ذو 6 نطاقات 4.7 كيلو أوم

الفرقة الموقف	اللون	معنى	القيمة
الفرقة الأولى	أصفر	الرقم الأول	4
الفرقة الثانية	البنفسجي	الرقم الثاني	7
الفرقة الثالثة	أسود	الرقم الثالث	0
الفرقة الرابعة	براون	المضاعف	×10 (10¹)
الفرقة الخامسة	أخضر	التسامح	±0.5%
الفرقة السادسة	براون	تيمكو	100 جزء في المليون/درجة مئوية

النطاق الأخضر يعني أنه يُسمح للمقاومة بالتغير بنسبة ±0.5% من 4.7 كيلو أوم.يعني نطاق درجة الحرارة البني أن المقاومة تتغير بحوالي 100 جزء في المليون/درجة مئوية، أي 0.01% لكل درجة مئوية (لأن 100 جزء في المليون = 100/1,000,000).عادةً ما تعني القيم المنخفضة جزء في المليون/درجة مئوية استقرارًا أفضل عند ارتفاع درجات الحرارة أو انخفاضها.وهذا هو السبب وراء استخدام المقاومات ذات 6 نطاقات غالبًا عندما تكون المقاومة المتسقة مهمة على درجة الحرارة.

تطبيقات المقاوم 4.7 كيلو أوم

المقاومة 4.7 كيلو أوم هي قيمة "متوسطة" تناسب العديد من التصميمات العملية، خاصة حول الإشارات المنطقية ودوائر الإشارات الصغيرة.فيما يلي الطرق الشائعة لاستخدامه في الدوائر.

1. مقاومة السحب للمدخلات الرقمية

تساعد عملية السحب التي تبلغ 4.7 كيلو أوم المدخلات الرقمية على قراءة مستوى عالٍ نظيف عندما يكون المفتاح أو الإخراج مفتوحًا.إنه يوفر سحبًا قويًا بما يكفي لمحاربة الضوضاء الصغيرة، لكنه يظل تيارًا معقولًا عندما يتم سحب الخط إلى مستوى منخفض.يتم رؤية هذه القيمة على نطاق واسع في مدخلات المتحكم الدقيق ومخرجات التصريف المفتوح.وهو شائع أيضًا في خطوط الإشارة المشتركة حيث يكون الاستقرار مهمًا.

2. المقاوم المنسدلة لحالة منخفضة مستقرة

يحمل المنسدل بمقدار 4.7 كيلو أوم إشارة عند LOW عندما لا يوجد شيء يقودها.وهذا يمنع المدخلات "العائمة" التي يمكنها تغيير الحالة بشكل عشوائي.غالبًا ما يتم استخدامه مع الأزرار ومخرجات المستشعر ودبابيس التمكين.القيمة قوية بما يكفي لتحديد مستوى واضح دون جعل الدائرة ثقيلة.

3. انحياز الترانزستور في مراحل الإشارة الصغيرة

في أقسام محرك BJT أو MOSFET، غالبًا ما يتم استخدام 4.7 كيلو أوم لتعيين مسار متحيز لعقدة القاعدة/البوابة.فهو يساعد على التحكم في مدى قوة إشارة التحكم التي تدفع مدخلات الترانزستور.يختاره الكثيرون عندما يريدون مسار تحكم ثابت دون تيار زائد في المحرك.كما أنه يساعد على منع بقاء الإدخال مشحونًا عند انقطاع إشارة القيادة.

4. مقسم الجهد للعقد المرجعية أو الاستشعارية

عادةً ما يتم إقران مقاومة بقيمة 4.7 كيلو أوم مع مقاومة أخرى لتكوين مقسم لجهد عقدة يمكن التنبؤ به.يتم استخدامه لقياس المدخلات والإعداد المرجعي ودوائر قراءة المستشعر.القيمة عملية لأنها لا تتطلب مكونات كبيرة جدًا وتحافظ على تيار المقسم معتدلاً.من السهل أيضًا مطابقتها مع العديد من قيم المقاومات القياسية.

5. تخميد خط الإشارة أو التحميل الخفيف

في بعض مسارات الإشارة، يتم استخدام 4.7 كيلو أوم كحمل خفيف لتقليل التعويم غير المرغوب فيه أو لتشكيل سلوك العقدة.يمكن أن يساعد في تهدئة التقاط الضوضاء الصغيرة على الخطوط عالية المقاومة.وهذا أمر شائع حول المدخلات التناظرية ومدخلات المقارنة.الهدف هو عقدة أكثر ثباتًا دون تحويلها إلى حمل ثقيل.

كيفية اختبار المقاوم 4.7 كيلو أوم باستخدام جهاز متعدد؟

الشكل 5. قياس المقاوم باستخدام جهاز رقمي متعدد

يؤكد الفحص السريع للمقياس المتعدد ما إذا كانت المقاومة قريبة من قيمتها المتوقعة.يعد هذا مفيدًا عند استكشاف الأخطاء وإصلاحها أو فرز الأجزاء.

الخطوة 1: قم بإعداد المقياس المتعدد بشكل صحيح

قم بتشغيل جهاز القياس المتعدد واضبطه على وضع المقاومة (Ω).إذا كان جهاز القياس الخاص بك ذو نطاق يدوي، فاختر نطاقًا أعلى من 4.7 كيلو أوم، مثل 20 كيلو أوم.تأكد من توصيل المجسات بالمنافذ الصحيحة (COM وΩ).المس أطراف المسبار معًا لفترة وجيزة لترى أن جهاز القياس يستجيب بشكل طبيعي.

الخطوة 2: عزل المقاوم قبل القياس

للحصول على قراءة أكثر دقة، يجب قياس المقاوم خارج الدائرة.إذا كان لا يزال ملحومًا على اللوحة، فيمكن للأجزاء الأخرى إنشاء مسارات متوازية تغير القراءة.إذا لم يكن من الممكن الإزالة، ارفع إحدى ساقي المقاوم حتى لا تكون متصلة بالكامل.تمنع هذه الخطوة القراءات الخاطئة التي تبدو منخفضة جدًا.

الخطوة 3: قياس قيمة المقاومة

أمسك مسبارًا واحدًا على كل سلك من المقاوم.حافظ على اتصال ثابت حتى لا تقفز القيمة بسبب ضعف الاتصال.اقرأ المقاومة المعروضة ولاحظ ما إذا كانت قريبة من 4.70 كيلو أوم.يعد الانجراف البسيط أمرًا طبيعيًا اعتمادًا على تحمل المقاوم.

الخطوة 4: الحكم على النتيجة باستخدام النطاق المتوقع

قارن القراءة بتسامح المقاومة إذا كنت تعرفها.بالنسبة للجزء الشائع ±5%، يكون النطاق الطبيعي حوالي 4.465 كيلو أوم إلى 4.935 كيلو أوم.بالنسبة للجزء ±1%، يكون النطاق الطبيعي حوالي 4.653 كيلو أوم إلى 4.747 كيلو أوم.إذا أظهر جهاز القياس OL (خط مفتوح) أو قيمة خارج النطاق المتوقع، فقد يكون المقاوم تالفًا أو قد يكون إعداد القياس خاطئًا.

مقارنة المقاومات 4.7 كيلو أوم مقابل 10 كيلو أوم مقابل 47 كيلو أوم

غالبًا ما تُستخدم هذه القيم الثلاث لنفس "الوظائف" (مثل عمليات السحب، ومسارات التحيز، والفواصل)، ولكنها تتصرف بشكل مختلف لأن المقاومة تغير التيار والتحميل.يوضح الجدول أدناه الاختلافات الكهربائية العملية ومتى يتم اختيار كل قيمة عادةً.

الميزات	4.7 كيلو أوم	10 كيلو أوم	47 كيلو أوم
الحالي عند 5 الخامس (أنا = الخامس / ص)	1.06 مللي أمبير	0.50 مللي أمبير	0.106 مللي أمبير
الحالي عند 12 V	2.55 مللي أمبير	1.20 مللي أمبير	0.255 مللي أمبير
المقاومة نسبة إلى 4.7 كيلو أوم	1×	2.13 × أعلى	10 × أعلى
انخفاض الجهد عبر المقاوم عند 1 مللي أمبير	4.7 فولت	10 فولت	47 خامسا
تبديد الطاقة عند 5 فولت (P = V²/R)	5.32 ميجاوات	2.50 ميغاواط	0.53 ميغاواط
القوة تبديد عند 12 فولت	30.6 ميغاواط	14.4 ميجاوات	3.06 ميغاواط
وقت RC ثابت مع مكثف 100 nF	0.47 مللي ثانية	1.00 مللي ثانية	4.70 مللي ثانية
قطع RC تردد بـ 100 nF (fc = 1/2πRC)	339 هرتز	159 هرتز	33.9 هرتز
الحالي التغيير لكل زيادة 1 فولت	0.213 مللي أمبير/فولت	0.100 مللي أمبير/فولت	0.0213 مللي أمبير/فولت
الإخراج مساهمة المعاوقة في المقسم	منخفض	متوسط	عالية
وقت الشحن إلى 63% مع 100 نانو فهرنهايت	0.47 مللي ثانية	1.00 مللي ثانية	4.70 مللي ثانية
وقت الشحن إلى ~99% (≈5τ)	2.35 مللي ثانية	5.00 مللي ثانية	23.5 مللي ثانية
أدك نموذجي تأثير مقاومة المصدر	الحد الأدنى من الخطأ	مقبول خطأ	ملحوظ خطأ ممكن
الحساسية لتسرب التيار (خطأ تسرب 1 μA)	خطأ 0.47%	خطأ 1.0%	4.7% خطأ
نسبي سرعة تسوية الإشارة	سريع	معتدل	بطيء

الاستنتاج

توفر المقاومة 4.7 كيلو أوم مقاومة متوازنة تعمل بشكل جيد في العديد من الدوائر.يُظهر رمز اللون الخاص به قيمته ودقته، ويؤكد اختبار المقياس المتعدد ما إذا كان لا يزال يعمل بشكل صحيح.غالبًا ما يتم استخدامه للحفاظ على استقرار الإشارات والتحكم في مدخلات الترانزستور وإنشاء مستويات جهد ثابتة.بالمقارنة مع القيم المنخفضة أو الأعلى، فإنه يسحب تيارًا معتدلًا ويبقى موثوقًا به، ولهذا السبب يتم استخدامه على نطاق واسع.
