حزمة XC3042-100PC84C PLCC84 والكتل المنطقية والأداء

يعد XC3042-100PC84C جهازًا منطقيًا كلاسيكيًا قابلاً للبرمجة من عائلة XC3000 المعروفة.فهو يوفر لك طريقة مرنة للتعامل مع المنطق الرقمي دون الاعتماد على شرائح ذات وظيفة ثابتة.مع حوالي 3000 بوابة قابلة للاستخدام وتشغيل 5 فولت، فهي تناسب تمامًا اللوحات القديمة والأنظمة طويلة الأمد.يمكنك إعادة برمجته عن طريق تحميل بيانات التكوين عند التشغيل، مما يجعل التحديثات أسهل بكثير.تعمل حزمة PLCC ذات 84 سنًا على الحفاظ على تخطيطات اللوحة مضغوطة بينما لا تزال توفر الكثير من اتصالات الإدخال/الإخراج.من الآلات الصناعية إلى مشاريع الحوسبة القديمة، يستمر هذا الجهاز في دعم تصميمات الأجهزة الموثوقة.هنا، ستحصل على نظرة واضحة على ميزاته وبنيته واستخداماته في العالم الحقيقي.

كتالوج

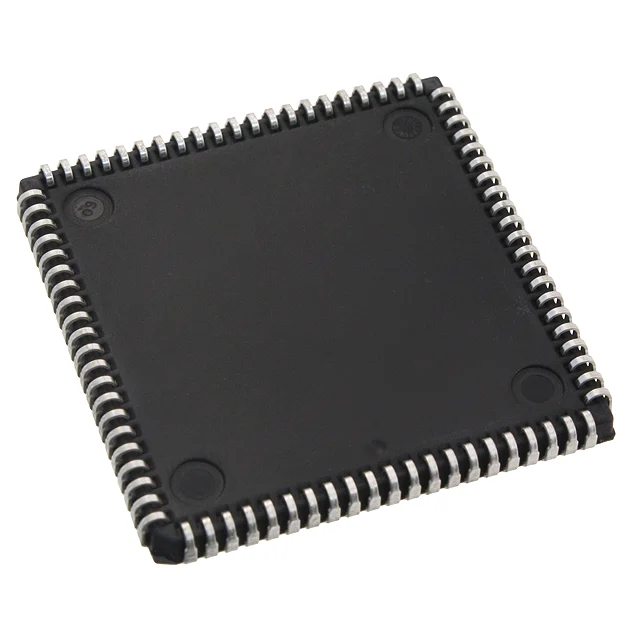

نظرة عامة على XC3042-100PC84C

ال XC3042-100PC84C عبارة عن مصفوفة بوابة قابلة للبرمجة قائمة على CMOS SRAM مصممة لتنفيذ المنطق الرقمي القابل للتكوين.إنه ينتمي إلى عائلة XC3000 ويتم توفيره في حزمة PLCC ذات 84 سنًا.يعمل الجهاز بمصدر 5 فولت ويتطلب بيانات التكوين عند التشغيل لتحديد وظائفه المنطقية.يدعم هيكلها الداخلي الكتل المنطقية القابلة للبرمجة واتصالات الإدخال والإخراج المرنة لمهام التحكم والواجهة ومعالجة البيانات.يُستخدم هذا المكون بشكل شائع في الأنظمة المدمجة والمعدات الصناعية والمنصات الرقمية القديمة التي تتطلب منطق أجهزة قابل للتكيف.أبحث عن XC3042-100PC84C اتصل بنا للتحقق من المخزون الحالي والمهلة الزمنية والتسعير.

Icc النموذجي مقابل التردد لـ XC3042-100PC84C

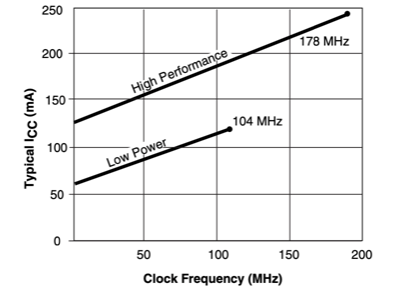

يرسم الرسم البياني تيار العرض النموذجي على المحور الرأسي بالمللي أمبير مقابل تردد الساعة على المحور الأفقي بالميجا هرتز، مما يوضح زيادة التيار مع تردد التشغيل.يتم تحديد وضعين للتشغيل، يطلق عليهما "الطاقة المنخفضة" و"الأداء العالي"، ويمثل كل منهما خطًا صاعدًا.يصل وضع الطاقة المنخفضة إلى حوالي 104 ميجا هرتز عند تيار يقترب من 120 مللي أمبير، بينما يمتد وضع الأداء العالي إلى حوالي 178 ميجا هرتز مع اقتراب التيار من 240 مللي أمبير.يشير الاتجاه الخطي في كلا المنحنيين إلى النمو النسبي لاستهلاك التيار الديناميكي مع زيادة تردد التبديل، مما يعكس خصائص الطاقة المعتمدة على التردد للجهاز.

XC3042-100PC84C نموذج CAD

XC3042-100PC84C الرمز

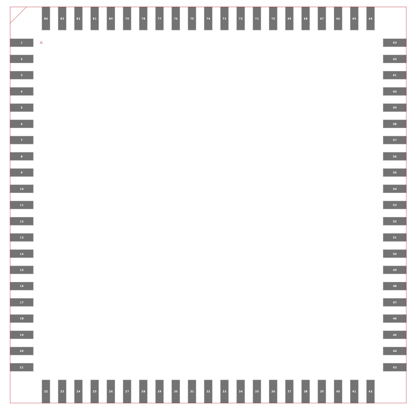

XC3042-100PC84C البصمة

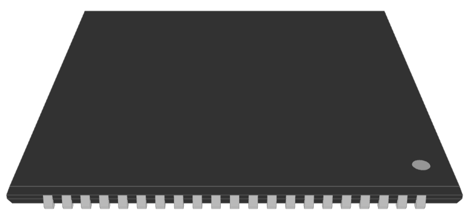

XC3042-100PC84C نموذج ثلاثي الأبعاد

ملامح XC3042-100PC84C

سعة البوابة المنطقية القابلة للاستخدام

توفر XC3042-100PC84C ما يقرب من 3000 بوابة منطقية قابلة للاستخدام لتنفيذ الدوائر الرقمية.تدعم هذه السعة منطق التحكم، وتوجيه البيانات، وأجهزة الحالة، والعمليات الحسابية داخل جهاز واحد قابل للبرمجة.من خلال دمج وظائف منطقية متعددة في مكون واحد، فإنه يقلل من الحاجة إلى دوائر متكاملة منطقية ثابتة منفصلة ويدعم تخطيطات اللوحة المدمجة.

هيكل كتلة المنطق القابلة للتكوين

يحتوي الجهاز على 144 كتلة منطقية قابلة للتكوين والتي تشكل جوهر بنيته القابلة للبرمجة.يمكن ترتيب كل كتلة لأداء وظائف منطقية تجميعية ومتسلسلة.تسمح هذه البنية للمصممين بتحديد سلوك الأجهزة المخصصة بناءً على متطلبات التطبيق مع الحفاظ على التشغيل الرقمي الذي يمكن التنبؤ به.

مدخلات المستخدم وموارد الإخراج

يتضمن XC3042-100PC84C 74 منفذ إدخال وإخراج يمكن للمستخدم الوصول إليها.تتيح هذه الدبابيس الاتصال المباشر بالذاكرة الخارجية والمعالجات وخطوط التحكم وواجهات الاتصال.يدعم عدد الإدخال والإخراج المتوفر تكامل النظام المرن في الأنظمة الأساسية المدمجة والقديمة.

متكاملة على شريحة الذاكرة

يشتمل الجهاز على 30784 بت من ذاكرة الوصول العشوائي ضمن بنيته الداخلية.يمكن استخدام هذه الذاكرة لتخزين البيانات المؤقتة والتخزين المؤقت والوظائف المتعلقة بالمنطق.إن وجود ذاكرة الوصول العشوائي (RAM) المدمجة يقلل من الاعتماد على الذاكرة الخارجية لتلبية احتياجات التخزين المعتدلة.

نطاق التشغيل القياسي 5 فولت

تعمل XC3042-100PC84C ضمن نطاق جهد إمداد يتراوح من 4.75 فولت إلى 5.25 فولت.يتوافق هذا النطاق مع الأنظمة الرقمية القياسية 5 فولت ويدعم التوافق مع الدوائر القائمة على TTL وCMOS المستخدمة بشكل شائع في التصميمات القائمة.

نطاق درجة الحرارة التجارية

نطاق درجة حرارة التشغيل المحدد هو 0 درجة مئوية إلى 85 درجة مئوية.وهذا يجعل الجهاز مناسبًا للبيئات التجارية والصناعية الداخلية الخاضعة للرقابة حيث يتم الحفاظ على ظروف حرارية مستقرة.

تنسيق حزمة PLCC 84 دبوس

يتم توفير الجهاز في حزمة حاملة شرائح الرصاص البلاستيكية ذات 84 سنًا مع أسلاك J.يدعم تنسيق التثبيت على السطح هذا تثبيت اللوحة بشكل آمن والاستخدام الفعال لمساحة لوحة الدوائر المطبوعة في تخطيطات متوسطة الكثافة.

بنية قابلة للبرمجة تعتمد على SRAM

يستخدم XC3042-100PC84C نظام تكوين قائم على SRAM.يتم تحميل التكوين المنطقي الخاص به عند التشغيل من مصدر خارجي، مما يسمح بإعادة برمجة الجهاز عند الحاجة إلى تحديثات التصميم.وهذا يدعم مرونة التصميم دون استبدال الأجهزة.

التوافق مع بنية عائلة XC3000

يتبع الجهاز بنية عائلة XC3000 FPGA.وهو يدعم أساليب التكوين وأساليب التصميم المستخدمة ضمن سلسلة المنتجات هذه، مما يتيح التكامل المتسق مع الأجهزة ذات الصلة.

درجة السرعة -100 تصنيف التوقيت

تحدد درجة السرعة -100 فئة أداء التوقيت للجهاز.ويشير إلى خصائص التبديل والانتشار داخل عائلة XC3000، مما يدعم سلوك الإشارة الرقمية المستقر والمتوقع في التطبيقات العملية.

XC3042-100PC84C المواصفات الفنية

سمة المنتج	قيمة السمة
الشركة المصنعة	ايه ام دي زيلينكس
الجهد - العرض	4.75 فولت ~ 5.25 فولت
إجمالي بتات ذاكرة الوصول العشوائي	30784
حزمة جهاز المورد	84-PLCC (29.31x29.31)
سلسلة	XC3000
الحزمة / القضية	84-LCC (J-الرصاص)
الحزمة	صينية
درجة حرارة التشغيل	0 درجة مئوية ~ 85 درجة مئوية (تي جي)
عدد المختبرات/المراكز التجارية	144
عدد الإدخال/الإخراج	74
عدد البوابات	3000
نوع التركيب	جبل السطح
رقم المنتج الأساسي	XC3042
حالة بنفايات	RoHS غير متوافق
مستوى حساسية الرطوبة (MSL)	3 (168 ساعة)
الوصول إلى الحالة	الوصول إلى غير متأثر
ECCN	إير99
هتسسوس	8542.39.0001

بنية XC3042-100PC84C

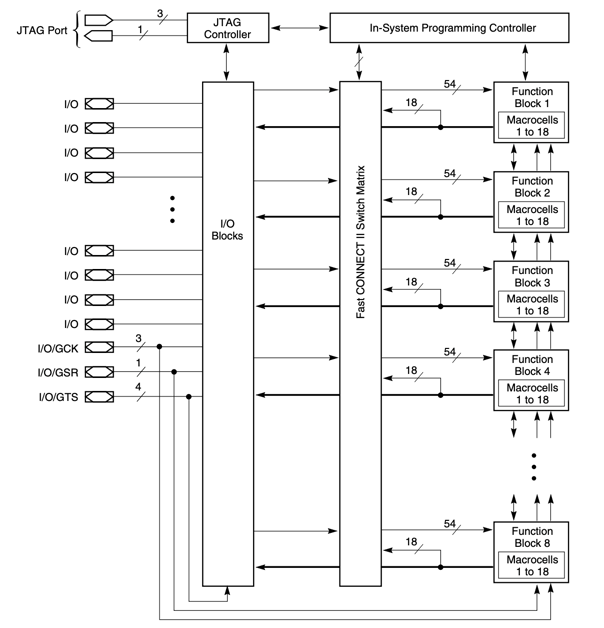

تم تصميم الجهاز حول ثماني كتل وظيفية، تحتوي كل منها على 18 خلية كبيرة، ويقوم الجهاز بتوصيل الموارد المنطقية القابلة للبرمجة من خلال مصفوفة تبديل FastCONNECT II المركزية التي تدير توجيه الإشارة الداخلية.تتفاعل كل كتلة وظيفية مع المصفوفة باستخدام 54 خط إدخال و18 مسار إخراج، مما يدعم تأخيرات التوصيل البيني التي يمكن التنبؤ بها والتي تتميز بها هياكل CPLD.توفر كتل الإدخال/الإخراج الموضوعة على طول الجانب الأيسر اتصالاً خارجيًا وتدمج إشارات التحكم العالمية المسماة I O GCK وI O GSR وIO GTS للساعة وإعادة ضبط الضبط والتوزيع الثلاثي.تظهر وحدة تحكم JTAG ووحدة تحكم برمجة النظام في الأعلى، مما يشير إلى الامتثال لمسح الحدود وإمكانية التكوين القابلة لإعادة البرمجة.تُظهر مسارات الإشارة الواضحة الاتصالات المباشرة من مخرجات كتلة الوظائف إلى كتل الإدخال والإخراج، مما يقلل مراحل التوجيه للمخرجات المحددة.

دائرة تحميل التيار المتردد لـ XC95144XL

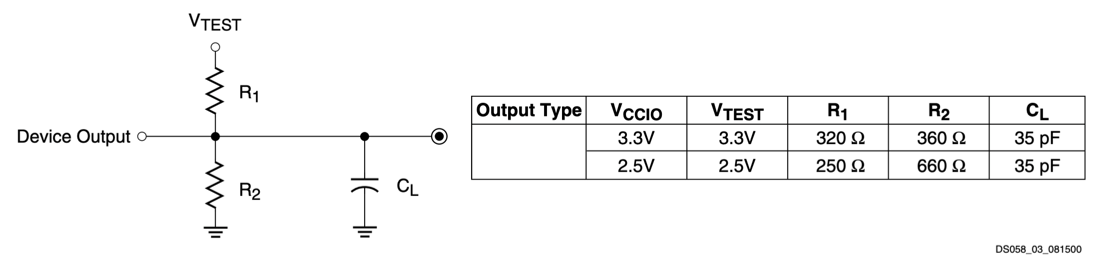

يقوم تكوين حمل الاختبار بتوصيل مخرج الجهاز بمقسم مقاوم يتكون من R1 مرتبط بـ VTEST و R2 مرتبط بالأرض، مع حمل سعوي CL متصل من عقدة الإخراج إلى الأرض.تقوم نماذج الدائرة بإخراج ظروف التبديل لقياسات توقيت التيار المتردد من خلال تحديد التحميل المقاوم والسعوي المتحكم فيه.يحدد الجدول قيم مستويين للتشغيل، مع ضبط VCCIO وVTEST على 3.3 فولت باستخدام R1 بـ 320 أوم وR2 بـ 360 أوم، أو 2.5 فولت باستخدام R1 بـ 250 أوم وR2 بـ 660 أوم، بينما يظل CL عند 35 pF في كلتا الحالتين.ينشئ هذا التكوين معلمات تحميل موحدة لتقييم خصائص ارتفاع وهبوط الخرج في ظل ظروف الجهد المحددة.

تطبيقات XC3042-100PC84C

صيانة النظام المضمن القديم

يتم استخدام XC3042-100PC84C على نطاق واسع للحفاظ على الأنظمة المدمجة التي تم تطويرها أثناء الاعتماد المبكر للمنطق القابل للبرمجة.تم تصميم العديد من لوحات التحكم في معدات التصنيع، والأجهزة، وأجهزة الاتصالات حول بنية XC3000.عندما تحتاج هذه الأنظمة إلى إصلاح، يسمح الجهاز باستعادة المنطق الأصلي القابل للبرمجة دون تعديل لوحة الدائرة المطبوعة.ويساعد ذلك في الحفاظ على سلوك النظام وعلاقات التوقيت وتوافق الإشارة.

أنظمة التحكم الصناعية المبنية على معمارية XC3000

في منصات التحكم الصناعية المبنية بأجهزة سلسلة XC3000، يدير XC3042-100PC84C التسلسل وتوجيه الإشارة وتنسيق الواجهة بين المستشعرات والمحركات.يتوافق نطاق التشغيل 5 فولت مع المستويات المنطقية المستخدمة في أنظمة التشغيل الآلي القديمة.يمكن للجهاز التعامل مع التحكم في التوقيت، وإدارة مسار البيانات، واستبدال المنطق المنفصل داخل الأجهزة القابلة للبرمجة، مما يسمح بالتشغيل المستقر في بيئات الإنتاج طويلة المدى.

مشاريع استعادة الحوسبة والأجهزة الرجعية

يتم استخدام XC3042-100PC84C في مشاريع الحوسبة القديمة التي تهدف إلى الحفاظ على التصميمات المنطقية القابلة للبرمجة المبكرة أو إعادة إنشائها.فهو يتيح استعادة بطاقات التوسيع ولوحات التطوير ووحدات الواجهة التي تم إنشاؤها في الأصل باستخدام أجهزة XC3042.من خلال دعم نفس بنية التكوين وتخطيط الدبوس، فإنه يساعد في الحفاظ على سلوك الأجهزة الأصلي مع السماح بإعادة البرمجة عند توفر ملفات التصميم.

دراسة تعليمية لهندسة FPGA المبكرة

يعمل الجهاز كمنصة تعليمية لفهم هياكل FPGA المستندة إلى SRAM من الجيل الأول.يمكن للطلاب فحص الكتل المنطقية القابلة للتكوين وموارد الذاكرة الداخلية وطرق التكوين الخارجية في جهاز حقيقي.يوفر العمل باستخدام هذه البنية نظرة عملية حول كيفية تنظيم الأنظمة المنطقية القابلة للبرمجة في وقت مبكر وكيفية تعيين الوظائف الرقمية في الأجهزة.

الاستبدال المباشر في تركيبات XC3042 الحالية

يعمل XC3042-100PC84C بمثابة بديل بديل للأنظمة التي تستخدم بالفعل مكونات سلسلة XC3042.وهو يدعم نفس تنسيق الحزمة، ونطاق الجهد، والبنية المعمارية، مما يسمح بإصلاح أو تجديد المعدات القديمة.يعمل هذا النهج على إطالة عمر خدمة الأنظمة القديمة دون الحاجة إلى إعادة التصميم أو التحويل إلى منصات أحدث قابلة للبرمجة.

وضع علامة على جزء الجهاز XC3042-100PC84C

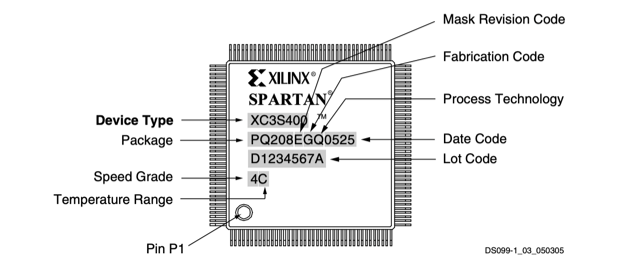

يعرض الرسم التوضيحي للحزمة العرض العلوي لجهاز TQ144 مع حقول وضع علامات على الأجزاء التي تحدد معلومات الطلب.يظهر نوع الجهاز كـ XC95xxxXL، مما يشير إلى تصنيف العائلة، بينما يحدد رمز الحزمة TQ144 الحزمة المسطحة الرفيعة ذات 144 سنًا.يتم وضع علامة على درجة السرعة على أنها 7C، حيث تشير القيمة الرقمية إلى أداء التوقيت ويشير الحرف إلى نطاق درجة حرارة التشغيل التجاري.يظهر خط أفقي منفصل على أنه غير مرتبط برقم جزء الجهاز، مما يميز إمكانية التتبع أو معلومات الدفعة عن معرفات الطلب.يتم تمييز موقع الدبوس 1 بمؤشر دائري في إحدى الزوايا لتحديد اتجاه الحزمة.

مزايا وعيوب XC3042-100PC84C

المزايا

• يسمح الهيكل المعتمد على SRAM بإعادة برمجة المنطق عند الحاجة إلى تغييرات في التصميم

• تدعم بنية XC3000 القائمة التشغيل المستقر في الأنظمة القديمة طويلة المدى

• يتوافق نطاق الإمداد بقدرة 5 فولت مع المستويات المنطقية TTL وCMOS الأقدم

• عدد البوابة المعتدل يناسب مهام التحكم الرقمي الصغيرة والمتوسطة الحجم

• متكاملة بشكل شائع في المنصات المدمجة والصناعية السابقة

• تدعم حزمة PLCC ذات 84 سنًا تخطيطات لوحة التثبيت السطحية المدمجة

العيوب

• عدم توافق التشغيل بجهد 5 فولت مع الأنظمة الرقمية الحديثة ذات الجهد المنخفض

• القدرة المنطقية محدودة مقارنة بأجهزة الجيل الحالي FPGA

• استهلاك الطاقة أعلى من عائلات المنطق القابلة للبرمجة ذات الجهد المنخفض الأحدث

• يفتقر إلى المضاعفات المضمنة وموارد معالجة الإشارات المخصصة

• لا يتضمن إدارة الساعة المتقدمة أو ميزات الواجهة عالية السرعة

• التوافق مع أدوات التطوير مقيد في بيئات تصميم FPGA الحديثة

بدائل XC3042-100PC84C

رقم الجزء	الشركة المصنعة	الميزات الرئيسية	استخدم الحالة/الملاحظات
XC3042-100PQ100C	أيه إم دي	عائلة XC3000 FPGA مع حوالي 3000 بوابة نظام و144 كتلة منطقية قابلة للتكوين.يعمل من مصدر 5 فولت ويدعم التغليف المثبت على السطح.	يستخدم في التصميمات المنطقية القديمة القابلة للبرمجة والتحكم في الواجهة والتطبيقات الرقمية متوسطة الكثافة.
XC3042-125PQ100C	أيه إم دي	جهاز XC3042 مماثل مع درجة سرعة بديلة.يوفر موارد منطقية قابلة للتكوين وإدخال/إخراج مرن في حزمة PQFP.	مناسب لدوائر التحكم والاتصالات الرقمية حيث تكون متطلبات التوقيت معتدلة.
XC3030L-8VQ64C	أيه إم دي	FPGA منخفضة الطاقة من سلسلة XC3000L مع كتل منطقية قابلة للتكوين وتصميم حزمة مدمج.مصممة لتقليل استهلاك الطاقة.	مناسبة للأنظمة المدمجة الحساسة للطاقة والمنتجات الإلكترونية الاستهلاكية.
XC3030L-8VQ64I	أيه إم دي	FPGA منخفض الطاقة من الدرجة الصناعية مع نطاق درجة حرارة ممتد وموارد منطقية مرنة قابلة للبرمجة.	يستخدم في التحكم الصناعي والأنظمة المدمجة التي تتطلب تشغيلًا موثوقًا في البيئات القاسية.
