وحدة SX1278 Lora RF: التطبيقات ، التواصل ، و pinout

يستكشف هذا الدليل المتعمق عالمًا متطورًا لإنترنت الأشياء (IoT) ، مع التركيز على الأدوار التي تلعبها Bluetooth و Wi-Fi ووحدة تحكم UC3843 PWM المتقدمة.يلقي الضوء على التحديات مثل النطاق المحدود والاستهلاك العالي للطاقة ، مما يوفر حلولًا مبتكرة لتحسين الاتصال عبر مجموعة من التطبيقات.من خلال تفصيل حالات الاستخدام العملي ، وتكوينات pinout ، والمواصفات التقنية ، يوفر الدليل موردًا قيماً لفهم كيفية تمكين هذه التقنيات من تفاعل الجهاز السلس ودفع تطوير الأنظمة الذكية المتصلة في بيئات متنوعة.

كتالوج

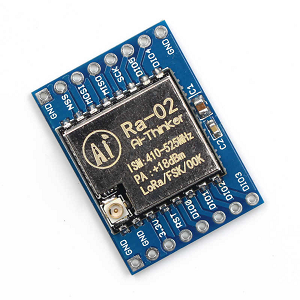

نظرة عامة على وحدة SX1278 Lora RF

ال SX1278 تتيح وحدة Lora RF التواصل اللاسلكي الموثوق على مسافات طويلة مع الحفاظ على استهلاك الطاقة منخفضًا.يستخدم تقنية التنقل التردد لضمان انتقال إشارة قوي مع الحد الأدنى من التداخل ، حتى في البيئات الصعبة.تعمل في نطاق تردد معين ، توفر الوحدة اتصالًا مستقرًا دون الحاجة إلى تضخيم إضافي.تتيح تقنيات التعديل المتقدمة والحساسية العالية اكتشافها حتى الإشارات ضعيفة للغاية ، مما يضمن الأداء الأمثل في ظروف مختلفة.تستخدم هذه الوحدة على نطاق واسع عبر الصناعات مثل الزراعة والمدن الذكية ، ودعم أجهزة إنترنت الأشياء مع نقل بيانات فعال ومستقر.إنه يوفر تغطية شبكية واسعة ويلعب دورًا في إنشاء أنظمة اتصال موثوقة للتطبيقات المتنوعة.

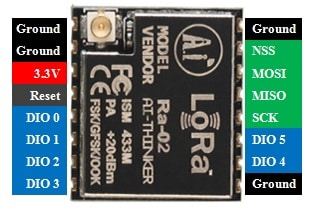

SX1278 تكوين دبوس وحدة LORA RF

رقم الدبوس	اسم الدبوس	وصف
دبوس 1	النملة	يتصل بالهوائي.
دبابيس 2 ، 9 ، 16	GND	دبابيس أرضية مشتركة لوحدات التحكم وإمدادات الطاقة.
دبوس 3	3.3V	يوفر مصدر الطاقة للوحدة.
دبوس 4	إعادة ضبط	إعادة تعيين الوحدة من خلال إشارة خارجية.
دبابيس 5 إلى 11	DiO0 إلى DiO5	تنفيذ وظائف الإدخال/الإخراج وقابلة للتخصيص ، على غرار دبابيس مقاطعة.
دبوس 12	SCK	يوفر نبض الساعة (CLK) أثناء اتصال SPI.
دبوس 13	ميسو (سيد في العبد)	يسمح بنقل البيانات من الوحدة (العبيد) إلى وحدة تحكم (ماجستير).
دبوس 14	Mosi (Master Out Slave in)	يتلقى بيانات من وحدة التحكم (Master).
دبوس 15	NSS	ينشط العبد أثناء اتصال SPI.

SX1278 LORA RF MODULE ميزات ومواصفات

الميزة/المواصفات	وصف
يكتب	لورا مودم RF
الجهد التشغيل	3.3V
تردد التشغيل	433 ميغاهيرتز
تقنيات التعديل	FSK ، MSK ، GFSK ، GMSK ، Lora
حجم الحزمة	256 بايت
حساسية	-148 DBM
نسبة رفض القناة (CRR)	56 ديسيبل
أقصى استلام حساسية	-139 DBM
مادة	معدن
نقل القوة	0.1 واط
أبعاد	17 مم × 16.5 مم
تقنيات متوافقة	FM و FDMA
FIFO TX/RX	256 بت
اكتشاف قناة RSSI	مدعوم
استهلاك الطاقة	استخدام الطاقة المنخفضة: من 10 إلى 12 مللي أمبير
مسافة الإرسال	ما يصل إلى 5 كم
وضع النقل	FIFO أو الوضع المباشر
نقل البيانات غير المحظور	مدعوم
طرق التعديل	OOK ، GFSK ، GMSK ، FSK
هوائي	الهوائي الخارجي للنطاق الممتد ، الذي صنعته Semtech
معلمات قابلة للتكوين	معدل تصحيح الخطأ ، عرض النطاق الترددي ، عامل الانتشار
معالجة الإشارة	يمكن أن تنقل الإشارات المختلفة عبر قناة مماثلة دون تدخل
دعم مكافحة الرملة	56 ديسيبل دعم قناة Super Super

توصيل وحدة SX1278 Lora RF مع Arduino

يتضمن توصيل وحدة SX1278 Lora RF إلى Arduino إنشاء زوج من أجهزة الإرسال المستقبلة باستخدام لوحين Arduino UNO.تعمل وحدة SX1278 بتردد 433 ميجا هرتز ، مما يوفر حلًا موثوقًا منخفض الطاقة للاتصال اللاسلكي الآمن والطويل المدى.هذا يجعلها ذات قيمة لتطبيقات إنترنت الأشياء (إنترنت الأشياء) و M2M (آلة إلى آلات).مع هذا الإعداد ، يمكن لأجهزة مثل أجهزة الاستشعار والبوابات التواصل لاسلكيًا ، وتشكيل العمود الفقري لأنظمة الأتمتة الحديثة.تتطلب الواجهة أجهزة محددة: وحدتان SX1278 LORA ، ولوحان Arduino UNO ، ومستشعر DHT11 لقياسات درجة الحرارة والرطوبة ، ووحدة LCD 16 × 2 لعرض البيانات ، وأسلاك الطائر للاتصالات.يقوم جهاز الإرسال بجمع البيانات البيئية باستخدام مستشعر DHT11 ويرسلها لاسلكيًا إلى جهاز الاستقبال ، الذي يعرض البيانات على شاشة LCD.

جانب الإرسال: إعداد Lora مع Arduino

لتكوين جهاز الإرسال ، من الضروري الأسلاك الدقيقة بين وحدة SX1278 Lora و Arduino UNO.تتضمن الوحدة 16 دبابيسًا ، من بينها 6 من GPIO و 4 دبابيس أرضية.الاتصالات المناسبة ضمان رابط اتصال مستقر.أولاً ، قم بتوصيل دبابيس Lora Module 3.3V و Order إلى دبابيس Arduino المقابلة.بعد ذلك ، استخدم أسلاك الطائر لربط دبابيس الاتصال: NSS و DiO0 و SCK و MISO و MOSI و RST إلى دبابيس رقمية Arduino محددة.بعد ذلك ، قم بتوصيل مستشعر DHT11 إلى Arduino.يقيس هذا المستشعر درجة الحرارة والرطوبة ، مما يشكل البيانات المراد نقلها.يعد هذا التكوين جهاز الإرسال لجمع البيانات البيئية وإرساله لاسلكيًا.تعتمد موثوقية الإرسال على كل من تعيينات الدبوس الدقيقة وتوافق الأجهزة.بمجرد التشغيل ، يكون هذا النظام مناسبًا للتطبيقات مثل مراقبة البيانات عن بُعد أو نقل البيانات لمسافات طويلة.

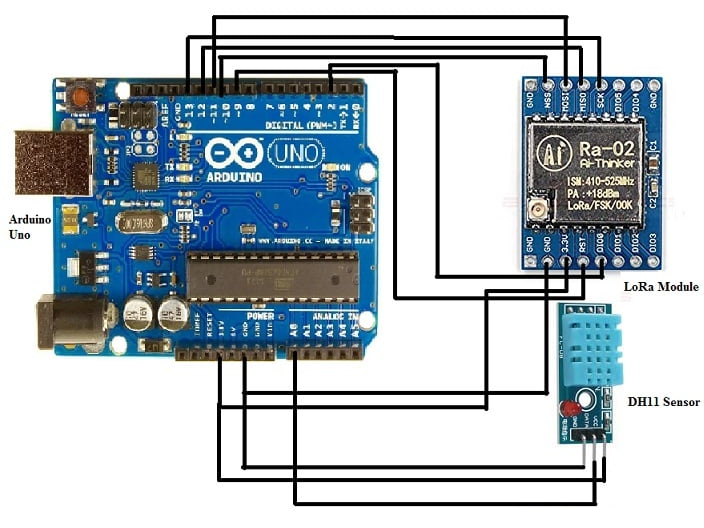

تواصل لورا مع Arduino Uno في جانب الإرسال

جانب الاستلام: إعداد Lora مع Arduino و LCD شاشة

يكرر الجانب المستلم الكثير من إعداد جهاز الإرسال ولكنه يتضمن وحدة LCD 16 × 2 لتصور البيانات.تتطابق اتصالات وحدة Lora (دبابيس الطاقة والاتصالات) مع جهاز الإرسال ، مما يضمن أداءً ثابتًا في كلا الطرفين.تتطلب وحدة LCD اتصالات إضافية للطاقة والبيانات والتحكم ، على النحو التالي:

• قم بتوصيل VSS بـ GND و VDD إلى 5V للسلطة.

• نعلق VO إلى GND للتحكم في التباين.

• Link Rs و RW و E و Data Lines (D4 إلى D7) إلى دبابيس Arduino المقابلة.

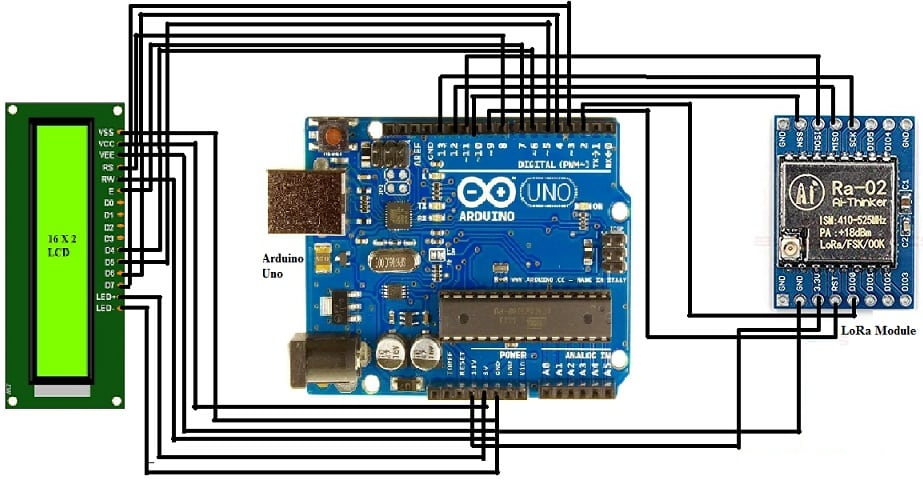

تواصل لورا مع Arduino Uno في جانب المتلقي

رمز Arduino: تكوين جهاز الإرسال والمستقبل

تعمل عملية الترميز على الاستفادة من مكتبات Arduino لإدارة إدخال المستشعر ونقل البيانات والاستقبال.يستخدم رمز جهاز الإرسال مكتبات SPI و Lora و DHT لجمع بيانات درجة الحرارة والرطوبة وتنسيقها وإرسالها عبر وحدة Lora.تشمل الخطوات في الكود:

• تهيئة تردد Lora في 433 ميجا هرتز.

• قراءة بيانات المستشعر باستخدام مكتبة DHT.

• تنسيق البيانات باستخدام محدد ('c') لتسهيل فك التشفير بواسطة المتلقي.

• نقل البيانات المنسقة.

تم تصميم رمز المتلقي لفك تشفير الحزم الواردة وعرض البيانات المستخرجة على شاشة LCD.ينفذ المهام التالية:

• تكوين وحدة Lora للاستماع لحزم البيانات.

• فك تشفير الحزم ، مما يضمن التنسيق يطابق المحدد.

• يقوم بتحديث شاشة LCD مع قراءات درجة الحرارة والرطوبة المستلمة.

تطبيقات وحدة SX1278 Lora RF

تقدم الزراعة

تلعب وحدة SX1278 Lora RF دورًا في تحديث الزراعة من خلال قدرات الاتصال بعيدة المدى.من خلال تمكين مشاركة بيانات الوقت بين أجهزة الاستشعار المنتشرة عبر الأراضي الزراعية الشاسعة ، تساعد هذه الوحدات المزارعين على مراقبة صحة المحاصيل ورطوبة التربة والظروف البيئية.هذا يسمح لاتخاذ القرارات الأكثر ذكاءً ، والمحسّنة المحسّنة ، وإدارة الموارد الأفضل.شهد المزارعون زيادة الإنتاجية والتزام أقوى بالممارسات المستدامة ، مع تسليط الضوء على تأثير الوحدة النمطية على قيادة الابتكار في الزراعة.

تعزيز اتصال IoT

وحدة SX1278 هي جوهر للنظم الإيكولوجية لإنترنت الأشياء ، حيث تعمل على تشغيل التقدم في مجالات مثل المدن الذكية والرعاية الصحية.إن قدرتها على توفير اتصالات منخفضة الطاقة ومسافة طويلة يضمن اتصالات موثوقة في الشبكات الأكثر تعقيدًا.هذه الموثوقية مهمة مع استمرار توسيع إنترنت الأشياء ، مع تلبية الوحدة النمطية للحاجة المتزايدة للاتصالات المستقرة وعالية الأداء عبر أجهزة متعددة.يرى الكثيرون SX1278 على أنه جيد لبناء البنية التحتية القابلة للتطوير والاستعداد في المستقبل.

دعم الكفاءة الصناعية

في الإعدادات الصناعية ، تعمل وحدات SX1278 على تعزيز المراقبة عن بُعد وإدارة الأصول.وهي تضمن تدفقًا ثابتًا لبيانات المستشعر إلى الأنظمة المركزية ، مما يتيح عمليات أفضل ، وصيانة تنبؤية ، وزيادة السلامة.مع موثوقية الإشارة القوية والتغطية الواسعة ، تعمل الوحدة بشكل جيد في البيئات الصعبة ، مما يقلل من التوقف عن العمل وتحسين الكفاءة التشغيلية.مرونتها تجعل أداة ممتازة لقيادة الابتكار في التصنيع والإنتاج.

إحداث ثورة في أتمتة المنزل

تقع وحدة SX1278 في قلب تكنولوجيا المنازل الذكية ، مما يتيح التواصل الفعال بين الأجهزة مثل الإضاءة وأنظمة الأمان والتحكم في المناخ.من خلال دعم تكوينات الشبكة النجمية والشبكات ، يضمن تفاعلًا سلسًا عبر الأنظمة ، مما يعزز بيئات معيشة أكثر ذكاءً وسريع الاستجابة.يعزز هذا التوصيلية المستقرة والبعيدة المدى الراحة ، وكفاءة الطاقة ، والتخصيص ، وتحويل المنازل إلى مساحات ديناميكية تفاعلية.

توسيع الفرص التجارية

تقوم وحدات SX1278 بإلغاء تأمين إمكانيات جديدة عبر الصناعات التي تتطلب اتصالًا طويل المدى ، بما في ذلك الخدمات اللوجستية والتجزئة.إن القدرة على التكيف تجعلها مناسبة لمختلف التطبيقات التجارية ، مع استمرار الطلب على حلول الاتصالات المتقدمة.
