TMS320C6713BZDP225 DSP دليل: الميزات ، pinout ، التطبيقات ، البدائل وأوراق البيانات

هذا الدليل يدور حول TMS320C6713BZDP225 ، وهو معالج إشارة رقمية عالية السرعة (DSP).إنه يشرح كيف تعمل الشريحة ، وما تستخدمه ، ولماذا هو خيار قوي للوظائف التي تحتاج إلى معالجة سريعة ودقيقة.يغطي الدليل الميزات الرئيسية للشريحة مثل سرعة 225 ميجاهرتز ودعم النقطة العائمة والذاكرة الكبيرة والأدوات المدمجة المفيدة مثل المنافذ الصوتية وواجهات الذاكرة.يوضح أيضًا كيفية توصيله ، وكيفية برمجته خطوة بخطوة ، ومكان استخدامه ، وما هي الأجزاء الأخرى المماثلة التي يمكنك اختيارها إذا لزم الأمر.

كتالوج

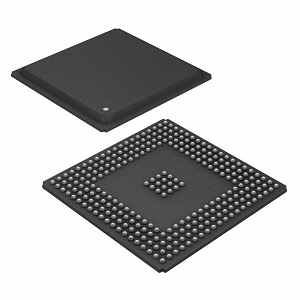

TMS320C6713BZDP225 نظرة عامة

ال TMS320C6713BZDP225 هو معالج إشارة رقمية قوي النقطة (DSP) مصمم للتعامل مع المهام عالية السرعة وذات الدقة العالية.ينتمي إلى منصة TMS320C6000 ™ DSP ، وتحديداً عائلة C67x ، تعمل هذه الشريحة بسرعة الساعة 225 ميغاهيرتز وتسلم ما يصل إلى 1350 MFLOPs و 1800 mips من قوة المعالجة.بنيت حول بنية كلمة تعليمات طويلة للغاية (VLIW) ، يمكن أن تنفذ ما يصل إلى ثمانية تعليمات بالتوازي لكل دورة.يدمج الجهاز 264 كيلو بايت من ذاكرة الوصول العشوائي على الرقاقة ويدعم الذاكرة الخارجية مثل SRAM و SDRAM من خلال واجهة ذاكرة خارجية 32 بت (EMIF).كما يوفر دعمًا محيطيًا قويًا ، بما في ذلك المنافذ التسلسلية الصوتية متعددة القنوات (MCASP) ، والمنافذ التسلسلية المخزنة (MCBSP) ، وواجهة منفذ مضيف 16 بت (HPI) ، ووحدة تحكم EDMA 16 قناة لحركة البيانات الفعالة.

قم بتأمين أوامرك بالجملة من TMS320C6713BZDP225 اليوم للحفاظ على مشاريعك تعمل دون تأخير.

TMS320C6713BZDP225 CAD نماذج

TMS320C6713BZDP225 رمز

TMS320C6713BZDP225 بصمة

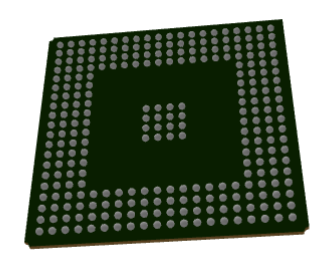

TMS320C6713BZDP225 3D النموذج

TMS320C6713BZDP225 ميزات

الهندسة المعمارية الأساسية: يعتمد المعالج على بنية VLIW ، والتي تسمح لها بتنفيذ ما يصل إلى ثمانية تعليمات بالتوازي خلال كل دورة على مدار الساعة.تزيد هذه البنية من الإنتاجية والكفاءة إلى الحد الأقصى ، مما يجعل الشريحة مناسبة للتطبيقات كثيفة الحساب مثل معالجة الإشارات وتحليلها.

سرعة الساعة: تعمل على تردد 225 ميجاهرتز ، وتوفر الشريحة إمكانيات المعالجة عالية السرعة.تضمن سرعة الساعة هذه مفاضلة متوازنة بين الأداء واستهلاك الطاقة ، وهو أمر جيد في الأنظمة المضمنة والصناعية.

أداء: مع القدرة على أداء ما يصل إلى 1350 مليون عملية عائمة في الثانية (MFLOPS) و 1800 مليون تعليمات في الثانية (MIPs) ، يتعامل هذا DSP مع الخوارزميات المعقدة والحسابات العددية على نطاق واسع بكفاءة.

الذاكرة على الرقاقة: يدمج المعالج 264 كيلو بايت من الذاكرة السريعة على الرقاقة.يسمح ذلك بالوصول السريع إلى البيانات والتعليمات المهمة ، وتقليل الكمون وتحسين سرعة التنفيذ.

واجهة الذاكرة الخارجية: تدعم واجهة الذاكرة الخارجية المخصصة 32 بت (EMIF) مجموعة واسعة من أجهزة الذاكرة الخارجية ، بما في ذلك SRAM و SDRAM و Flash.يسمح هذا للنظام بتوسيع سعة الذاكرة بناءً على متطلبات التطبيق.

الجهد التشغيل: تعمل الشريحة على جهد أساسي منخفض من 1.26 فولت لتقليل استخدام الطاقة ، مع الحفاظ على التوافق مع معايير I/O 3.3V ، وهو أمر شائع في العديد من الأنظمة المضمنة.

المنافذ التسلسلية الصوتية متعددة القنوات: ويشمل اثنين من واجهات MCASP لنقل واستلام بيانات الصوت متعددة القنوات.هذه المنافذ مهمة في تطبيقات مثل خلط الصوت والتعرف على الصوت ومعالجة الموسيقى الرقمية.

المنافذ التسلسلية متعددة القنوات : يوفر اثنان من MCBSPs اتصالات متسلسلة عالية السرعة للتفاعل مع برامج الترميز أو أجهزة الاستشعار الرقمية أو الأجهزة التسلسلية الأخرى.أنها توفر المرونة في نقل كل من بيانات الصوت والتحكم.

واجهة منفذ المضيف (HPI): يتيح HPI 16 بت قناة اتصال سريعة ومباشرة بين DSP ومعالج المضيف ، مما يسمح بتبادل البيانات الفعال أثناء تصحيح الأخطاء أو العمليات.

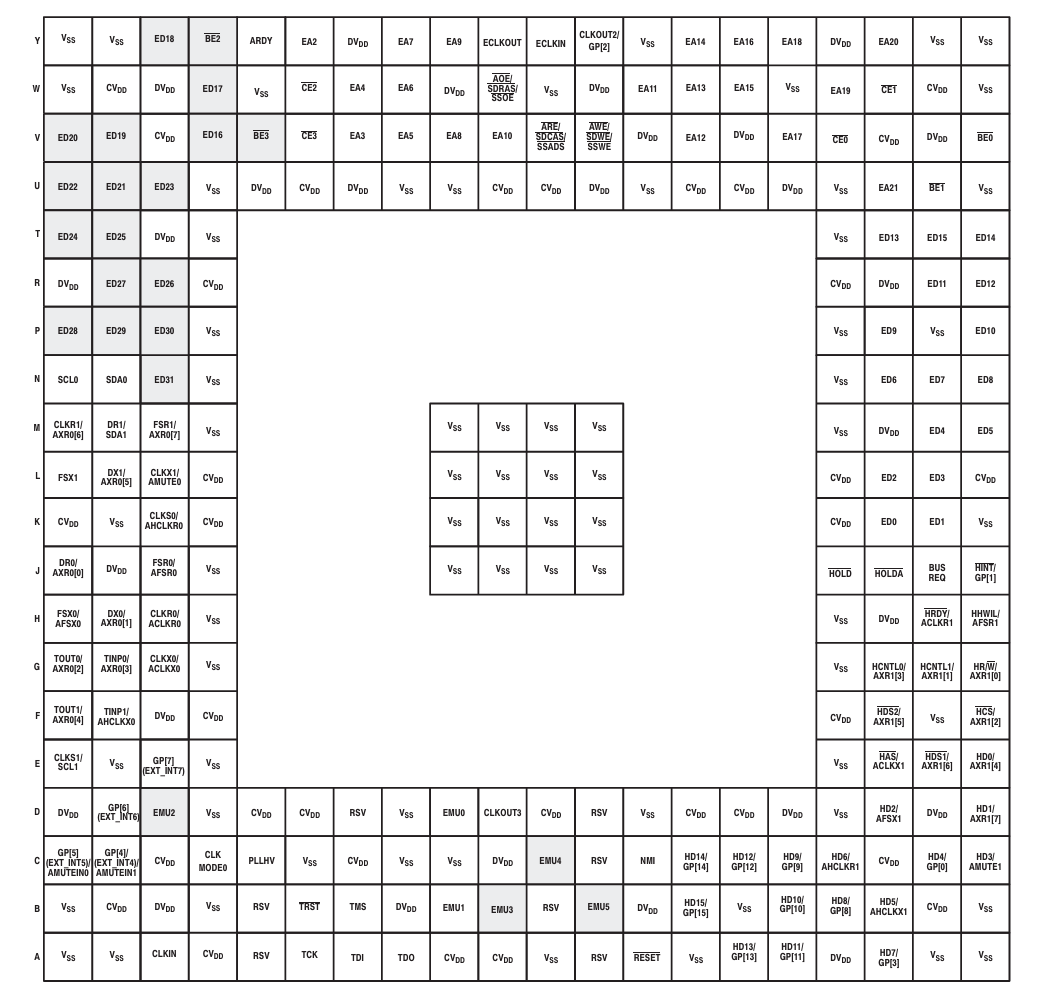

TMS320C6713BZDP225 Pinout Diagram

يوضح مخطط pinout هذا كيف يتم ترتيب كل اتصال (أو "الكرة") في الجزء السفلي من رقاقة TMS320C6713BZDP225 ، والتي تستخدم حزمة BGA 225 كرة.تشكل الصفوف (من A إلى Y) والأعمدة (1 إلى 15) شبكة ، ويوضح كل مربع الوظيفة أو إمدادات الطاقة التي يتم تعيينها في هذا الموقع.تحتوي الرقاقة على العديد من دبابيس الطاقة مثل VSS (الأرض) و CVDD أو DVDD (مزود الطاقة) ، والتي تنتشر حولها للحفاظ على الشريحة مدعومة بالتساوي.يتم استخدام دبابيس مثل Clkin و Reset و TMS و TDI و TDO بالقرب من القاع للبرمجة والتصحيح مع JTAG.

تربط المسامير الأخرى المعالج بأجزاء خارجية مثل الذاكرة والأجهزة الأخرى.وتشمل هذه خطوط العناوين (EAX) ، وخطوط البيانات (EDX) ، و Chip Selects (CEX) ، وإشارات التحكم (Hold ، Busreq ، إلخ).سترى أيضًا دبابيس للتواصل التسلسلي مثل MCBSP ، و I/OS للأغراض العامة (GPIO) ، مما يجعل الرقاقة مرنة للعديد من التصميمات.في منتصف الشريحة ، هناك المزيد من VSS و VDD دبابيس مجمعة معًا للمساعدة في توازن الطاقة المستقرة والحرارة.يساعد هذا التصميم المعالج بسلاسة ، خاصة وأنه مصمم لمهام معالجة الإشارات الرقمية عالية السرعة.

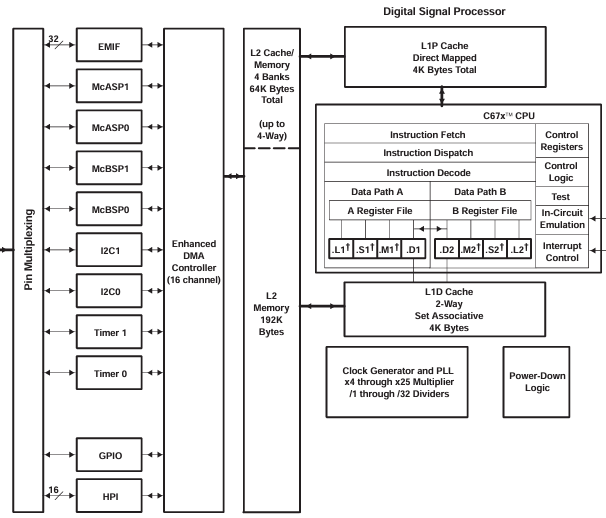

TMS320C6713B مخطط كتلة وظيفية

يوضح مخطط الكتلة الوظيفية لـ TMS320C6713B ، بما في ذلك TMS320C6713BZDP225 ، كيف يعمل معالج الإشارات الرقمية (DSP) ويتصل بمكونات أخرى.يوجد في المركز C67x+ CPU Core ، والذي يستخدم نوعًا خاصًا من التصميم يسمى VLIW (كلمة تعليمية طويلة جدًا).يتيح ذلك تشغيل ما يصل إلى ثمانية تعليمات في نفس الوقت ، مما يجعله سريعًا جدًا للمهام مثل معالجة الصوت أو الإشارات.يحتوي المعالج على مسارين رئيسيين للبيانات ، المسار A و Path B ، ولكل منهما مجموعة من السجلات والوحدات الخاصة به للتعامل مع عمليات الرياضيات والمنطق.هذا يساعد المعالج على التعامل مع الحسابات المعقدة بسرعة وكفاءة.

بالنسبة للذاكرة ، يتضمن DSP ذاكرة التخزين المؤقت L1 للتعليمات والبيانات (4 كيلو بايت لكل منهما) وذاكرة L2 أكبر (192 كيلو بايت) ، والتي يمكن أن تكون بمثابة ذاكرة التخزين المؤقت أو استخدامها مباشرة.هناك أيضًا وحدة تحكم ذاكرة التخزين المؤقت/الذاكرة التي تدير ما يصل إلى أربع كتل ذاكرة 64 كيلو بايت ، مما يساعد على تسريع الوصول إلى البيانات.تتضمن الرقاقة وحدة تحكم DMA مع 16 قناة لنقل البيانات بين الذاكرة والأجهزة الطرفية دون إبطاء وحدة المعالجة المركزية.وهو يدعم واجهات مختلفة مثل EMIF للذاكرة الخارجية ، MCASP و MCBSP للاتصال التسلسلي ، I2C ، أجهزة ضبط الوقت ، GPIO ، و HPI للتفاعل المضيف.يتم توصيلها باستخدام تعدد الإرسال دبوس ، مما يسمح بالتكوين المرن بناءً على احتياجات المشروع.كما أنه يحتوي على نظام ساعة مع PLL يقوم بضبط السرعة عن طريق ضرب أو تقسيم ساعة الإدخال ، ومنطق الطاقة لتوفير الطاقة.للتصحيح والتحكم في النظام ، فإنه يشمل محاكاة الدائرة والتحكم في المقاطعة.

TMS320C6713BZDP225 مواصفات

يكتب	المعلمة
الشركة المصنعة	أدوات تكساس
مسلسل	TMS320C67X
التغليف	صينية
حالة الجزء	نشيط
يكتب	نقطة عائمة
واجهة	الواجهة المضيفة ، I2C ، MCASP ، MCBSP
معدل الساعة	225 ميجا هرتز
ذاكرة غير متطايرة	خارجي
كبش على الرقاقة	264 كيلو بايت
الجهد - i/o	3.30V
الجهد - جوهر	1.26V
درجة حرارة التشغيل	0 درجة مئوية ~ 90 درجة مئوية (TC)
نوع التثبيت	جبل السطح
حزمة / حالة	272-BBGA
حزمة جهاز المورد	272-BGA (27x27)
رقم المنتج الأساسي	TMS320

تطبيقات TMS320C6713BZDP225

معالجة الصوت

يستخدم TMS320C6713BZDP225 على نطاق واسع في أنظمة الصوت نظرًا لأدائه العائم العائم وقدرات المعالجة.إنه مثالي للمهام مثل المعادلة ، والتصفية ، وإلغاء الصدى ، وتوليد المؤثرات الصوتية ، والتحكم في النطاق الديناميكي في الخلاطات الرقمية ومعالجات التأثيرات ومعدات الاستوديو.إن دعمها للمنافذ التسلسلية متعددة القنوات (MCASP و MCBSP) يجعلها مثالية لعمليات الإدخال/الإخراج الصوتي ، وأنظمة التعرف على الصوت ، والأدوات الموسيقية الرقمية ، وأنظمة تعزيز الصوت عالية الجودة.

الاتصالات السلكية واللاسلكية

في مجال الاتصالات ، يلعب DSP دورًا في التعامل مع تدفقات البيانات عالية السرعة ومخططات التعديل المعقدة.يتم استخدامه في معالجة النطاق الأساسي داخل محطات القاعدة الخلوية والمودم.تضمن قدرة المعالج على إدارة الخوارزميات المتقدمة لتصحيح الأخطاء وقمع الصدى وضغط البيانات نقل صوت وبيانات موثوق به عبر الشبكات.كما يدعم مهام تشكيل حركة مرور الشبكة ومعالجة الحزم في أجهزة التوجيه والمفاتيح ، مما يساهم في أنظمة اتصال فعالة وذكية.

التصوير الطبي

يتم استخدام TMS320C6713BZDP225 في المعدات الطبية مثل الموجات فوق الصوتية ، CT ، وآلات التصوير بالرنين المغناطيسي.يتيح المعالجة السريعة لبيانات الصورة ، وإجراء وظائف مثل تقليل الضوضاء ، وتحسين الحافة ، وإعادة بناء الصور في الوقت.من خلال وحداتها الحسابية القوية وقدرات معالجة الذاكرة ، يحسن DSP وضوح الصورة ويقلل من التأخير التشخيصي.استجابةها مهمة للتطبيقات التي تكون فيها مراقبة المريض أو الإجراءات الموجهة للصور حساسة للوقت.

الأتمتة الصناعية

في بيئات التحكم الصناعي ، يتم الوثوق بهذا DSP للتحكم الدقيق للمحرك والروبوتات والمراقبة.تقوم بمعالجة بيانات المستشعر من المحركات والمحركات لضمان التحكم الدقيق للحركة ، وهو أمر مهم لآلات CNC وخطوط التجميع والروبوتات.تتيح معالجة الإشارات السريعة أنظمة التحكم في التغذية المرتدة الموثوقة ، مما يضمن كفاءة الطاقة والسلامة التشغيلية.يتم استخدام الجهاز أيضًا في شبكات المستشعرات الذكية لإجراء تحليل البيانات المحلية وتقليل الحمل على الأنظمة المركزية.

أنظمة السيارات

في المركبات الحديثة ، يدعم DSP كلاً من تطبيقات المعلومات والترفيه والسلامة.إنه يتعامل مع معالجة بيانات الصوت والفيديو لأنظمة الترفيه للسيارات ، بما في ذلك إلغاء الضوضاء وتعزيز الصوت.علاوة على ذلك ، تقوم تكنولوجيا المعلومات بمعالجة بيانات المستشعر في أنظمة مساعدة السائقين المتقدمة (ADAS) ، والمساعدة في اكتشاف الكائنات ، وتحذيرات مغادرة المسار ، والتحكم التكيفي.إن موثوقيتها وسرعة تجعلها مناسبة للمهام داخل إلكترونيات السيارات.

العسكرية والفضاء

يتم استخدام TMS320C6713BZDP225 في الرادار والسونار وأنظمة الاتصالات الآمنة في تطبيقات الدفاع.إنه يتعامل مع الكشف عن الإشارات ، وتصفية الضوضاء ، وتحليل الشكل الموجي لأنظمة المراقبة والاستهداف.في الفضاء ، يدعم فك تشفير إشارة الاتصال عبر الأقمار الصناعية ومعالجة القياس عن بعد.تضمن قدرة المعالج على مواجهة أحمال البيانات المطلوبة وتوفير المخرجات موثوقيتها في بيئات الوعرة والعالية المخاطر.

TMS320C6713BZDP225 أجزاء مماثلة

• TMS320C6713BGDP225

يعد TMS320C6713BGDP225 متغيرًا قريبًا من TMS320C6713BZDP225 ، حيث يشترك في نفس سرعة الساعة 225 ميجاهرتز وحزمة 272 كرة BGA.يكمن التمييز الأساسي في التغليف الداخلي أو الاختلافات الطفيفة في التصنيع (غالبًا ما تتعلق بتقدير درجة الحرارة أو خيارات المواد) والتي قد تؤثر على سلسلة التوريد أو الامتثال التنظيمي لبيئات معينة.نظرًا لأنه يوفر أداءً متطابقًا وتوافقًا مع دبوس ، فإنه يعمل كبديل مباشر للمنزل ، مما يجعله أحد أكثر البدائل ملاءمة إذا كان BZDP225 غير متوفر.

• TMS320C6713BZDP300

يعزز TMS320C6713BZDP300 أداء مع سرعة ساعة أسرع تبلغ 300 ميغاهيرتز مع الحفاظ على نفس حزمة BGA وجهده.تتيح سرعة المعالجة المتزايدة هذه التنفيذ بشكل أسرع لخوارزميات النقطة العائمة ، وهو مثالي للتطبيقات التي تتطلب إنتاجية أعلى مثل معالجة الصوت المتقدمة أو الحصول على البيانات.بالنسبة لأولئك الذين يتطلعون إلى تعزيز أداء النظام دون إعادة تصميم الأجهزة ، فهذه ترقية فائقة على إصدار 225 ميجاهرتز.

• TMS320C6713BGDP300

يوفر TMS320C6713BGDP300 نفس قوة المعالجة 300 MHz مثل BZDP300 ، ولكن مثل BGDP225 ، قد يتضمن اختلافات طفيفة في مواد التغليف أو التجميع الداخلية.يظل متوافقًا مع دبوس ومتطابق وظيفيًا في معظم حالات التطبيق.هذا يجعلها بديلاً ممتازًا عالي الأداء ، خاصة بالنسبة للبيئات الصناعية أو المنظمة حيث قد تكون هناك حاجة إلى مرونة مصادر المكونات والامتثال.

TMS320C6713BZDP225 خطوات البرمجة

1. إعداد بيئة التطوير

لبدء برمجة TMS320C6713BZDP225 ، يجب عليك تثبيت Code Composer Studio (CCS) ، بيئة التطوير المتكاملة الرسمية لـ Texas Instruments (IDE).تدعم هذه البيئة تجميع مشاريع DSP ، وإدارة مشاريع DSP.قم بتوصيل مجموعة DSP Starter Kit (DSK) أو أي لوحة تطوير مدعومة عبر USB أو واجهة JTAG على جهاز الكمبيوتر الخاص بك.تأكد من أن اللوحة تعمل بشكل صحيح وأن السائقين مثبتون بشكل صحيح.بمجرد أن تتعرف CCS على اتصال الأجهزة ، فأنت مستعد لتكوين مساحة عمل المشروع.

2. إنشاء وتكوين مشروع جديد

قم بتشغيل CCS وإنشاء مشروع جديد مخصص لجهاز TMS320C6713.اختر تكوين الهدف المناسب ، وتحديداً تحديد C6713 DSP Core.بعد ذلك ، قم بتكوين إعدادات التحويل البرمجي والرابط ، وتشمل هذه تحديد أقسام الذاكرة ، وتحديد الدلائل ، وضبط أعلام التحسين.إذا كنت تستخدم أي مكتبات طرف ثالث أو kernel DSP/BIOS من TI ، فهذه هي أيضًا المرحلة التي تضيفها إلى بيئة المشروع.

3. تطوير رمز التطبيق الخاص بك

حان الوقت الآن لكتابة التطبيق الفعلي.يمكن كتابة الكود في C للبساطة أو في التجميع لتحقيق أقصى أداء.يدعم C6713 تنفيذ خوارزميات DSP عالية الكفاءة ، ويوفر TI مكتبات DSP محسنة (على سبيل المثال ، DSPLIB ، IMGLIB) لتسريع التطوير.تأكد من التصميم مع وضع إدارة الذاكرة في الاعتبار ، باستخدام ذاكرة الوصول العشوائي الداخلية بكفاءة أثناء تنظيم بيانات أكبر في الذاكرة الخارجية من خلال EMIF.غالبًا ما تتضمن معالجة الإشارات تنفيذ الحلقة السريعة ، ومعالجة المخزن المؤقت ، وإدارة المقاطعة ، لذلك بنية منطقك وفقًا لذلك.

4. بناء وتصحيح التطبيق

مع استعداد رمز المصدر ، استخدم CCS لبناء المشروع.تقوم عملية الإنشاء بتجميع الكود وربطه بإنتاج ملف (.OUT) قابل للتنفيذ.قم بتحميل هذا الإخراج في DSP عبر CCS.يمكنك بعد ذلك بدء عملية تصحيح الأخطاء باستخدام أدوات CCS ، وتعيين نقاط التوقف ، ومتغيرات مشاهدة ، وفحص السجلات ، والخطوة من خلال التعليمات.هذه الخطوة مهمة لالتقاط مشكلات منطقية أو توقيت ، خاصة في مهام معالجة الإشارات.

5. اختبار وتحسين

بمجرد تشغيل البرنامج دون أخطاء ، قم بإجراء اختبار وظيفي لضمان تصرفه على النحو المقصود في حالات الاستخدام العملي.استخدم أدوات التنميط والقياس في CCS لقياس مقاييس الأداء مثل دورات التعليمات واستخدام الذاكرة وتأخير المعالجة.بناءً على هذه الأفكار ، قم بتحسين الكود الخاص بك لسرعة التنفيذ وكفاءة الموارد.تشمل تقنيات التحسين الشائعة حلقة حلقة ، وتقليل الوصول إلى الذاكرة ، واستغلال بنية التعليم المتوازية في VLIW DSP Core.

6. نشر التطبيق

بعد الاختبار والتحسين ، قم بإعداد البناء النهائي جاهز للإنتاج.إذا كانت DSP ستعمل بشكل مستقل ، فستحتاج إلى برمجة التطبيق في ذاكرة فلاش غير متطايرة بحيث يتم التمسك بها تلقائيًا عند التشغيل.قد تتطلب هذه الخطوة أدوات مثل مبرمج فلاش أو تكوين تحميل التمهيد.أخيرًا ، قم بتوثيق عملية الإعداد ، وخريطة الذاكرة ، وهيكل رمز المصدر ، وسلوك النظام لدعم التطوير المستقبلي أو التحديثات أو احتياجات التصحيح.

TMS320C6713BZDP225 مزايا

دقة نقطة العائمة

يوفر TMS320C6713BZDP225 الدعم الأصلي لعمليات النقطة العائمة ، والتي تميزها عن العديد من DSPs ذات النقطة الثابتة.هذه القدرة تبسط بشكل كبير تطوير الخوارزميات الرياضية المعقدة من خلال القضاء على الحاجة إلى التحجيم اليدوي والإدارة الحسابية النقطة الثابتة.تكون دقة النقطة العائمة ذات قيمة عند العمل مع نطاقات ديناميكية واسعة أو بيانات حساسة ، مما يضمن أن النتائج أكثر دقة وأسهل في الاختبار.

الهندسة المعمارية الفعالة

في قلب TMS320C6713BZDP225 ، تكمن بنية كلمة تعليمية طويلة جدًا (VLIW) التي تمكن المعالج من تنفيذ ما يصل إلى ثمانية تعليمات في وقت واحد لكل دورة على مدار الساعة.هذا التوازي يعزز الإنتاجية بشكل كبير ، مما يجعل الرقاقة مناسبة بشكل جيد للتطبيقات الثقيلة مثل FFTs ، أو تصفية ، أو حلقة التحكم التكيفية. هذا يعني القدرة على تنفيذ خوارزميات أكثر تقدماً ضمن قيود توقيت أكثر إحكامًا ، مما يؤدي إلى تحسين أداء النظام بشكل عام دون الحاجة إلى معالجات متعددة أو معالجات مشتركة.تم تصميم الهندسة المعمارية لزيادة التوازي على مستوى التعليمات بشكل فعال ، مما يساعد على تقليل الكمون وتحسين سرعة التنفيذ.

التكامل المحيطي القوي

تم تصميم DSP مع إمكانات I/O متعددة الاستخدامات وتواصل الذاكرة ، بما في ذلك المنافذ التسلسلية الصوتية متعددة القنوات (MCASP) ، والمنافذ التسلسلية المخزنة متعددة القنوات (MCBSP) ، وواجهة ذاكرة خارجية 32 بت قوية (EMIF).تجعل هذه الواجهات من السهل الاندماج مع مختلف الأجهزة الخارجية مثل برامج ترميز الصوت أو المستشعرات أو محولات البيانات أو ذاكرة ذاكرة الوصول العشوائي/الفلاش الخارجية.تقلل الأجهزة الطرفية المدمجة من الحاجة إلى منطق الغراء الخارجي أو المعالجات ، مما يساعد على تبسيط تصميم النظام وخفض تكاليف التطوير.

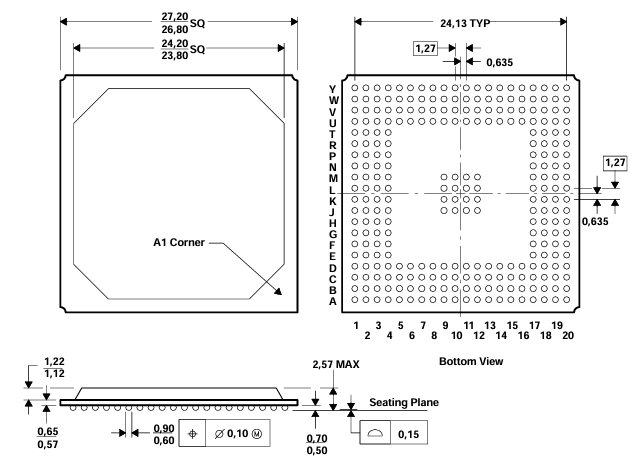

TMS320C6713BZDP225 أبعاد التغليف

• نوع الحزمة: صفيف شبكة الكرة البلاستيكي (PBGA)

• حجم الجسم:

الاسمية: 24.20 مم × 24.20 مم

الحد الأدنى: 23.80 مم × 23.80 مم

الحد الأقصى: 24.20 مم × 24.20 مم (الحافة الخارجية)

• كرة الكرة: 1.27 مم نموذجي

• قطر الكرة: 0.90 مم (اسمي) ، 0.60 مم (دقيقة)

• ارتفاع الحزمة: 1.22 مم (كحد أقصى) ، 1.12 مم (دقيقة)

• طائرة جلوس إلى مركز الكرة: 0.15 مم

• صفيف الكرة: 20 × 20 شبكة مع بعض المواقف المفقودة (إجمالي 272 كرة)

• حزمة رمز الخطوط العريضة: S-PBGA-N272

حزمة الخطوط العريضة

TMS320C6713BZDP225 الشركة المصنعة

يتم تصنيع TMS320C6713BZDP225 بواسطة أدوات تكساس (TI) ، وهو رائد معترف به عالميًا في صناعة أشباه الموصلات.يقع مقرها الرئيسي في دالاس ، تكساس ، ببناء سمعة طويلة الأمد للابتكار في تقنيات المعالجة التناظرية والمدمجة.مع عقود من الخبرة في معالجة الإشارات الرقمية ، طورت TI منصة TMS320C6000 ™ DSP (والتي بموجبها تم إطلاق سلسلة C6713) لتلبية احتياجات الحوسبة المعقدة عبر الصناعات.بصفتها الشركة المصنعة ، تضمن TI التحكم الصارم في الجودة ، والوثائق الشاملة ، ودعم أداة البرمجيات المستمرة من خلال نظامها الإيكولوجي ، بما في ذلك استوديو Code Composer ومكتبات DSP المحسنة.العديد من الثقة ليس فقط للأجهزة عالية الأداء مثل TMS320C6713BZDP225 ، ولكن أيضًا للموثوقية والتوافر طويل الأجل الذي يطلبه الطلبات المهمة والصناعية.

خاتمة

يعد TMS320C6713BZDP225 عبارة عن DSP قوي يمكنه التعامل مع المهام الثقيلة مثل معالجة الصوت وإشارات الاتصال والصور الطبية والآلات الذكية.إنه يعمل بسرعة ، ويتعامل مع الأرقام بدقة ، ويتصل بسهولة مع الذاكرة والأجهزة الأخرى.يتم استخدامه في العديد من المجالات مثل الصوت والاتصالات والرعاية الصحية والمصانع والسيارات وأنظمة الدفاع.كما يأتي مع دعم جيد وأدوات للتنمية والموثوقية طويلة الأجل.بشكل عام ، إنه خيار ذكي وموثوق للمشاريع المعقدة التي تحتاج إلى معالجة قوية.
