XCS20-3TQ144I FPGA دليل: الميزات والتطبيقات والبدائل وأوراق البيانات

هذا الدليل يدور حول XCS20-3TQ144I ، وهو نوع من رقاقة FPGA من عائلة Spartan/XL.يشرح ما تفعله الشريحة ، وكيف تعمل ، وأين يمكن استخدامها.ستتعرف على قدرتها المنطقية ، ودبابيس الإدخال/الإخراج ، ومستويات الجهد ، وكيف تتعامل مع درجات حرارة مختلفة.كما أنه يغطي كيفية برمجة الرقاقة خطوة بخطوة ، وكيف تنتقل الإشارات إلى الداخل والخروج منها ، وكيفية إعداد عدة رقائق معًا ، ونوع المشاريع التي تفيدها هذه الشريحة.تبرز المقالة أيضًا أبعاد الحزمة ، وخلفية التصنيع ، ونماذج بديلة مناسبة لتلبية احتياجات التصميم المختلفة.

كتالوج

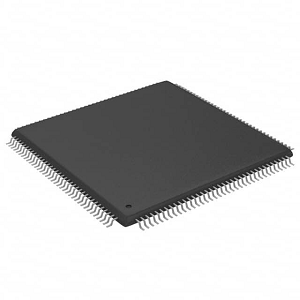

XCS20-3TQ144I نظرة عامة

ال XCS20-3TQ144I، تم تصميمه لتقديم منطق قابل للبرمجة فعال من حيث التكلفة للتطبيقات التي تحتاج إلى كثافة منطقية معتدلة وقدرات I/O المرنة.إنه يوفر ما يقرب من 20،000 بوابة نظام ، مما يوفر موارد منطقية كافية لتنفيذ التصميمات الرقمية.تعمل عند 3.3 فولت مع توافق I/O لأنظمة 3.3V و 2.5 فولت ، وهي تدعم درجة السرعة "-3" ، مما يمثل توازنًا بين الأداء واستخدام الطاقة.تم تصنيفه لدرجات الحرارة الصناعية من -40 درجة مئوية إلى +100 درجة مئوية ، مما يجعلها مناسبة للبيئات القاسية.إنه يعتمد على بنية XC4000 ، مع دعم قوي للبرمجة داخل النظام وسرعات النظام تتجاوز 80 ميغاهيرتز ، ومثالية للمعالجة الإشارات ، والنماذج المنطقية ، والتحكم في المنطق في الأجهزة الحساسة للتكلفة.تمثل عائلة Spartan و Spartan-XL الجيل المبكر لـ Xilinx من FPGAs التي تهدف إلى تحقيق التوازن بين الأداء والقدرة على تحمل التكاليف.بنيت على بنية XC4000 ، فإنها توفر ميزات المنطق مثالية للتطبيقات ذات الحجم الكبير ، حساسة للتكلفة.

إذا كان مشروعك يعتمد على هذا الجهاز المتقشف الموثوق به ، فقم بتأمين الطلبات السائبة من XCS20-3TQ144I اليوم لضمان التوفر أثناء استمرار الأسهم.

XCS20-3TQ144I CAD نماذج

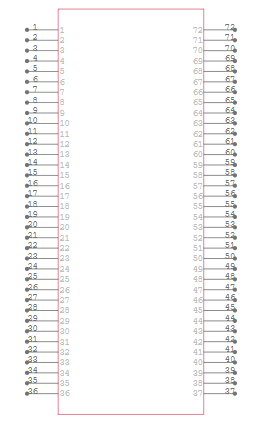

XCS20-3TQ144I الرمز

XCS20-3TQ144I بصمة

XCS20-3TQ144I 3D نموذج

ميزات XCS20-3TQ144I

القدرة المنطقية: يوفر XCS20-3TQ144I ما يقرب من 20،000 بوابة نظام ، مما يعطي مساحة كافية لتنفيذ دوائر منطقية رقمية معقدة.هذه السعة مناسبة تمامًا للتطبيقات المنطقية متوسطة المدى ، مثل آلات الحالة ، وحدات التحكم في الواجهة ، ومهام معالجة الإشارات المعتدلة دون الحاجة إلى موارد FPGA عالية الكثافة.

دبابيس I/O.: مع دعم ما يصل إلى 113 دبابيس الإدخال/الإخراج ، يتيح الجهاز الاتصال المرن مع المكونات الخارجية.يمكن تكوين خطوط الإدخال/الإخراج هذه لمعايير مختلفة ، مما يسمح بتوزيع FPGA مع أجهزة الاستشعار ووحدات الذاكرة وحافلات الاتصالات وغيرها من الأجهزة الطرفية للنظام بسهولة.

الجهد التشغيل: يعمل الجهاز على إمدادات أساسية 3.3 فولت وهو متوافق مع كل من معايير I/O 2.3V و 2.5 فولت.تضمن مرونة الجهد هذه التكامل الأسهل مع أنظمة الجهد المختلط وتقلل من الحاجة إلى مكونات تغيير مستوى إضافية في التصميم.

درجة السرعة: يحدد درجة السرعة "-3" خصائص توقيت الجهاز الداخلي وتأخير الانتشار.يساعد هذا التصنيف في تقدير الحد الأقصى لترددات التشغيل وقيود التوقيت ، خاصة بالنسبة للتصميمات أو التطبيقات المتزامنة التي تتطلب أداء توقيت يمكن الاعتماد عليها.

نطاق درجة الحرارة: تم تصنيفها لنطاق درجة الحرارة الصناعية من -40 درجة مئوية إلى +100 درجة مئوية ، تم تصميم XCS20-3TQ144I لتشغيل موثوق في البيئات المتطلبات.إنه مناسب للاستخدام في التطبيقات الوعرة مثل الأتمتة الصناعية ، والأنظمة الخارجية ، وإلكترونيات السيارات حيث يتطلب التسامح الحراري الواسع.

إعدادات : يدعم FPGA هذا البرمجة داخل النظام ، مما يسمح بتحديث وتعديل التصميم حتى بعد تثبيت الشريحة على PCB.هذه القدرة مفيدة أثناء النماذج الأولية وترقيات المجال ، حيث أنها تعزز المرونة وتقصير دورات التطوير.

امتثال: XCS20-3TQ144I ليس متوافقًا مع ROHS ، مما يعني أنه قد يحتوي على الرصاص أو المواد المقيدة الأخرى.على الرغم من أنها مناسبة للعديد من الأنظمة الصناعية والإرثية ، إلا أن هذا القيد قد يؤثر على أهليته للاستخدام في المنتجات الجديدة المرتبطة بمعايير البيئة والسلامة الحالية.

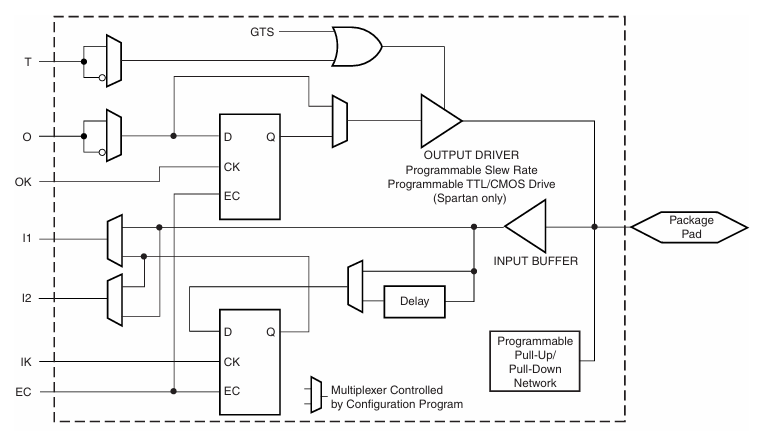

مخطط بلوك Spartan/XL IOB المبسط

يوضح هذا الرسم التخطيطي كيف تتولى كتلة I/O (IOB) في Spartan/XL FPGA مثل XCS20-3TQ144I الإشارات التي تدخل وتخرج من الشريحة.يدير كل من وظائف الإدخال والإخراج باستخدام المنطق القابل للتكوين.بالنسبة للإخراج ، تمر الإشارة عبر مضاعفة ويمكن تخزينها في قلب الوجه قبل إرسالها.يتضمن مسار الإخراج التحكم في المخازن المؤقتة ثلاثية (T) ، والقيام الاختياري (OK) ، والميزات القابلة للبرمجة مثل معدل عدد كبير ومستوى الجهد (TTL/CMOS).يرسل برنامج تشغيل الإخراج الإشارة النهائية إلى دبوس الشريحة الخارجي (لوحة الحزمة).بالنسبة للإدخال ، يتم تخزين الإشارة من الدبوس الخارجي أولاً ، ويمكن أن تمر بتأخير إذا لزم الأمر.ثم يمر عبر قلب آخر ، حيث يمكن إغلاقه بإشارة على مدار الساعة.يتضمن مسار الإدخال سحبًا أو سحبًا قابلًا للبرمجة لمنع القيم العائمة.بشكل عام ، يتيح لك IOB التحكم في كيفية إدخال الإشارات وتخرج من FPGA مع توقيت مرن ومستويات الجهد والسلوك المنطقي ، مما يساعد XCS20-3TQ144I على التكيف مع العديد من تصميمات الدوائر المختلفة.

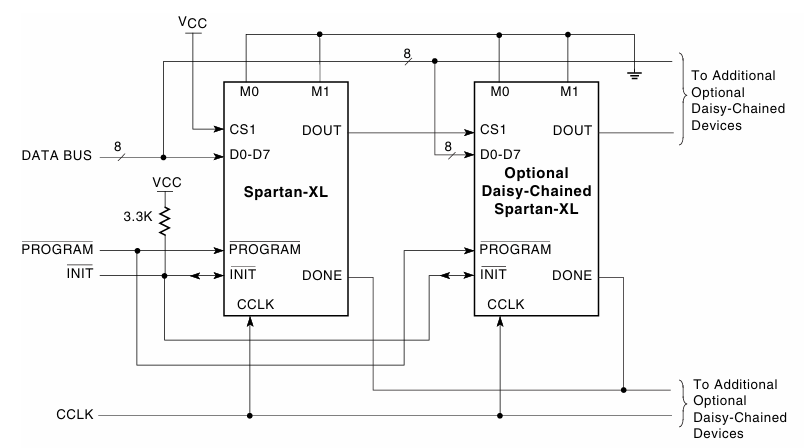

مخطط دائرة SPARTAN/XL Express Mode

يوضح هذا الرسم التخطيطي كيف تتم برمجة Spartan-XL FPGAs ، مثل XCS20-3TQ144I ، باستخدام وضع Express مع ناقل بيانات 8 بت.تحصل الشريحة الأولى على بيانات من النظام من خلال دبابيس D0 - D7.يسحب المقاوم 3.3kΩ خط البداية عالياً ما لم تكن هناك مشكلة أثناء الإعداد.تتم مشاركة إشارات التحكم الرئيسية (البرنامج ، init ، int ، و CCLK) في جميع FPGAs.عندما ينخفض ​​البرنامج ، تستعد جميع الرقائق للتكوين.تتدفق البيانات من DOT الشريحة الأولى إلى الرقاقة التالية D0-D7 ، مما يسمح بتزويد أجهزة متعددة.إشارة CCLK على مدار الساعة تبقي كل شيء متزامن.يكون هذا الإعداد مفيدًا عندما تحتاج العديد من FPGA إلى برمجتها بسرعة وبالترتيب الصحيح.

XCS20-3TQ144I مواصفات

يكتب	المعلمة
الشركة المصنعة	AMD/Xilinx
مسلسل	Spartan®
التغليف	صينية
حالة الجزء	عفا عليها الزمن
عدد المختبرات/CLBs	400
عدد العناصر/الخلايا المنطقية	950
مجموع البتات الكبش	12800
عدد i/o	113
عدد البوابات	20000
الجهد - العرض	4.5v ~ 5.5v
نوع التثبيت	جبل السطح
درجة حرارة التشغيل	-40 درجة مئوية ~ 100 درجة مئوية (TJ)
حزمة / حالة	144-LQFP
حزمة جهاز المورد	144-TQFP (20x20)
رقم المنتج الأساسي	XCS20

تطبيقات XCS20-3TQ144I

معالجة الإشارات الرقمية (DSP)

XCS20-3TQ144I قادر على التعامل مع حسابات البيانات ، مما يجعلها مناسبة لمهام DSP مثل التصفية ، وتحسين الصوت ، ومعالجة دفق الفيديو.يسمح نسيج FPGA الخاص به بإنشاء خطوط أنابيب منطقية مخصصة تتعامل بكفاءة مع أعباء العمل الثقيلة الحسابية ، والتي تعتبر شائعة في تعديل الصوت ، وتقليل الضوضاء ، وأنظمة إلغاء الصدى.يمكنك تخصيص كتل المعالجة مباشرة في الأجهزة ، وضمان انخفاض الكمون وأداء أفضل من استخدام موكئيات Microcontrolls التقليدية أو المعالجات للأغراض العامة.

أنظمة الاتصالات

في منصات الاتصالات ، يدعم FPGA تنفيذ بروتوكولات مختلفة المستخدمة في نقل البيانات وتعديلها واكتشاف/تصحيح الأخطاء.سواء في أنظمة سلكية مثل Ethernet أو في وحدات الإرسال اللاسلكية ، يوفر XCS20-3TQ144I بنية تحتية منطقية موثوقة للوظائف الناقدة للحرارة والبروتوكول.دبابيس الإدخال/الإخراج القابلة للتكوين والاستجابة المنطقية الحتمية تجعلها مثالية للتعامل مع المصافحة ، وتوجيه الحزم ، وفك تشفير إشارة التحكم في أجهزة الاتصال المخصصة.

أنظمة التحكم والأتمتة الصناعية

في أتمتة المصنع أو تطبيقات الروبوتات أو التحكم في المحرك ، يوفر XCS20-3TQ144I قدرات توقيت ومعالجة قوية لإدارة مدخلات المستشعرات ومخرجات المشغل.يمكنك تصميم حلقات تحكم دقيقة تضمن حركة متزامنة واستجابات ردود الفعل السريعة ، رائعة في آلات CNC ، الناقلات ، وأنظمة PLC.يضمن نطاق درجة الحرارة الصناعية للجهاز متانته وأدائه في البيئات التشغيلية القاسية.

أنظمة الحصول على البيانات

إن إمكانات المعالجة المتوازية لـ FPGA تجعلها فعالة في جمع ومعالجة كميات كبيرة من البيانات من المحولات التناظرية إلى الرقمية (ADCs) ، أو أجهزة الاستشعار ، أو أجهزة القياس الأخرى.هذا مهم في الأجهزة العلمية والمراقبة البيئية حيث يجب معالجة البيانات وتحليلها في الموقع قبل تسجيلها أو نقلها.تتيح القدرة على تخصيص المنطق التصفية والضغط وتنسيق تدفقات المستشعر.

معالجة الصور والفيديو

في التطبيقات المتمحورة حول الصور مثل المراقبة والتصوير الطبي ورؤية الماكينة ، يمكن لـ XCS20-3TQ144I معالجة البيانات المرئية.وهو يدعم وظائف الكشف عن الحافة ، أو تتبع الكائنات ، أو وظائف معالجة البكسل مباشرة في الأجهزة.هذا يزيل عنق الزجاجة المعالجة التي تواجهها وحدات المعالجة المركزية للأغراض العامة في المهام ذات معدل الإطار العالي وتمكين أداء أفضل في التطبيقات التي تتطلب أوقات رد فعل سريعة ، مثل أنظمة التفتيش الآلية.

معدات الشبكات

يستخدم FPGA في أجهزة التوجيه والمفاتيح ووحدات التحكم في واجهة الشبكة ، يمكن لـ FPGA إدارة تبديل الحزم وترجمة البروتوكول وإدارة المخزن المؤقت.يمكنك إلغاء تحميل وظائف محددة مثل فحص الرأس أو التحقق من التحقق من صحة FPGA ، مما يؤدي إلى تحسين النظام لانخفاض الكمون والإنتاجية العليا.إن توافق I/O الواسع والمنطق القابل للبرمجة يجعل من السهل سهلة بين معايير الاتصال المختلفة.

إلكترونيات السيارات

يتناسب هذا الجهاز بشكل جيد مع أنظمة المركبات مثل المعلومات والترفيه وأجهزة لوحة القيادة وأنظمة مساعدة السائق المتقدمة (ADAS).قدرتها على تحمل درجات الحرارة الصناعية تضمن الاستقرار في بيئات المركبات.يمكن تخصيص مهام مثل معالجة الإشارات لمدخلات الكاميرا ، أو تكامل البيانات من أنظمة فرعية متعددة للمركبات ، أو التحكم في حافلات الاتصال داخل المركبة في هذه FPGA.

الطيران والدفاع

في الدفاع والطيران ، حيث تكون الموثوقية والسلوك الحتمي مهمة ، يتم استخدام XCS20-3TQ144I لمعالجة إشارة الرادار ، والاتصال المشفر ، ومعالجة القياس عن بعد.إن تكوينه غير المتطابق والتسامح الإشعاعي (إلى حد ما بسبب بنية أبسط) يجعله مناسبًا لأنظمة الطيران والعمليات المهمة.

معدات الاختبار والقياس

تستفيد المذبذبات ، ومحللات المنطق ، ومولدات الإشارات من الأداء والطبيعة القابلة لإعادة التكوين لهذا FPGA.يسمح بإنشاء منصات اختبار مرنة حيث يمكن ضبط وظائف مثل التشغيل أو توليد الموجة أو تحليل الإشارة بعد الإنتاج عن طريق إعادة برمجة المنطق وتحسين التنوع وتوسيع عمر المنتج.

XCS20-3TQ144I أجزاء مماثلة

• XCS20-4TQ144C

XCS20-4TQ144C هو بديل متوافق مع PIN لـ XCS20-3TQ144I ، الموجود في نفس حزمة TQFP 144-Pin ويقدم نفس دبابيس I/O نفسها و 20،000 بوابة نظام.يكمن الاختلاف الرئيسي في درجة السرعة ، حيث يشير التعيين "-4" إلى أداء أقل قليلاً مقارنة بالإصدار "-3".تعمل في نطاق درجة حرارة تجارية (0 درجة مئوية إلى +85 درجة مئوية) ، مما يجعله بديلاً للتطبيقات التي لا تتطلب التسامح البيئي من الدرجة الصناعية.بالنسبة للتصميمات القديمة التي تحدد أولويات توافق الحزمة على أقصى أداء ، يقدم هذا الجهاز بديلاً سلسًا.

• XCS20-4PQ208C

يأتي هذا المتغير في حزمة PQFP أكبر من 208 دبوس ويدعم 160 دبابيس I/O ، أكثر من 113 من XCS20-3TQ144I.يحتفظ بنفس السعة المنطقية ودرجة السرعة (-4) ، مما يوفر قدرات معالجة متطابقة.إن عدد الإدخال/الإخراج الممتد يجعله مثاليًا للتصميمات التي تتطلب المزيد من الاتصالات الخارجية ، مثل التحكم في الواجهة المعقدة أو المعالجة المتوازية لمدخلات البيانات.إنه بديل مناسب عندما تحتاج إلى توسيع نطاق الإدخال/الإخراج دون تغيير تطبيق المنطق الأساسي.

• XCS20-4VQ100C

XCS20-4VQ100C هو خيار مضغوط في حزمة VQFP 100 دبوس مع 77 دبابيس I/O ، مع الحفاظ على نفس البوابات 20،000 النظام ودرجة السرعة -4.على الرغم من أنه يحتوي على عدد أقل من المسامير ، إلا أن بصمة أصغر مثالية للتصميمات المقيدة للمساحة حيث تكون العقارات المجلسة محدودة.هذا يجعله أفضل بديل لأولئك الذين يتطلعون إلى تصغير أجهزتهم مع الحفاظ على وظائف FPGA الأساسية ، وخاصة في الأنظمة المدمجة أو التطبيقات المحمولة.

XCS20-3TQ144I خطوات البرمجة

1. دخول التصميم

تبدأ البرمجة بإنشاء تصميم الدائرة الرقمية الخاصة بك باستخدام لغة وصف الأجهزة (HDL) مثل VHDL أو Verilog.يتم تنفيذ هذه الخطوة داخل مجموعة برامج WebPack WebPack Xilinx ISE ، والتي توفر بيئة تطوير متكاملة للكتابة وإدارة رمز FPGA الخاص بك.خلال هذه المرحلة ، يمكنك تحديد سلوك وظائف المنطق والسجلات وآلات الحالة والواجهات وفقًا لمتطلبات التطبيق.

2. التوليف والتنفيذ

بمجرد كتابة رمز HDL ، يجب توليفه.تقوم هذه العملية بترجمة رمزك العالي إلى قائمة Netlive على مستوى البوابة تتطابق مع كتل المنطق الداخلية لـ XCS20-3TQ144I.بعد التوليف ، تقوم مرحلة التنفيذ بتعيين قائمة Netlist على الموارد المادية لـ FPGA.يعين العناصر المنطقية ، والطرق المترابطة ، ويضمن استيفاء قيود التوقيت.هذا هو المكان الذي تقوم فيه ISE بتحسين التصميم الخاص بك للمساحة أو السرعة أو الطاقة اعتمادًا على الإعدادات التي اخترتها.

3. جيل Bitstream

بعد التنفيذ ، يتم تحويل التصميم إلى ملف تكوين يُعرف باسم bitstream (.bit).يحتوي هذا الملف على جميع المعلومات اللازمة لبرمجة FPGA ، بما في ذلك تخطيط كتل المنطق ، وتوجيه ، وقطع التكوين.هذه الخطوة مهمة لأن Bitstream يعمل كجسر بين تصميم البرنامج وتكوين الأجهزة.

4. برمجة FPGA

لتحميل BitStream في FPGA ، ستستخدم أداة برنامج التأثير المضمنة في ISE.ابدأ بتوصيل XCS20-3TQ144I بجهاز الكمبيوتر الخاص بك عبر مبرمج JTAG متوافق مثل كابل منصة Xilinx USB.تأثير التأثير ، وسوف يكتشف جهاز FPGA باستخدام المسح الحدود.ثم ، قم بتعيين ملف .bit الذي تم إنشاؤه إلى الجهاز المكتشف وابدأ عملية البرمجة.تقوم الأداة بنقل BitStream إلى الجهاز ، وتكوين منطقها الداخلي.

5. التحقق

بمجرد اكتمال البرمجة ، تحقق من أن FPGA يتصرف على النحو المقصود.يمكن القيام بذلك من خلال الاختبار الوظيفي على لوحة تطوير أو Testbench ، أو عن طريق تشغيل محاكاة داخل ISE باستخدام مخرجات الموجة.إذا لم يستوفي الإخراج التوقعات ، فأعود إلى خطوات إدخال التصميم أو التوليف لاستكشاف استكشاف المنطق ومراجعة المنطق الخاص بك.

XCS20-3TQ144I أبعاد التغليف

• نوع الحزمة: 144-TQFP (حزمة ربحية مسطحة رقيقة)

• حجم الجسم: 20 مم × 20 مم

• يقذف (تباعد الرصاص): 0.5 مم

• نوع التثبيت: جبل السطح

• حزمة/حالة: 144-LQFP (حزمة مسطحة رباعية منخفضة)

XCS20-3TQ144I الشركة المصنعة

تم تصنيع XCS20-3TQ144I في الأصل Xilinx، شركة رائدة في مجال الأجهزة المنطقية القابلة للبرمجة المعروفة بتكنولوجيا FPGA الرائدة.بعد اكتساب Xilinx بواسطة الأجهزة الصغيرة المتقدمة ((AMD في عام 2020 ، يتم الآن تسويق جميع منتجات Xilinx FPGA ، بما في ذلك XCS20-3TQ144I ، ودعمها بموجب علامة AMD.تستمر AMD في دعم تراث Xilinx للابتكار من خلال تقديم دعم قوي للتصميم ، وإدارة دورة الحياة طويلة الأجل ، والتكامل ضمن مجموعة أوسع من حلول الحوسبة التكيفية.بصفتها الشركة المصنعة الرسمية ، تضمن AMD الوصول إلى الوثائق وأدوات البرمجيات والموارد اللازمة لاستخدام عائلات FPGA الحالية والرائعة.

خاتمة

XCS20-3TQ144I هي شريحة موثوقة ومرنة تعمل بشكل جيد في العديد من المشاريع الإلكترونية ، وخاصة تلك التي تحتاج إلى منطق متوسطة المستوى وتحكم I/O قوي.يمكنه التعامل مع البيئات الصعبة ، ويدعم البرمجة داخل النظام ، وتعمل بشكل جيد لأشياء مثل معالجة الإشارات ، والآلات الصناعية ، وأنظمة الاتصالات ، والمزيد.يمكنك أيضًا اختيار إصدارات مماثلة من الرقاقة مع المزيد أو أقل من المسامير اعتمادًا على احتياجات التصميم الخاصة بك.برمجة أنها واضحة باستخدام أدوات Xilinx.على الرغم من أنها من عائلة FPGA أقدم ، إلا أنها لا تزال مفيدة اليوم ويدعمها بالكامل AMD ، الشركة التي تدير الآن جميع رقائق Xilinx.

ورقة البيانات pdf

XCS20-3TQ144I أوراق البيانات:

Xilinx Reach211 cert.pdf

Spartan ، Virtex FPGA/SCD 18/Oct/2010.pdf
