فهم الأشكال الموجية المربعة في الإلكترونيات

تعد الأشكال الموجية المربعة جزءًا كبيرًا من كيفية عمل الأجهزة الإلكترونية ، خاصة في الأنظمة التي تتعامل مع الإشارات الرقمية.هذه الأشكال الموجية بسيطة في الشكل ولكنها مفيدة للغاية ، والتبديل بين المستويات العالية والمنخفضة في نمط نظيف وتكرار.ستجدها في أشياء مثل أجهزة ضبط الوقت والساعات ومولدات الصوت وأنظمة التحكم.في هذه المقالة ، ستتعلم ماهية الطول الموجي المربع والمستطيل والنبض ، وكيف تبدو وصوت ، وكيف يتم استخدامها في الدوائر الحقيقية.سترى أيضًا كيف يتم تصميم الموجات المربعة باستخدام موجات جيبية ، وكيفية إنشاءها باستخدام أدوات مختلفة مثل أجهزة ضبط الوقت ، وموكنتات متحكم ، ومولدات الإشارة.سواء كنت فضوليًا أو تعمل في مشروع ما ، فإن هذا الدليل سيساعدك على فهم الأشكال الموجية المربعة بشكل أفضل.لنبدأ.

كتالوج

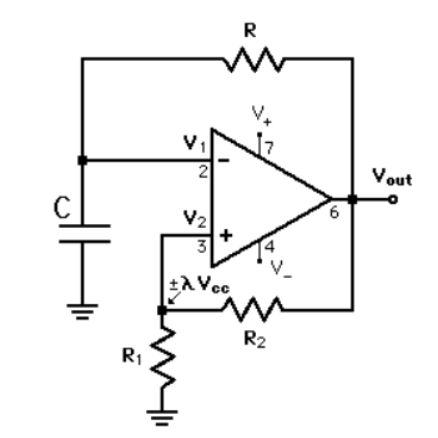

الشكل 1. مولد الموجة المربعة

ما هي أشكال الموجات المربعة والمستطيل والنبض؟

مربعة ، مستطيلات ، ونبضات موجة النبض هي أنواع الإشارات التي تتحول بين اثنين المستويات - عادة ما يكون الجهد العالي والمنخفض.يتم استخدام هذه الأشكال الموجية كثيرًا في الإلكترونيات ، خاصة في الدوائر الرقمية حيث الإشارات إما على أو إيقاف تشغيل ، مثل 1s و 0s في ثنائي.أ شكل موجة مربعة هي واحدة من أكثرها شيوعا.إنه يتحول بالتساوي بين الدول العالية والمنخفضة، قضاء نفس القدر من الوقت في كل.هذا يخلق نمطًا يشبه المربعات المثالية عند رؤيته على رسم بياني ، وهذا هو السبب في أنه يسمى موجة مربعة.

في عالم مثالي ، سيكون التغير بين عالية ومنخفضة في شكل موجة مربعة فوريًا - ستنطلق الإشارة من ولاية إلى أخرى دون أي تأخير.ولكن في الحياة الحقيقية ، يستغرق هذا التحول قدرا كبيرا من الوقت.لهذا السبب وقت الصعود (مدى سرعة ارتفاعه) ووقت السقوط (مدى سرعة انخفاضه) غالبًا ما يتم النظر في عن كثب عند تحليل هذه الأشكال الموجية.

الآن ، في حين أن مصطلح "الموجة المربعة" يستخدم في بعض الأحيان لأي شكل موجي من مستويين ، إلا أن هناك فرقًا محددًا.إذا كان الشكل الموجي ينفق وقت مرتفع أكثر من منخفض - أو العكس - يطلق عليه شكل موجة مستطيلة. لا يزال يتحول بين ولايتين ، ولكن التوقيت ليس متساويًا.قد يكون مرتفعًا لفترة قصيرة ومنخفضة لأحد أطول ، أو العكس.

الشكل 2. شكل موجة مربعة

ثم هناك شكل موجة النبض.على عكس الأشكال الموجية المربعة أو المستطيلة ، لا تتكرر البقول دائمًا.يمكن أن يحدث مرة واحدة أو من حين لآخر ، اعتمادًا على الموقف.قد يحدث النبض عندما يضرب الجهد نقطة معينة أو عندما يطلق بعض الحدث.غالبًا ما تستخدم هذه النبضات لإرسال البيانات أو إشارات التحكم في الدوائر.

قد تبدو هذه الأشكال الموجية أساسية ، لكنها تلعب دورًا كبيرًا في كيفية الحديث عن الأجهزة الإلكترونية ، وتتعامل مع إشارات المعالجة ، وأداء المهام وراء الكواليس.

كيف يبدو شكل موجة مربعة؟

من السهل التعرف على شكل موجة مربعة بمجرد رؤيته.لها شكل بسيط للغاية وحاد - يقفز مباشرة إلى مستوى عال، يبقى هناك للحظة ، ثم يسقط مباشرة إلى مستوى منخفضويكرر هذا النمط مرارًا وتكرارًا.على رسم بياني أو شاشة الذبذبات ، يبدو وكأنه صف من المربعات أو الكتل المتصلة ، صعودًا وهبوطًا في إيقاع نظيف ومنتظم.

ما يجعل شكل الموجة المربعة "مربعة" حقًا هو أنه ينفق مساوٍ من الوقت في الحالة العليا كما هو الحال في الحالة المنخفضة.هذا التوازن هو ما يعطيه اسمه.إذا كنت تريد أن تنظر إليها مثل نمط مفاتيح الإضاءة ، فسيكون الأمر مثل تشغيل الضوء لمدة ثانيتين ، لمدة ثانيتين ، لمدة ثانيتين مرة أخرى ، وهكذا.هذا التوقيت المتساوي يسمى أ 1: 1 نسبة العلامة إلى الفضاء - بمعنى تطابق "ON" و "Off".

على الرغم من أن مصطلح "الموجة المربعة" يستخدم بشكل فضفاض ، من الناحية الفنية ، إذا لم يكن الوقت الذي يقضيه في الحالات المرتفعة والمنخفض هو نفسه ، فإنه لم يعد شكل موجة مربعة حقيقية.وذلك عندما يصبح شكل موجة مستطيلة بدلاً من ذلك.ولكن لا يزال كلاهما يشتركان في نفس النمط الصاعد والمستويتين-الفرق هو فقط في المدة التي يستمر فيها كل مستوى.هذا النمط النظيف والتبديل هو ما يجعل الأشكال الموجية المربعة مفيدة للغاية في الإلكترونيات الرقمية ، لأنها تظهر بوضوح تغييرًا من حالة إلى أخرى.

كيف يبدو شكل موجة مربعة؟

إذا سمعت من أي وقت مضى شكل موجة مربعة ، ستلاحظ أنه يحتوي على صوت حاد ، أكثر كثافة من موجة جيبية ناعمة.هذه القسوة تأتي من شكل الموجة نفسها.نظرًا لأن الموجة المربعة لها قفزات سريعة ومفاجئة بين المستويات العالية والمنخفضة ، فإن الصوت الذي تنتجه هو مزيد من القطع وأقل سلاسة للأذن.

الشكل 3. تمثيل الصوت من شكل موجة مربعة

الأمواج المربعة مليئة بما يسمى التوافقيات - هذه هي الترددات الإضافية طبقة أعلى النغمة الرئيسية.هذا ما يعطي الأمواج المربعة طابعهم الغني والمفعم بالحيوية.في تصميم الموسيقى أو الصوت ، هذا يجعلها مفيدة عندما تريد المزيد من النغمة التي تجذب الانتباه أو فريدة من نوعها.غالبًا ما يتم استخدامها في المخلفات والأدوات الإلكترونية لهذا السبب.على الرغم من أن الموجة الجيبية قد تبدو ناعمة ونقية ، إلا أن الموجة المربعة تأتي من خلال أقوى وأكثر عدوانية ، والتي يمكن أن تكون رائعة عندما تريد صوتًا يبرز.

أشياء مهمة حول أشكال الموجة المربعة

يتم استخدام أشكال الموجات المربعة كثيرًا في الإلكترونيات ، خاصة في الدوائر الرقمية.هذه دوائر حيث الإشارات إما على أو إيقاف تشغيلها.الشكل الموجي المربع يناسب تمامًا لأنه يتحول بشكل واضح بين مستويين: مرتفع ومنخفض.هذا يجعل من السهل على الأجهزة قراءة الإشارة والرد عليها.

في الأنظمة الرقمية ، عادة ما يتم استدعاء المستوى العالي "1" ويسمى المستوى المنخفض "0". يمكنك أيضًا سماعهم يشار إليهم باسم عالية ومنخفضة.تساعد هذه الملصقات في إظهار عندما تكون الإشارة نشطة أو غير نشطة.سواء كنت تعمل مع رقائق منطقية بسيطة أو متحكمات متقدمة ، غالبًا ما تكون الأشكال الموجية المربعة جزءًا من العملية.انهم معتادون على التحكم في الإجراءات ، أو إرسال البيانات ، أو الحفاظ على الوقت في أنواع كثيرة من الأجهزة.

نظرًا لأن مستويات الجهد يمكن أن تختلف قليلاً ، فإن معظم الأنظمة حدد نطاقًا لما يعتبر مرتفعًا أو منخفضًا.يتيح ذلك للأجهزة بالعمل بشكل صحيح حتى عندما لا تكون الإشارة هي نفسها في كل مرة.هناك أ قليل من الأجزاء الرئيسية من شكل موجة مربعة يجب أن تفهمها لاستخدامه بشكل صحيح.

الفترة الزمنية

تخبرك الفترة الزمنية كم من الوقت يستغرق حدوث دورة كاملة من الشكل الموجي.ويشمل ذلك الانتقال من منخفضة إلى عالية والعودة إلى منخفض مرة أخرى.يمكنك قياس هذا من حافة صاعدة إلى أخرى ، أو من حافة سقوط إلى أخرى.حتى إذا لم يكن الارتفاع أو السقوط فوريًا ، فإن أدوات القياس تستخدم دائمًا نفس نقطة المشغل ، وبالتالي تظل النتائج دقيقة.يساعدك معرفة الفترة الزمنية على فهم مدى سرعة تكرار شكل الموجة.

تكرار

يوضح التردد عدد المرات التي يتكرر فيها الشكل الموجي في ثانية واحدة.تم قياسه في هيرتز (هرتز).إذا كان الشكل الموجي يكرر مرة واحدة كل ثانية ، فإنه لديه تردد 1 هرتز.إذا تكرر ألف مرة في الثانية ، فهذا 1000 هرتز أو كيلو هرتز.يمكنك التبديل بسهولة بين التردد والفترة الزمنية باستخدام هذه الصيغة البسيطة:

التردد = 1 مقسوم على الفترة الزمنية

الفترة الزمنية = 1 مقسومة على التردد

السعة

السعة هي ارتفاع الجهد من الشكل الموجي.يمكن قياسه من القاع (منخفض) إلى الأعلى (مرتفع).في الأنظمة التناظرية ، قد يتم سرد هذا على أنه ذروة أو جهد ذروة إلى ذروة.ولكن في الأنظمة الرقمية ، ما يهم أكثر هو ما إذا كانت الإشارة تقرأ على أنها منخفضة أو عالية.

على سبيل المثال ، في أنظمة TTL الأقدم ، قد يعني منخفضة الجهد بين 0 و 0.4 فولت.قد يكون ارتفاع بين 2 و 5 فولت.قد تستخدم الأنظمة الحديثة فولتية أقل ، لكن الفكرة العامة تظل كما هي.ما يهم هو أن الإشارة تتناسب بوضوح مع النطاق المنخفض أو العالي ، بحيث يمكن للأجهزة الرقمية معرفة معنى ذلك.

بمجرد أن تتعرف على الوقت والتردد والسعة ، ستجد أنه من الأسهل العمل مع أشكال موجة مربعة في الدوائر في العالم الحقيقي.يمكن أن تفعل هذه الأشكال الموجية البسيطة كثيرًا عند استخدامها بالطريقة الصحيحة.

كيف ترتفع الأشكال الموجية المربعة والسقوط؟

تشتهر الأشكال الموجية المربعة بالتحولات الحادة والنظيفة بين مستويات الجهد العالية والمنخفضة.لكن في العالم الواقعي ، هذه الحواف ليست فورية حقًا.يستغرق كل شكل موجة مربعة وقتًا صغيرًا للانتقال من منخفض إلى أعلى (يسمى وقت الارتفاع) ومن أعلى إلى منخفض (يسمى وقت الخريف).قد تبدو فترات الانتقال القصيرة هذه بسيطة ، لكنها يمكن أن تحدث فرقًا كبيرًا في مدى نجاح الدائرة ، خاصة في الإلكترونيات الرقمية التي تهم التوقيت.

يتم قياس وقت الارتفاع من النقطة التي تصل فيها الإشارة إلى 10 في المائة من قيمتها المرتفعة النهائية إلى النقطة التي تصل فيها إلى 90 في المائة.يتم قياس وقت الخريف بنفس الطريقة ، ولكن من 90 في المائة إلى 10 في المائة.تساعد هذه النقاط المحددة على تجنب أي تقريب طفيف أو ضوضاء قد تحدث في بداية أو نهاية الانتقال.في بعض الحالات ، قد ترى قياسات مأخوذة من 5 في المائة إلى 95 في المائة ، لكن هذا أقل شيوعًا.

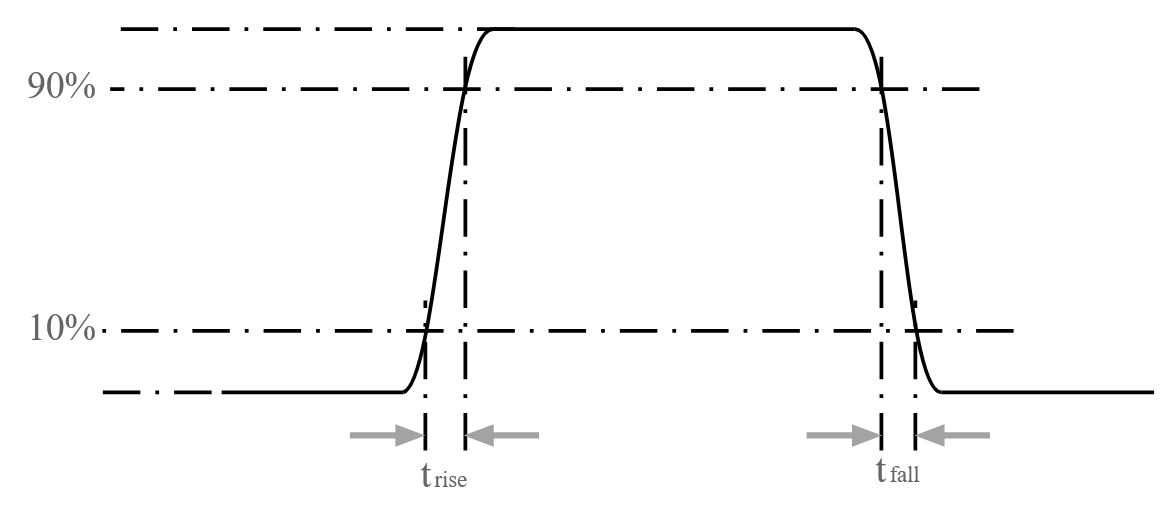

الشكل 4. نقاط زمنية الصعود وسقوطها في شكل موجة مربعة

غالبًا ما يتم تقديم هذه القياسات في النانو ثانية ، وخاصة في الأنظمة الرقمية السريعة.إذا كان الارتفاع أو وقت السقوط بطيئًا جدًا ، فقد يتسبب ذلك في حدوث مشاكل ، مثل الإشارات الخاطئة أو مشكلات التوقيت في الدائرة.لهذا السبب سترى غالبًا قيم وقت الارتفاع والسقوط المدرجة في مواصفات الأجهزة مثل مولدات الإشارة أو رقائق المنطق.

من خلال معرفة مدى سرعة ارتفاع شكل الموجة أو يسقط ، يمكنك فهم ما إذا كان سيعمل بسلاسة في مشروعك.كما أنه يساعد عند استكشاف الأخطاء وإصلاحها أو محاولة تحسين جودة الإشارة.على الرغم من أن هذه التغييرات تحدث بسرعة كبيرة ، إلا أنها جزء مهم من كيفية تصرف أشكال الموجة المربعة في دوائر حقيقية.

كيف تصنع الطول الموجي المربع من موجات الجيب؟

للوهلة الأولى ، يبدو شكل موجة مربعة مختلفة تمامًا عن موجة جيبية ناعمة.أحدهما حاد وعملي ، والآخر ناعم ومحول.ولكن إذا كسرت شكل موجة مربعة لأسفل باستخدام شيء يسمى تحليل فورييه ، فسترى أنه تم إجراؤه فعليًا عن طريق إضافة سلسلة من موجات الجيب.قد يبدو هذا مفاجئًا ، لكنه طريقة رائعة لفهم كيفية بناء الأشكال الموجية.

عندما يتم تحليل شكل موجة مربعة ، اتضح أنه مزيج من عدة موجات من الجيبات المرتبطة بها جميعًا.وتسمى هذه الأمواج التوافقيات.الأول ، المعروف باسم الأساسي ، يحدد التردد الرئيسي للموجة المربعة.ثم تعال مع الآخرين: التوافقي الثالث (وهو ثلاثة أضعاف تواتر الأساسيات) ، التوافقي الخامس ، السابع ، وهكذا.كل من هذه هي مضاعفات غريبة من التردد الأساسي ، وكل واحد أضعف قليلاً من الأخير.

الشكل 5. مكونات الموجة الجيبية التي تشكل موجة مربعة

لذا ، كلما زاد عدد التوافقيات التي تضيفها ، كلما بدأ الشكل المشترك في أن يبدو وكأنه موجة مربعة.إذا كان لديك موجة جيبية أساسية فقط ، فستبدو وتبدو وكأنها موجة ناعمة.أضف التوافقيات الثالثة والخامسة ، ويبدأ في الحصول على Squarer.استمر ، ويصبح الشكل الموجي أكثر وضوحًا وأكثر تحديدًا.

من الناحية الرياضية ، يمكن التعبير عن موجة مربعة كمجموع من موجاتها التناسق باستخدام المعادلة التالية:

توضح هذه الصيغة أن الموجة المربعة المثالية مصنوعة عن طريق إضافة التوافقيات ذات الأزمات الفردية فقط من موجات الجيب ، مع وجود كل توافقي أقل من تلك التي قبل ذلك.

الشكل 6. طيف التردد من شكل موجة مربعة

إذا قمت بتمرير شكل موجة مربعة من خلال مرشح تمرير منخفض - والذي يحظر التوافقيات العليا - فسوف تفقد هذا الشكل الحاد.ستصبح الحواف مستديرة ، ولن يبدو الشكل الموجي أو يتصرف كمربع حقيقي بعد الآن.ذلك لأن تلك التوافقيات الأعلى هي التي تعطي موجة مربعة حوافها الحادة والتحولات السريعة.

في مخطط Spectrum للموجة المربعة ، سترى إشارات قوية في التوافقيات ذات الأرقام الفردية-الثالثة والخامسة وال 7 وما إلى ذلك.هذه الإشارات تنخفض في القوة لأنها ترتفع في التردد.لن ترى أي متناغمات متساوية ، لأن الأمواج المربعة لا تحتوي عليها.هذا النمط هو جزء مما يعطي أشكال الموجة المربعة خصائصها الفريدة في كل من السلوك الصوتي والإلكترونية.

إن فهم أن موجة مربعة مبنية من موجات جيبية يساعد في توضيح سبب تصرفها بالطريقة التي تعمل بها.سواء كنت تعمل مع إشارات الصوت أو التوقيت أو النبضات المنطقية ، فإن هذا الهيكل الخفي من التوافقيات يلعب دورًا كبيرًا في كيفية عمل الطول الموجي المربع في الدوائر الحقيقية.

استخدامات الطول الموجي المربع في الدوائر الحقيقية

تستخدم الطول الموجي المربع في العديد من أنواع الدوائر الإلكترونية المختلفة ، خاصةً عندما يكون التوقيت والتحكم مهمًا.واحدة من أكثر الاستخدامات شيوعا في إشارات الساعة.في الإلكترونيات الرقمية ، غالبًا ما يتم توقيت كل عملية بواسطة نبض ساعة - شكل موجة مربعة متكررة يخبر النظام متى ينتقل إلى الخطوة التالية.تعتمد متحكمها والمعالجات والبطاطا الرقمية الأخرى على هذا الإيقاع الثابت للعمل بشكل صحيح.

ستجد أيضًا موجات مربعة تعديل عرض النبض (PWM)التي تستخدم للتحكم في الأجهزة مثل المحركات أو المصابيح أو حتى إشارات الصوت.عن طريق تغيير المدة التي تظل الإشارة عالية أو منخفضة خلال كل دورة ، يمكنك ضبط أشياء مثل السطوع أو السرعة دون الحاجة إلى تغيير الجهد.هذا مفيد في أشياء مثل وحدات تحكم المروحة ، ودوائر خافتة ، وروبوتات.

تظهر موجات مربعة شائعة أخرى تبديل الدوائر.يتم استخدامها لتشغيل المكونات وإيقافها بسرعة ، كما هو الحال في إمدادات الطاقة أو أنظمة تعديل الإشارة أو بوابات المنطق الرقمي.نظرًا لأن الأمواج المربعة تتغير بشكل نظيف بين الحالات العالية والمنخفضة ، فهي مثالية للتعامل مع هذه الأنواع من إجراءات التبديل.

إنهم أيضًا مفيدون في الاختبار والتصحيح.إذا كنت تقوم بتصميم دائرة وتريد التحقق من كيفية استجابة الإشارات ، فإن الموجة المربعة من مولد الوظائف غالبًا ما تكون أول شيء ستجربه.يساعد في الكشف عن كيفية تعامل الدائرة مع التحولات السريعة ، وهو أمر مهم بشكل خاص في التصميمات عالية السرعة أو الرقمية.

كيفية توليد أشكال موجية مربعة؟

هناك العديد من الطرق السهلة والموثوقة لإنشاء أشكال موجية مربعة ، سواء كنت تعمل في مشروع إلكترونيات بسيط أو بناء نظام أكثر تقدماً.واحدة من أكثر الأدوات شيوعًا لذلك هي 555 Timer IC.إنها شريحة صغيرة غير مكلفة تم استخدامها لعقود من الزمن في الدوائر الهواية والهوة على حد سواء.عند الإعداد في وضع ASTable ، يقوم المؤقت 555 بإنشاء موجة مربعة مستمرة ، ويمكنك ضبط دورة التردد والقيام بتغيير بعض المقاومات والمكثف.

طريقة شائعة أخرى تستخدم متحكم.يمكن لهذه الرقائق الصغيرة القابلة للبرمجة ، مثل تلك الموجودة في Arduino أو لوحات التطوير الأخرى ، إنشاء موجات مربعة من خلال دبابيس الإخراج الرقمية.يمكنك كتابة قطعة قصيرة من التعليمات البرمجية التي تعمل على تشغيل دبوس وإيقافها على فترات منتظمة.يدعم العديد من متحكمها أيضًا PWM (تعديل عرض النبض)، مما يتيح لك التحكم في الوقت العالي والمنخفض لكل نبضة - مفيدة إذا كنت بحاجة إلى موجة مربعة غير متوازنة تمامًا.

لتحكم أكثر دقة أو مرنة ، يمكنك استخدام ملف مولد الوظيفة أو مولد إشارة.هذه هي الأدوات التي تتيح لك ضبط التردد الدقيق والسعة وشكل الموجة ، بما في ذلك الأمواج المربعة.غالبًا ما يتم استخدامها في المختبرات أو إعدادات الاختبار حيث تكون الدقة والنطاق أكثر أهمية.

يمكن أيضًا إنشاء أشكال موجية مربعة باستخدام دوائر المذبذب.تم تصميم هذه الدوائر باستخدام مكونات مثل الترانزستورات أو المكثفات أو مكبرات الصوت التشغيلية.اعتمادًا على كيفية تصميمها ، يمكنهم إنتاج موجات مربعة بمفردها أو بالاشتراك مع أنواع الموجة الأخرى.

في العالم الرقمي ، يمكنك حتى إنشاء أشكال موجة مربعة باستخدام برمجة .إذا كنت تعمل مع الصوت أو المحاكاة أو معالجة الإشارات الرقمية ، فيمكنك كتابة التعليمات البرمجية التي تنشئ بيانات الموجة المربعة وترسلها إلى جهاز إخراج.هذا أمر شائع في تخليق الموسيقى أو عند اختبار الأنظمة القائمة على البرمجيات التي تحتاج إلى إشارات توقيت.

خاتمة

قد تبدو الأشكال الموجية المربعة بسيطة ، لكنها تلعب دورًا كبيرًا في كيفية عمل الأنظمة الإلكترونية.من التوقيت والتحول إلى الصوت والتحكم في الإشارة ، يتم استخدامها بعدة طرق مختلفة.لقد رأيت كيف تم إنشاؤهم ، وكيف يتصرفون ، وأين يظهرون في دوائر حقيقية.من خلال هذه المعرفة الأساسية ، ستجد أنه من الأسهل فهم أو استخدام أشكال الموجة المربعة في مشاريعك الخاصة أو التعلم.
