قاطع الدائرة المصغرة (MCB): مبدأ العمل والأنواع والتقييمات ودليل الاختيار

تساعدك هذه المقالة على فهم ما هو قاطع الدائرة الكهربائية المصغر (MCB) وكيف يحمي الدائرة الكهربائية من الحمل الزائد والدائرة القصيرة.سوف تتعرف على أجزائه الرئيسية وكيفية عمله ولماذا ينقطع التيار الكهربائي أثناء الأعطال.كما يشرح أيضًا أنواع منحنى الرحلة وتكوينات القطب وتقييمات قدرة الكسر.وأخيرًا، سترى التطبيقات الشائعة وكيفية اختيار MCB الصحيح للدائرة.

كتالوج

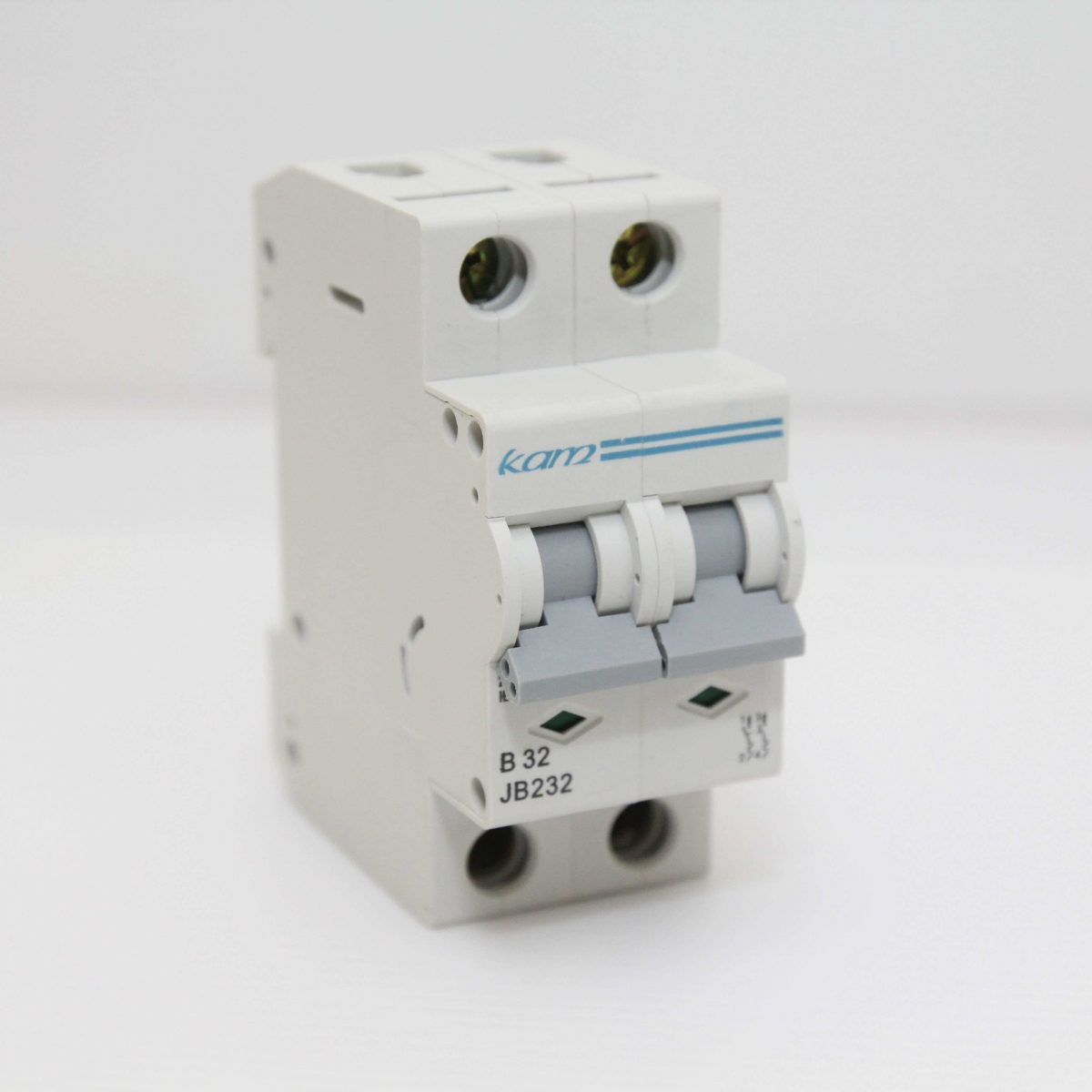

الشكل 1. قاطع الدائرة المصغر (MCB)

ما هو قواطع دوائر مصغرة؟

قاطع الدائرة المصغرة (MCB) هو جهاز حماية كهربائي تلقائي يستخدم لإيقاف التيار الزائد في الدائرة.والغرض الرئيسي منه هو حماية الأسلاك والمعدات المتصلة من التلف الناتج عن الحمل الزائد أو ماس كهربائى.عند ظهور تيار غير طبيعي، يقوم MCB بفصل مصدر الطاقة للحفاظ على التثبيت آمنًا.وعلى عكس المصهر، يمكن إعادة ضبطه واستخدامه مرة أخرى بعد إزالة الخلل.وبسبب هذه الحماية القابلة لإعادة الاستخدام، يتم استخدام MCBs على نطاق واسع في المنازل والمباني واللوحات الكهربائية الصغيرة.

بناء قواطع دوائر مصغرة

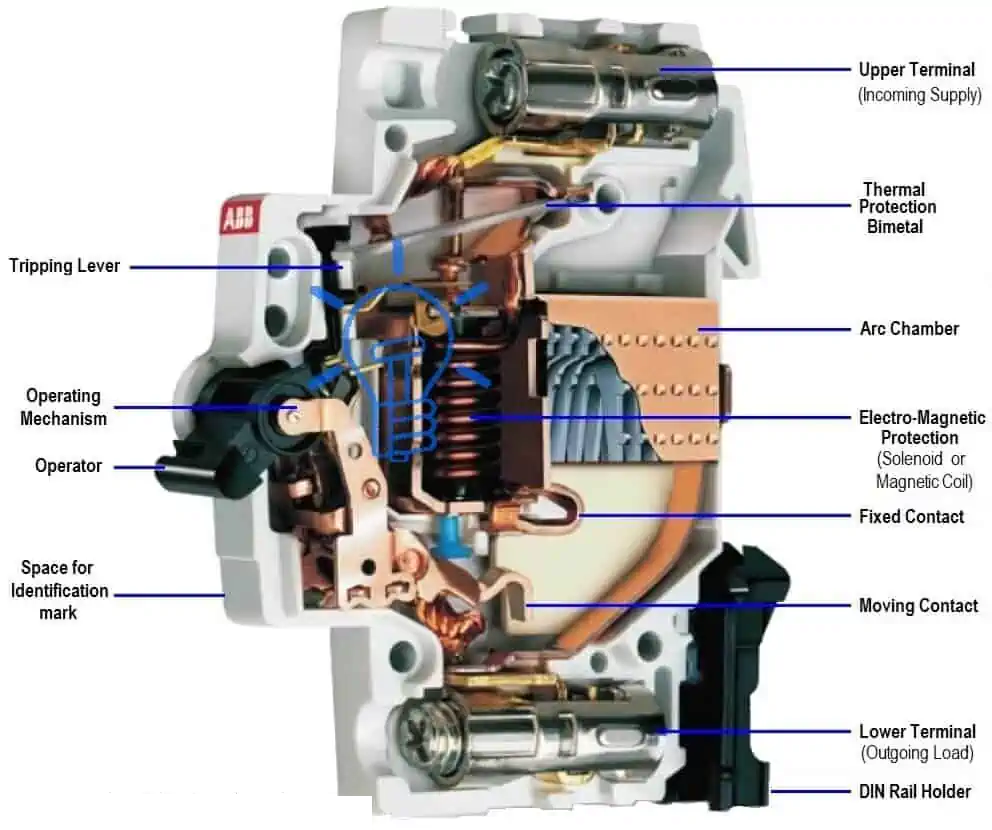

الشكل 2. الأجزاء الداخلية لقاطع الدائرة المصغرة

• المحطة العليا (الإمدادات الواردة)

تقوم المحطة العلوية بتوصيل مصدر الطاقة بالقاطع.يوفر نقطة دخول كهربائية آمنة للموصل الوارد.تضمن هذه المحطة نقل تيار مستقر إلى جهات الاتصال الداخلية.

• المحطة السفلية (الحمل الصادر)

تقوم المحطة السفلية بتوصيل القاطع بالدائرة المحمية.يتدفق التيار من الكسارة عبر هذه النقطة باتجاه الحمل.يحافظ على اتصال الأسلاك محكمًا وموثوقًا.

• الحماية الحرارية ثنائية المعدن

يستشعر الشريط ثنائي المعدن الحرارة الناتجة عن التيار الزائد.ينحني عندما ترتفع درجة الحرارة ويجهز الآلية لفصل الطاقة.يعمل هذا الجزء كعنصر أمان يعتمد على درجة الحرارة.

• الملف الكهرومغناطيسي (الحماية المغناطيسية)

يتفاعل الملف المغناطيسي على الفور مع مستويات تيار عالية جدًا.وتنتج قوة مغناطيسية تنشط آلية الإطلاق.وهذا يضمن رد فعل سريع أثناء الأخطاء الشديدة.

• الاتصال الثابت

الاتصال الثابت هو نقطة التوصيل الثابتة داخل الكسارة.ويظل في مكانه أثناء فتح جهة الاتصال المتحركة أو إغلاقها مقابلها.يمر التيار الكهربائي عادةً عبر زوج الاتصال هذا.

• الاتصال المتحرك

جهة الاتصال المتحركة تفتح وتغلق الدائرة فعليًا.ينفصل عن جهة الاتصال الثابتة عند تشغيل القاطع.هذا الإجراء يقطع التدفق الكهربائي بأمان.

• غرفة القوس (المزلق القوسي)

تحتوي حجرة القوس على صفائح معدنية تعمل على تقسيم وتبريد القوس الكهربائي.أنه يقلل من الحرارة ويمنع الضرر داخل الكسارة.وهذا يحمي الجهاز والأسلاك القريبة.

• آلية التشغيل

تربط آلية التشغيل نظام التحرير الداخلي بالمقبض.يتحكم في فتح وإغلاق جهات الاتصال.كما أنه يقوم أيضًا بتأمين الكسارة في وضع التشغيل أو الإيقاف.

• رافعة التعثر

تقوم ذراع التعثر بنقل الحركة من عناصر الحماية إلى جهات الاتصال.عند تفعيله، فإنه يطلق نظام المزلاج.وهذا يسمح بفصل الاتصال التلقائي.

• المشغل (تبديل المقبض)

يسمح المقبض بالتبديل اليدوي للكسارة.يمكنه تشغيل الدائرة أو إيقاف تشغيلها بأمان.كما يظهر أيضًا حالة الكسارة.

• حامل السكك الحديدية DIN

يسمح الحامل بسهولة التركيب داخل لوحات التوزيع.إنه يؤمن الكسارة على سكة قياسية.وهذا يبسط التثبيت والاستبدال.

مبدأ العمل لـ MCB

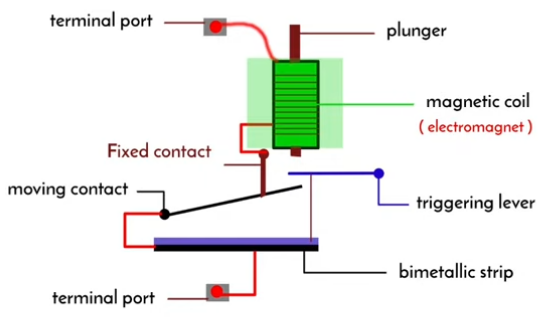

الشكل 3. مخطط آلية عمل MCB

عندما يتدفق التيار الطبيعي، تمر الكهرباء عبر نقاط الاتصال دون انقطاع.أثناء التحميل الزائد، تتراكم الحرارة في عنصر الاستشعار وتؤدي إلى تشغيل آلية التحرير بعد تأخير قصير.يتم فتح المزلاج وتنفصل جهات الاتصال، مما يؤدي إلى فصل الدائرة.في حالة حدوث دائرة كهربائية قصيرة، تعمل قوة مغناطيسية قوية على تنشيط الآلية على الفور.تفتح نقاط الاتصال بسرعة ويظهر بينها قوس كهربائي.يدخل القوس إلى حجرة القوس حيث ينقسم ويبرد حتى يختفي.بعد إزالة العطل، يمكن إعادة ضبط القاطع واستعادة الدائرة.

أنواع MCB على أساس منحنى الرحلة

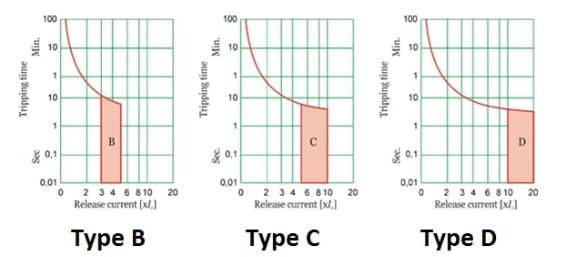

الشكل 4. أنواع منحنى رحلة MCB (B، C، D)

النوع ب MCB

تم تصميم النوع B MCB لدوائر التيار المنخفض.ينطلق عندما يصل التيار إلى حوالي ثلاثة إلى خمسة أضعاف القيمة المقدرة.وهذا يجعلها مناسبة للإضاءة والأسلاك المنزلية.تعمل الأجهزة الصغيرة والأحمال المقاومة بشكل موثوق مع هذه الحماية.يتم فصل القاطع بسرعة لحماية الكابلات من الحرارة الزائدة.يستخدم عادة في اللوحات الكهربائية السكنية.

النوع C MCB

تم تصميم النوع C MCB لتشغيل المعدات الحالية المعتدلة.يعمل بخمسة إلى عشرة أضعاف التيار المقنن.يتيح ذلك للأجهزة مثل المراوح والمحركات الصغيرة أن تبدأ بشكل طبيعي.فهو يوازن بين الحماية والتسامح مع الزيادات المؤقتة.العديد من المباني التجارية تستخدم هذا النوع من الكسارة.إنه الاختيار الأكثر شيوعًا لدوائر الأغراض العامة.

النوع D MCB

تم تصميم النوع D MCB لأحمال تيار التدفق العالية.إنه يسافر فقط عندما يصل التيار إلى حوالي عشرة إلى عشرين ضعف القيمة المقدرة.تتطلب المحركات والمحولات الثقيلة هذا التأخير لبدء التشغيل بشكل صحيح.يتجنب القاطع التعثر المزعج أثناء التنشيط.غالبًا ما تستخدم الآلات الصناعية هذه الفئة.إنه يحمي الدوائر بينما يدعم تيارات بدء التشغيل الكبيرة.

أنواع MCB على أساس عدد الأعمدة

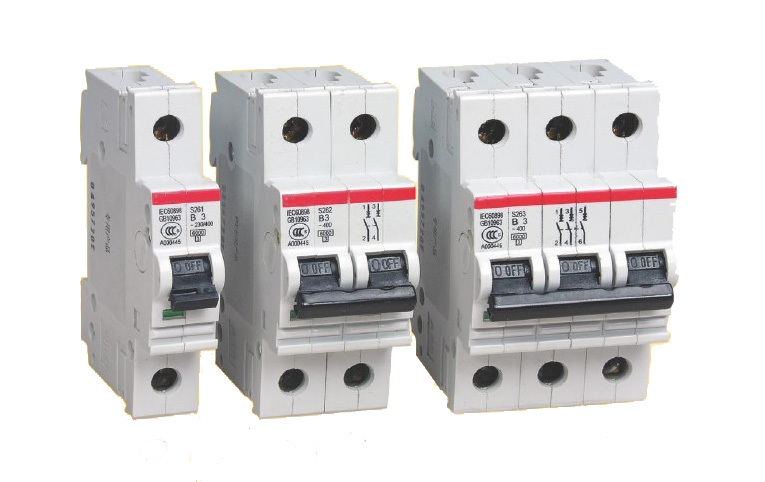

الشكل 5. تكوينات القطب MCB

تختلف MCBs أيضًا حسب عدد الأسلاك التي يتم فصلها معًا.يعتمد نوع القطب على نظام إمداد الدائرة.

أحادي القطب (SP)

يحمي MCB أحادي القطب موصلًا حيًا واحدًا في دائرة أحادية الطور.يقوم بفصل سلك الطور فقط عند حدوث خطأ.يستخدم هذا التكوين عادة لدوائر الإضاءة.تستخدم لوحات التوزيع السكنية على نطاق واسع قواطع SP.إنه مدمج وسهل التركيب.يظل الحياد متصلاً بشكل مباشر في هذا الإعداد.

ثنائي القطب (DP)

يقوم MCB مزدوج القطب بفصل الطور والموصلات المحايدة معًا.وهذا يوفر العزلة الكاملة للدائرة.يعمل على تحسين السلامة أثناء الصيانة واستكشاف الأخطاء وإصلاحها.غالبًا ما تستخدم الأجهزة مثل سخانات المياه هذا التكوين.يصبح العرض منفصلاً تمامًا عن الحمل.إنه شائع في حماية المعدات أحادية الطور.

ثلاثي القطب (TP)

يحمي MCB ثلاثي الأقطاب ثلاثة موصلات حية في نظام ثلاثي الطور.يتم فصل جميع المراحل في وقت واحد أثناء حدوث خطأ.وهذا يمنع تلف اختلال توازن الطور في المعدات.تستخدم المحركات والآلات الصناعية هذا الترتيب بشكل شائع.إنه يضمن العزلة الموحدة عبر خطوط الإمداد.تعتمد الألواح ثلاثية الطور على قواطع TP لتوفير الحماية المتوازنة.

أنواع MCB على أساس كسر القدرة

الشكل 6. تصنيفات قدرة كسر MCB

يتم تصنيف MCBs حسب الحد الأقصى لتيار العطل الذي يمكن مقاطعته.يعتمد ذلك على قوة التيار الكهربائي عند نقطة التثبيت.

4.5 كيلو امبير

إن 4.5kA MCB عبارة عن قاطع دائرة مصغر بقدرة كسر دائرة قصر تبلغ 4.5 كيلو أمبير.إنه مصمم للمواقع ذات مستوى الخطأ المنخفض حيث يكون تيار الدائرة القصيرة المتاح صغيرًا نسبيًا.يناسب هذا عادةً نقاط التوزيع ذات الخدمة الخفيفة مع كابلات تغذية أطول تقلل من تيار العطل.في هذه الشبكات، يمكن لـ MCB بقدرة 4.5 كيلو أمبير أن يقاطع الأخطاء بأمان ضمن الحد المقدر لها.إنه أمر شائع في وحدات المستهلك الأساسية حيث لا يكون المصدر الأولي "قاسيًا" للغاية.النقطة الأساسية هي أن 4.5 كيلو أمبير يناسب الشبكات الأضعف ذات التيار المحدود المحتمل لدائرة القصر.

6 كيلو امبير

إن 6kA MCB عبارة عن قاطع دائرة مصغر تم تصنيفه لمقاطعة ما يصل إلى 6 كيلو أمبير من تيار العطل.يتم استخدامه حيث يمكن للإمداد الكهربائي توفير مستوى معتدل من دائرة القصر في لوحة التوزيع.يتضمن هذا غالبًا شبكات سكنية وتجارية صغيرة نموذجية تغذيها المحولات القريبة.بالمقارنة مع الأجهزة التي تبلغ سعتها 4.5 كيلو أمبير، توفر سعة القطع MCB بقدرة 6 كيلو أمبير هامشًا أكبر لتحمل الأخطاء في الإمدادات الأقوى.فهو يساعد على ضمان قدرة القاطع على إزالة تيار الدائرة القصيرة المحتمل الأعلى دون حدوث ضرر.بالنسبة للعديد من تركيبات المباني، تعتبر 6 كيلو أمبير فئة قدرة كسر مستخدمة على نطاق واسع.

10 كيلو امبير

إن 10kA MCB عبارة عن قاطع دائرة مصغر يمكنه قطع ما يصل إلى 10 كيلو أمبير من تيار الدائرة القصيرة بأمان.إنه مخصص لنقاط مستوى الخطأ العالية حيث يكون مصدر الإمداد قويًا وتكون المعاوقة منخفضة.ويشمل ذلك اللوحات الأقرب إلى المحولات، ولوحات المفاتيح التجارية الأكبر حجمًا، والعديد من أقسام التوزيع الصناعية.توفر قدرة القطع MCB بقدرة 10 كيلو أمبير قدرة تحمل أعلى لظروف الدائرة القصيرة الشديدة.إنه يقلل من خطر فشل الكسارة عندما يكون تيار العطل المحتمل مرتفعًا.باختصار، يتم اختيار 10 كيلو أمبير للشبكات الأقوى ذات تيار الدائرة القصيرة المتاح الأعلى.

تقييمات ومواصفات MCB

المعلمة	المواصفات
التصنيف الحالي (في)	6 أ، 10 أ، 16 أ، 20 أ، 32 أ، 40 أ، 63 أ
تصنيف الجهد التشغيلي (يو)	230/400 فولت تيار متردد
تصنيف التردد	50/60 هرتز
عدد أقطاب	1 ف، 1 ف + ن، 2 ف، 3ف، 3ف+ن (4ف)
منحنى الرحلة فئة	ب، ج، د (أحيانًا K، Z)
تصنيف قدرة كسر ماس كهربائى	4.5 كيلو أمبير، 6 كيلو أمبير، 10 كيلو أمبير (علامة كيلو أمبير)
قياسي / علامات الامتثال	إيك 60898-1 (أو IEC 60947-2)
العزل المقدر الجهد (واجهة المستخدم)	على سبيل المثال، 500 فولت
الدافع المقدر تحمل الجهد (Uimp)	على سبيل المثال، 4 كيلو فولت، 6 كيلو فولت
الطاقة فئة الحد	الفئة 3 (إذا ملحوظ)
المحطة نطاق حجم الموصل	على سبيل المثال، 1-25 مم² (يختلف حسب الموديل)
المحطة تشديد عزم الدوران	على سبيل المثال، 2.0 نيوتن · م (يختلف حسب الموديل)
ميكانيكية التحمل	على سبيل المثال، 10.000-20.000 عملية (إذا تم ذكرها)
الكهربائية التحمل	على سبيل المثال، 4000 العمليات (إذا ذكر)
درجة الحماية (IP)	IP20 (نموذجي للأجهزة الموجودة في العبوات)

مقارنة بين MCB والفتيل

تعمل كل من MCBs والصمامات على حماية الدوائر من التيار الزائد، ولكنها تختلف في التشغيل والتعامل بعد حدوث خطأ.يقارن الجدول أدناه سلوكهم الوظيفي.

المعلمة	MCB	الصمامات
بعد الرحلة عمل	قابل لإعادة الضبط	يجب أن يكون استبدال
خطأ إشارة	واضح وضع التشغيل/الإيقاف/الرحلة	غير واضح في كثير من الأحيان ما لم يكن هناك مؤشر في مهب
التبديل وظيفة	يمكن استخدامها كمفتاح	غير مقصود للتبديل
إعادة الاستخدام بعد خطأ	قابلة لإعادة الاستخدام بعد إعادة التعيين	استخدام مرة واحدة عنصر
الاستجابة الاتساق	رحلة محددة سلوك المنحنى	يعتمد على نوع الصمامات وحالتها
الزائد الحماية	مدمج انقطاع الزائد	نعم ولكن يعتمد على خصائص الصمامات
ماس كهربائى انقطاع	تصنيف قدرة الكسر (علامة kA)	عالية قدرة المقاطعة للعديد من أنواع الصمامات
التوقف بعد الرحلة	منخفض (إعادة ضبط)	أعلى (استبدال، التحقق من التصنيف، تثبيت)
الصيانة جهد	روتين منخفض التعامل مع	يتطلب مخزون احتياطي واستبدال
ارتداء الاتصال	لديه الاتصالات الميكانيكية هذا العصر	لا تتحرك أجزاء في العنصر
التعامل مع القوس	القوس الداخلي الغرفة	التعامل مع القوس داخل جسم المصهر أثناء الذوبان
الانتقائية السيطرة	في كثير من الأحيان منسقة مع قواطع المنبع	يمكن أن يكون جدا انتقائية مع الدرجات المناسبة للصمامات
التشغيل ردود الفعل	مرئية موقف التعامل	العنصر الحالة ليست مرئية دائمًا
نموذجي وضع الفشل	الاتصال/آلية ارتداء على مدى حياة طويلة	يذوب العنصر بشكل دائم على التشغيل

تطبيقات قواطع الدائرة المصغرة

1. دوائر الإضاءة السكنية

تعمل MCBs على حماية دوائر الإضاءة الفرعية من الأحمال الزائدة الناتجة عن أخطاء الأسلاك أو التركيبات الكثيرة على خط واحد.أنها توفر فصلًا سريعًا عندما يتجاوز التيار الحدود الآمنة للموصل.إعادة الضبط بسيطة بعد تصحيح المشكلة.وهذا يجعل صيانة لوحات التوزيع المنزلية أسهل.

2. دوائر مأخذ التوصيل (المقبس).

يمكن لمنافذ الأغراض العامة رؤية الأحمال المتغيرة من الأجهزة والأدوات.يساعد MCB على حماية الأسلاك عند توصيل عدة أجهزة في وقت واحد.فهو يقلل من خطر ارتفاع درجة حرارة الكابل بسبب التيار الزائد المستمر.هذا هو الاستخدام الشائع في المنازل والمكاتب الصغيرة.

3. الدوائر الفرعية للتكييف والتكييف

غالبًا ما تتم حماية وحدات تكييف الهواء من النوع المنفصل ومعدات التدفئة والتهوية وتكييف الهواء الصغيرة بواسطة لوحات MCB مخصصة.يقوم القاطع بعزل وحدة واحدة للخدمة دون إغلاق اللوحة بأكملها.كما أنه يحمي خط الإمداد الذي يغذي المعدات.هذا يبقي الأخطاء مترجمة إلى دائرة واحدة.

4. سخانات المياه والأجهزة الثابتة الصغيرة

تعمل العديد من الأحمال الثابتة لفترات طويلة، لذا يجب أن تكون حماية الدائرة مستقرة وموثوقة.توفر MCBs فصلًا تلقائيًا عند حدوث تيار غير طبيعي.كما أنها تسمح بالعزل المريح للصيانة.وهذا أمر شائع في الشقق والحمامات التجارية.

5. لوحات التوزيع واللوحات الفرعية

يتم استخدام MCBs كمغذيات صادرة في اللوحات الرئيسية واللوحات الفرعية.إنها تحمي الدوائر الفرعية وتساعد في تنظيم الأحمال حسب المنطقة أو الوظيفة.يؤدي ذلك إلى تحسين عزل الأخطاء وتقليل وقت استكشاف الأخطاء وإصلاحها.

6. الإضاءة التجارية ودوائر الطاقة

تستخدم المكاتب والمحلات التجارية والمباني الصغيرة العديد من الدوائر المنفصلة للإضاءة والمنافذ والمعدات.تحمي MCBs كل دائرة بشكل مستقل للحد من تأثير الخطأ.يؤدي ذلك إلى استمرار تشغيل الأقسام الأساسية في حالة تعطل إحدى الدوائر.وهو يدعم التشغيل اليومي الأكثر أمانًا.

7. لوحات التحكم والدوائر المساعدة للأتمتة

غالبًا ما تحتاج أسلاك التحكم الخاصة بالمرحلات وأجهزة الاستشعار وإمدادات الطاقة المساعدة إلى حماية مدمجة.تتلاءم MCB مع لوحات التحكم DIN-rail وتوفر عزلًا واضحًا.فهي تساعد على منع انتشار الأخطاء الصغيرة إلى أقسام التحكم الأخرى.وهذا أمر شائع في خزائن التحكم الصناعية.

8. المحركات والمضخات الصغيرة (حماية الفروع)

يتم تغذية العديد من المحركات الصغيرة من دوائر فرعية مخصصة محمية بواسطة MCBs.يقوم القاطع بفصل دائرة المحرك بسرعة أثناء الظروف الحالية غير الطبيعية.كما أنه يوفر نقطة عزل تشغيل/إيقاف بسيطة على اللوحة.يستخدم هذا غالبًا للمعززات والمراوح والمضخات الصغيرة.

كيفية اختيار MCB المناسب؟

الخطوة 1: تحديد حمل الدائرة واختيار التصنيف الحالي

ابدأ بإدراج الحمل المتصل وتيار التشغيل العادي للدائرة.حدد تيارًا مقننًا لـ MCB يمكنه حمل تيار الحمل المتوقع دون حدوث إزعاج.إذا كان الحمل يختلف، فاعتمد الاختيار على أعلى تيار تشغيل عادي، وليس على القمم العرضية القصيرة.حافظ على محاذاة التصنيف مع سعة موصل الدائرة المستخدمة في هذا الخط.تحدد هذه الخطوة "الحجم" الأساسي لقاطع الدائرة المصغر.

الخطوة 2: حدد منحنى الرحلة بناءً على سلوك الاندفاع

تحقق مما إذا كان الحمل يحتوي على ارتفاع مفاجئ في البداية، مثل المحركات أو الضواغط أو المحولات.استخدم منحنى يتحمل التدفق المتوقع مع الاستمرار في توفير فصل سريع للأخطاء.يناسب النوع B الأحمال ذات التدفق المنخفض، ويناسب النوع C تدفقًا معتدلًا، ويناسب النوع D معدات تدفق عالية.اختر المنحنى الذي يناسب كيفية بدء الحمل، وليس فقط ما يطلق عليه.وهذا يمنع الرحلات المزعجة المتكررة أثناء بدء التشغيل.

الخطوة 3: اختر عدد الأعمدة المتوافقة مع نظام الإمداد

حدد ما إذا كانت الدائرة أحادية الطور أم ثلاثية الطور، وما إذا كنت بحاجة إلى عزل الطور المحايد.استخدم SP لموصل حي واحد، وDP لعزل الطور والمحايد معًا، وTP لخطوط ثلاثية الطور.بالنسبة لثلاث مراحل مع عزل محايد، اختر حماية نمط TPN/4P كما هو مطلوب في تصميم النظام.يتعلق اختيار القطب بالفصل الآمن للموصلات الصحيحة معًا.تضمن هذه الخطوة العزل الصحيح وتوافق الأسلاك.

الخطوة 4: التحقق من مستوى الدائرة القصيرة المحتمل واختيار قدرة القطع (kA)

قم بتقدير تيار العطل المتاح عند نقطة التثبيت باستخدام بيانات الإمداد أو حساب الدائرة القصيرة.اختر تصنيف قدرة القطع (مثل 4.5 كيلو أمبير، أو 6 كيلو أمبير، أو 10 كيلو أمبير) الذي يساوي أو يزيد عن تيار الدائرة القصيرة المحتمل.عادةً ما تحتاج الإمدادات والألواح الأقوى الأقرب إلى المحولات إلى kA MCB أعلى.يتعلق هذا الاختيار بتحمل ومقاطعة الحد الأقصى لمستوى الخطأ بأمان.إنها واحدة من أهم فحوصات السلامة.

الخطوة 5: التحقق النهائي من مطابقة العلامات لـ MCB المحدد

تأكد من أن لوحة اسم MCB المحددة تتوافق مع متطلبات الدائرة الخاصة بالأعمدة والمنحنى وقدرة القطع.أعد التحقق من أن التصنيف الحالي المختار يتوافق مع مستوى الحمل المتوقع وحدود تصميم الدائرة.تأكد من أن اختيار القاطع متسق عبر دوائر مماثلة في نفس اللوحة للحفاظ على إمكانية التنبؤ بتنسيق الحماية.إذا كان مستوى الخطأ غير مؤكد، استخدم الخيار الأكثر أمانًا عن طريق تحديد فئة قدرة كسر أعلى.تقلل هذه الخطوة الأخيرة من أخطاء عدم التطابق قبل التثبيت.

الاستنتاج

يقوم MCB بفصل الطاقة أثناء التيار غير الطبيعي ويمكن إعادة ضبطه بعد إزالة الخطأ.يعتمد الاختيار الصحيح على تيار الحمل، وسلوك البدء، ونوع العرض، ومستوى الخطأ.تساعد معرفة أنواعها وتقييماتها على ضمان حماية آمنة ومستقرة للدائرة.الاستخدام السليم يقلل من الضرر ويحسن السلامة الكهربائية.
